全铰接式刮板挂接连接支座结构

　　这套挂接结构的核心作用，是在散料输送、清渣作业、工程属具快换场景里，把刮板、铲刃或者刮料板和主机侧的连接臂可靠连在一起，同时补偿作业过程中不可避免的角度偏差。现场工况里，刮板接触物料、地面或者仓壁时，受力方向从来不是固定的：正向推料会带来轴向挤压，侧向刮蹭会产生横向剪切，遇到凸起障碍物还会出现瞬时扭转，如果采用刚性固连的挂接方式，连接螺栓很容易受交变载荷疲劳断裂，刮板本体的焊接位也会频繁出现应力开裂。全铰接的结构形式正是针对这类问题设计，中间的回转销轴让两侧连接端可以绕轴相对摆动，当刮板贴合的工作面存在高低差、倾斜角度或者装配错位时，铰接副能自由转动释放附加弯矩，让刮削力始终沿刮板刃口均匀分布，避免局部单点受力过载。

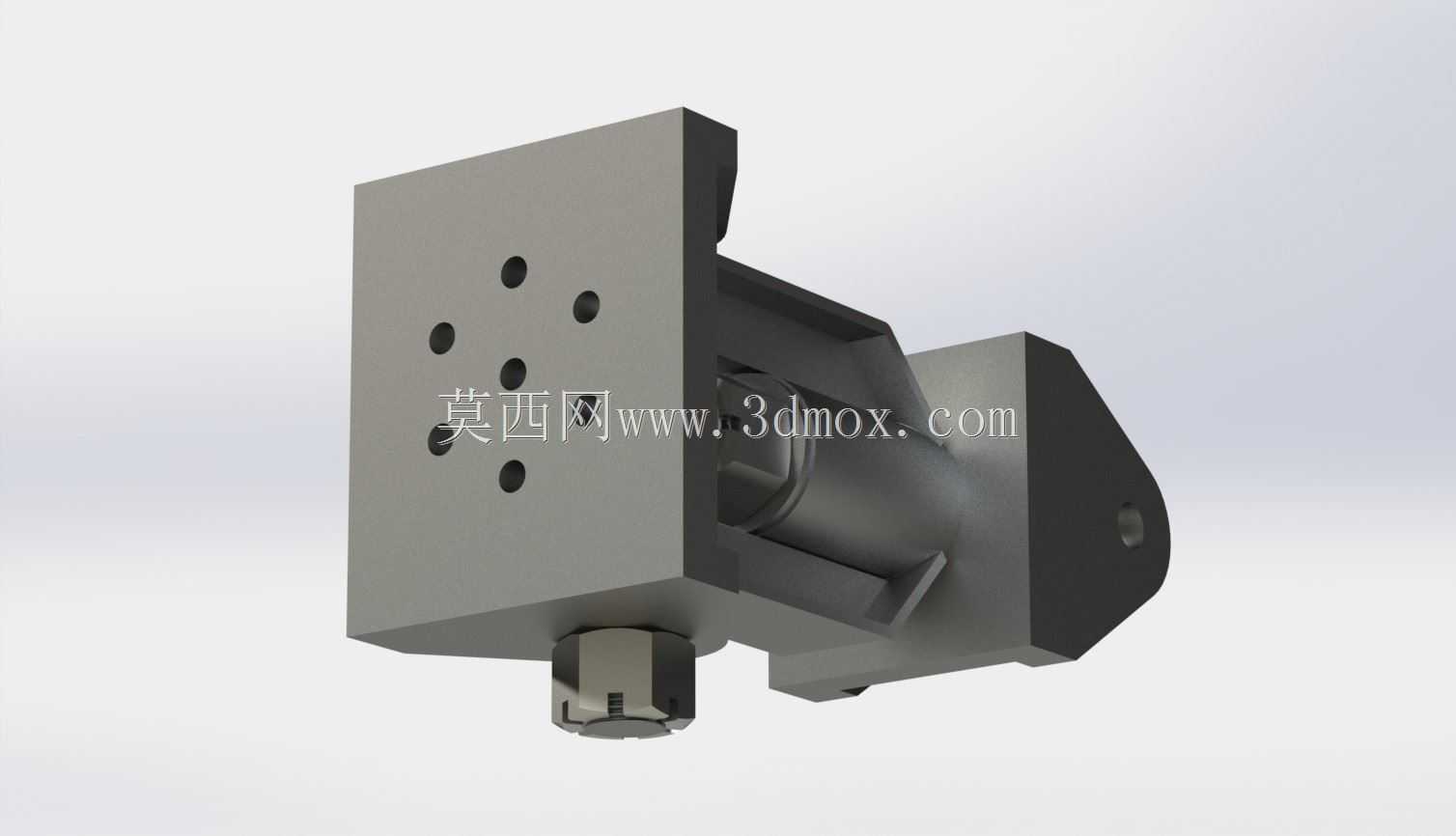

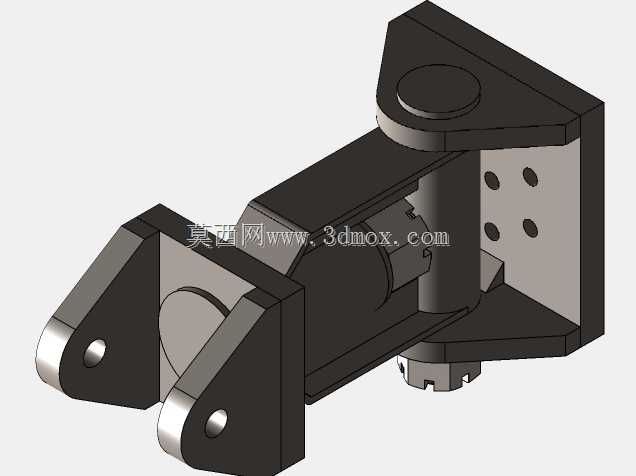

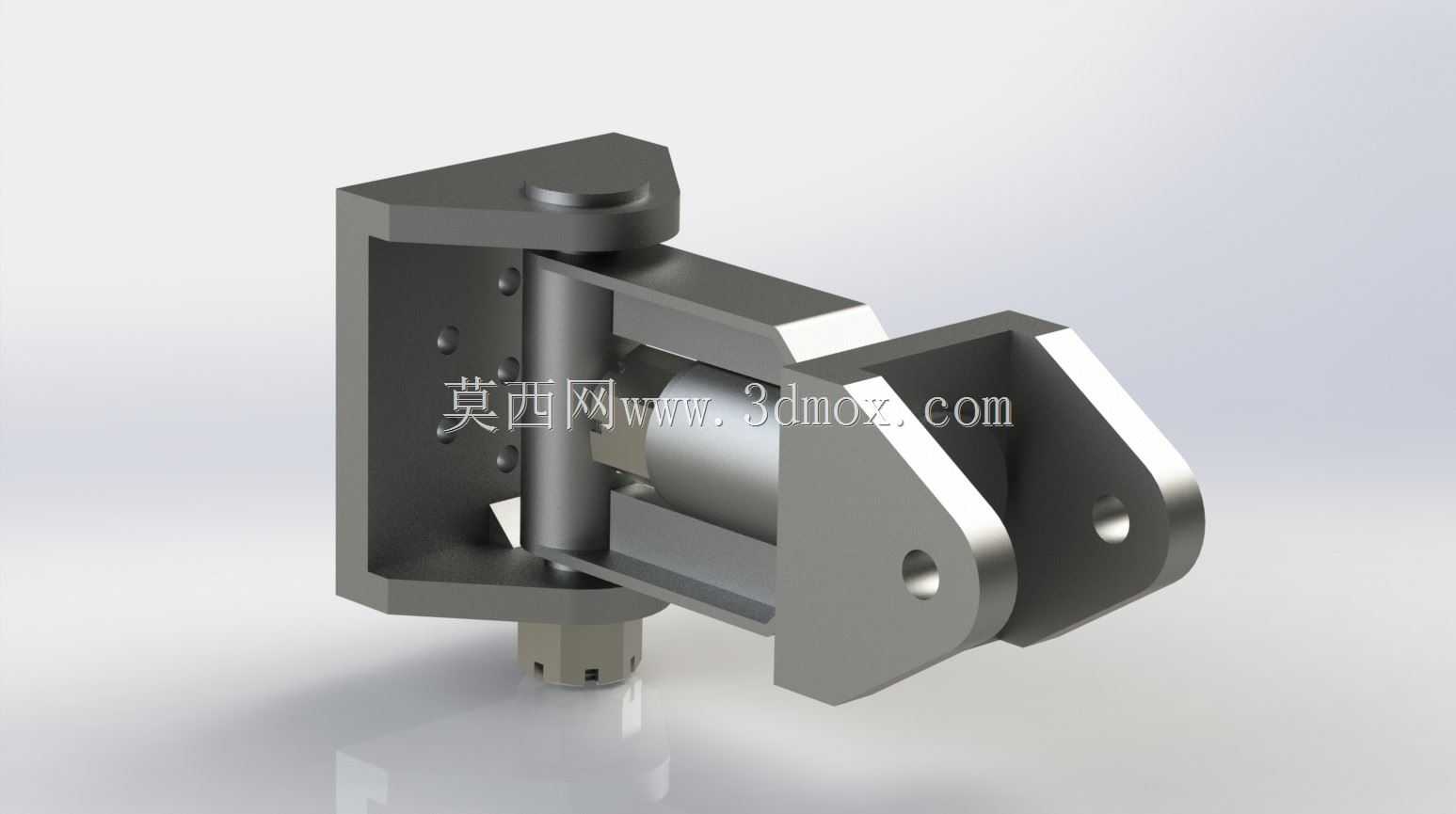

　　从结构组成来看，整套装置分为左侧固定铰接座、中间销轴与衬套组件、右侧活动连接叉三个核心部分。左侧支座采用折弯加焊接的箱型构型，背板预留多个安装孔位，既可以通过螺栓锁紧在主机机架的安装面上，也能适配焊接固定的装配工艺，箱型内腔设置加强筋板，在不显著增加整体重量的前提下提升支座的抗扭截面模量，承受偏载时不会出现支座开口变形。右侧的连接叉为双耳板结构，两个耳板上的同轴通孔用于穿装紧固件和刮板端对接，叉口的开口宽度预留了足够的配合间隙，方便刮板端的连接头快速对位插入，井下或者工地现场视线不佳、吊装对位条件差的时候，大导向开口能大幅降低装配对位的难度。中间的销轴作为铰接回转的核心承载件，上下两端设置轴端限位结构，下端的卡位槽可以配合开口销或者轴用挡圈锁定轴向位置，防止作业过程中销轴受振动窜出脱出。

　　衬套的配置是这套结构里很关键的设计点，铰接副在工作中会持续发生小角度往复摆动，如果销轴和耳板孔直接刚性接触，金属干摩擦会快速磨耗孔壁，一旦孔位磨出椭圆间隙，整个挂接装置就会出现明显旷量，刮料作业时刮板抖动、定位精度下降。衬套作为易损磨损件，压装在耳板的铰接孔内，销轴转动时摩擦面发生在衬套内壁，后期维护只需要更换衬套即可恢复配合精度，不需要整体更换昂贵的铰接座或者连接叉，大幅降低后期运维成本。建模阶段衬套和销轴、衬套和安装孔之间的配合公差需要结合实际加工条件调整：如果按理想化的零间隙配合建模，实际加工后孔的尺寸偏差、焊接带来的热变形会让销轴无法装配，现场甚至会出现衬套压装后销轴卡死、铰接完全无法摆动的问题；因此试制投产时需要根据选定的衬套材质、加工设备的精度等级重新修订配合公差，铰接转动副预留合理的间隙，固定连接位则保证足够的锁紧摩擦力。

　　安装边界方面，左侧铰接座的背板安装面需要和主机贴合面保证足够的平面度，多个安装孔的孔位间距要和主机机架的预留孔位匹配，装配后支座的铰接轴线需要和刮板的摆动方向匹配，避免铰接转动行程和实际需要的补偿方向错位。右侧连接叉的双耳间距要和刮板端连接头的厚度适配，耳板上的连接孔直径根据作业载荷等级选配对应规格的高强度螺栓，保证连接副的抗剪切承载能力留有足够安全系数。整体结构的外部轮廓没有多余的外凸棱角，作业过程中碰到物料或者仓壁时不容易发生勾挂，铰接销轴的轴向两端都做了沉头收纳，避免外露轴端直接受物料冲刷磨损。这类挂接结构不仅可以用在刮板输送设备的张紧与挂接位置，也能适配小型工程设备的属具连接，在需要浮动贴合、角度补偿的刮削、清扫、卸料工位，铰接结构能自动适配工作面的形位误差，让刮板刃口全程保持均匀贴合，既提升刮料作业的清洁度，也能减少硬性冲击对主机结构的反作用力，延长整套工作机构的服役寿命。三维建模过程中各零件的装配关系完整还原了实际装配逻辑，运动副的转动范围、各部件之间的干涉间隙都经过校验，设计人员可以在此基础上根据自身设备的安装尺寸调整孔位、跨距和销轴直径，快速衍生出适配不同载荷等级的系列化挂接产品。
