三裂齿轮泵课程设计三维结构模型

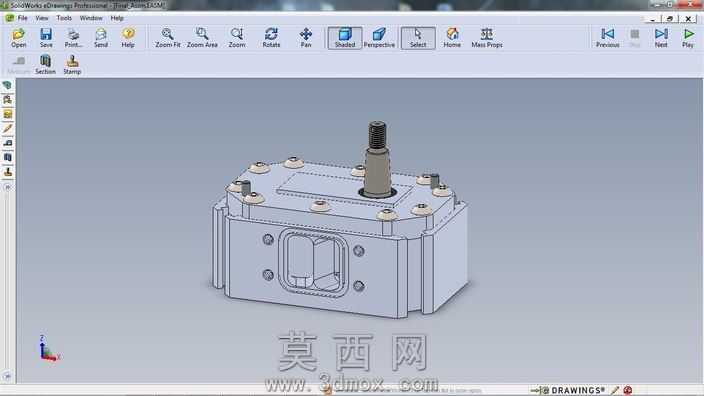

本作品为面向机械类课程设计打造的三裂齿轮泵三维建模成果，建模过程依托三维机械设计软件完成，全程遵循机械设计规范与液压元件的功能逻辑，完整还原了齿轮泵的全部装配结构与细节特征。建模阶段首先梳理齿轮泵的工作原理与组成逻辑，将整体结构拆解为泵体主体、上端盖、下端盖、主动齿轮轴、从动齿轮轴、密封组件、紧固螺栓、定位销等独立零部件，对每个零件进行单独的参数化建模：泵体部分采用拉伸、切除、倒角等基础特征命令构建出容纳齿轮的内腔、进出油口、端盖连接定位面、螺栓过孔等结构，对泵体表面的观察窗口做了精准的结构还原，保证窗口边框的密封槽结构与实际设计一致；端盖部分根据泵体的连接尺寸匹配建模，精准绘制螺栓孔、定位销孔、轴孔的位置与尺寸，同时还原端盖表面的密封槽结构，保证装配后的密封性能；主动齿轮轴部分整合了齿轮段、轴伸段、密封配合段的结构，齿轮参数按照课程设计给定的排量、压力参数计算得出，齿形采用标准渐开线齿廓绘制，保证齿轮啮合的结构合理性；从动齿轮轴与主动齿轮轴参数匹配，还原轴段的配合尺寸与定位结构。所有零部件建模完成后，按照实际装配顺序完成虚拟装配，添加同轴心、重合、齿轮啮合等配合约束，验证各零件之间不存在干涉问题，同时还原了螺栓紧固、销钉定位的装配细节。渲染阶段采用软件内置的金属材质对泵体、端盖、轴类零件进行材质赋予，对密封件采用橡胶材质区分，通过环境光调整突出泵体的结构轮廓与装配层次，清晰展示内部齿轮啮合结构与外部连接结构的对应关系。该模型完整覆盖了齿轮泵设计所需的全部结构细节，能够帮助学习者直观理解齿轮泵的工作原理、装配关系与设计要点，适配机械原理、机械设计课程的教学与设计参考需求，建模过程中保留了完整的特征参数，可根据设计需求调整齿轮参数、泵体尺寸来适配不同的排量、压力设计要求，具备较强的教学参考价值与设计复用性。
