流线型曲面手持设备外壳三维设计作品

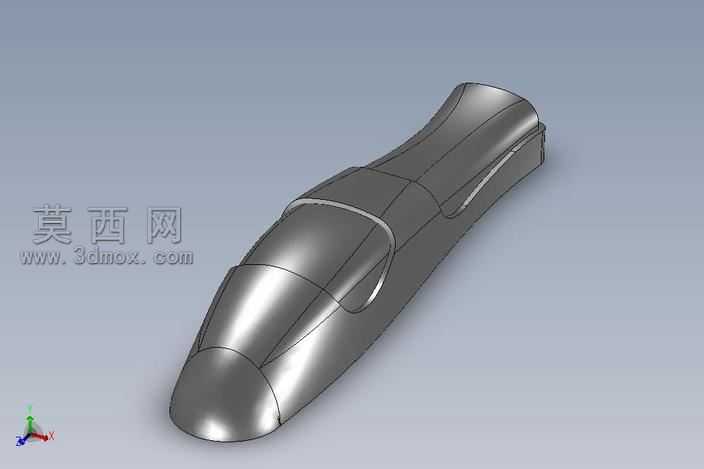

本作品为典型的高级曲面建模练习案例，整体采用流线型一体化曲面设计思路，针对手持类产品的人体工学握持需求开展全流程三维建模工作。建模初期先通过草绘勾勒产品的整体轮廓控制线，确定头部圆润收窄、中部贴合手掌弧度、尾部平缓收束的整体形态比例，搭建多截面曲面的骨架线架构，确保各段控制线的曲率连续顺滑，避免后续曲面生成时出现褶皱、突兀转折等问题。建模过程中重点处理多曲面拼接的连续性问题，针对侧面的内凹握持曲面、顶部的分型线条、侧边的功能按键预留凹槽等细节，采用放样、边界曲面、填充曲面等多种曲面建模命令组合搭建基础面组，通过曲率梳工具反复检查各曲面衔接处的G2连续性，确保整体曲面光影过渡自然，无明显的拼接棱线，还原手持产品外壳的顺滑触感表现。材质渲染阶段采用哑光金属质感的材质参数，调整环境光的反射角度，突出曲面的光影流动效果，清晰展现各曲面的弧度变化与造型特征，让整体外观的流线感得到充分呈现。结构设计上充分考虑手持使用的实际需求，中部的内凹曲面完全贴合自然握持时的手掌弧度，边缘处做了圆润的倒角处理，避免尖锐棱角带来的握持不适感，外壳整体壁厚均匀，为后续内部元器件的预留安装空间做了合理的布局规划，分型线设置在侧面视觉弱化的位置，兼顾外观整体性与后续生产开模的工艺可行性。整个建模过程重点训练复杂曲面的拆分与拼接技巧，通过对整体形态的精准把控，将流畅的造型线条与实用的握持结构相结合，既完成了高级曲面建模技法的练习，也形成了具备实际产品参考价值的外观结构方案，可作为同类手持产品外观设计、曲面建模学习的参考案例，帮助建模者掌握复杂流线型曲面的构建逻辑与连续性调整方法，理解工业产品外观设计中美学表达与人机工程学需求的平衡思路。
