DIY虚拟腹腔镜手术培训装置结构设计

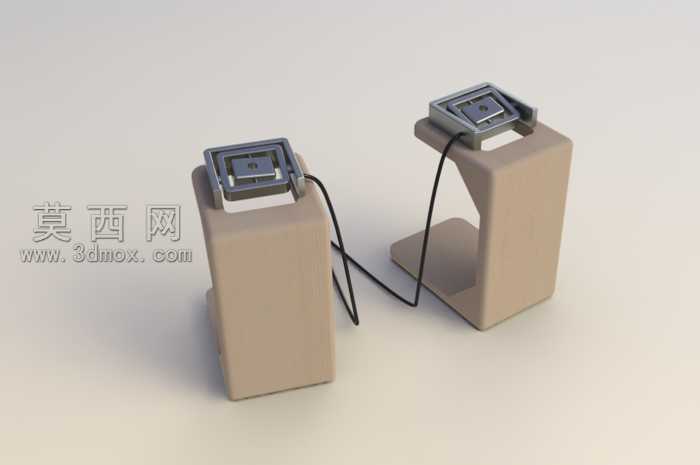

本作品为DIY虚拟腹腔镜手术培训装置的三维设计方案，整体采用SolidWorks完成全参数化建模，通过Keyshot完成写实级渲染输出。建模阶段采用自顶向下的设计思路，先确定整体功能框架，再拆分独立模块完成细节构建，所有零件均保留完整建模历史与参数约束，可根据实际使用需求快速调整尺寸比例。装置整体由两个结构完全一致的独立模块组成，摒弃了传统大型物理训练框的笨重设计，每个模块采用一体化支撑基座设计，基座主体为哑光浅米色硬质材质，建模时通过圆角过渡处理所有棱边，避免尖锐边角带来的使用安全隐患，基座上部设置3轴云台追踪结构，用于精准捕捉操作端的空间位移与角度变化，云台顶部设置操作器械固定位，可适配常规腹腔镜模拟操作器械的安装固定。渲染阶段为基座赋予哑光磨砂塑料材质，通过细微的凹凸贴图模拟实际3D打印或注塑成型的表面质感，云台部分采用深灰色金属材质，添加轻微的拉丝纹理与环境反射效果，连接线缆采用柔性橡胶材质，通过样条曲线约束线缆的自然垂落形态，还原真实布线的松弛弧度，整体场景采用柔和的影棚布光，通过主光、辅光与轮廓光的搭配，清晰展现装置的结构层次与材质差异，避免生硬阴影遮挡结构细节。设计过程中充分考虑使用场景的兼容性，两个模块可根据操作习惯灵活调整摆放位置与间距，既可以通过数据线连接PC端配合虚拟模拟器软件使用，完成数字化的手术操作训练，也可搭配网络摄像头，在无需运行模拟软件的状态下完成真实操作动作的练习，兼顾数字化训练与实体操作训练的双重需求，整体结构紧凑，零部件数量精简，便于个人爱好者自行加工组装，大幅降低腹腔镜手术模拟训练装置的制作门槛，为外科手术操作技能的入门练习提供高性价比的硬件解决方案。
