iPhone7Plus智能手机外观结构演示

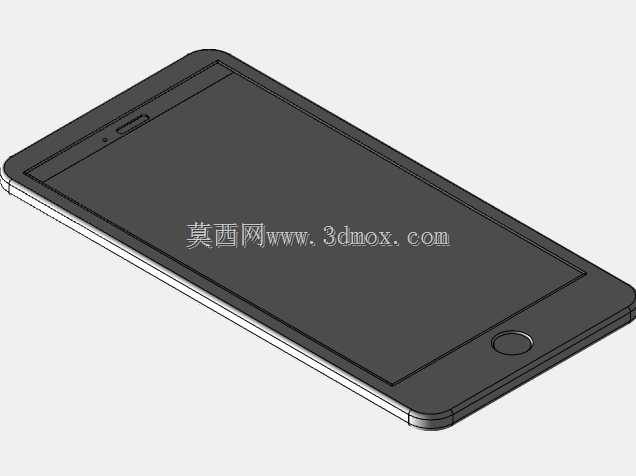

　　这套三维造型围绕大屏直板智能手机的整机外观展开，把日常手持通讯终端的正反两面、边角过渡、按键布局和摄像头区域都做了完整还原，适合消费电子结构设计阶段做外观评审、人机握持校核以及周边配件开发参考。从实际使用场景看，这类大屏手机既是个人移动通讯设备，也常被工业现场用作数据采集终端、设备扫码操作端、移动质检录入终端，因此整机外轮廓的尺寸边界不只是工业设计审美问题，还直接影响保护壳、车载支架、桌面充电座、工装夹具、防水密封套以及产线检测治具的适配。建模时先以整机厚度方向为基准拆分前后两大面：正面覆盖整块玻璃面板，屏幕显示区与四周黑边的比例按照大屏机型的实际视觉关系处理，底部圆形实体按键保留凹陷边界，听筒开槽位于正面上端居中位置，

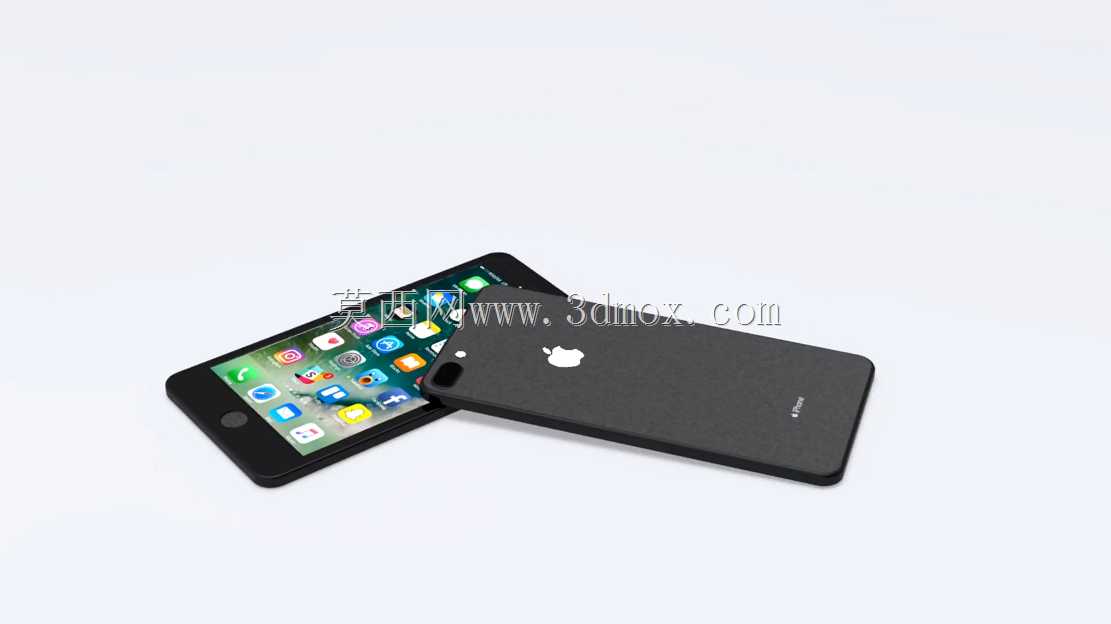

　　前置摄像头小圆孔与听筒的相对间距按照直板机常规布局排布。背面采用一体化金属后壳质感，左上角摄像头区域做了局部凸起，镜头外圈、闪光灯小孔与降噪麦克风开孔的位置关系清晰还原，后壳中部的品牌标识区域做了浅浮雕式造型，避免外观面出现突兀破面。机身四个角采用大圆角过渡，圆角半径直接决定单手握持时掌心的贴合感，也决定了保护套注塑时拐角处的拔模斜度与壁厚分布——如果拐角圆角过小，软胶保护套在跌落冲击时容易在角部形成应力集中，硬壳则会出现装配卡扣断裂。侧边按键部分，电源键、音量加减键和静音拨片都以独立小实体呈现，按键与中框之间预留均匀装配间隙，这个间隙在三维结构里不能省略，后续做干涉检查时要保证按键行程范围内不会和中框内壁、内部电池仓侧壁发生摩擦。整机长宽厚比例按照5.5英寸大屏手机的握持边界搭建，厚度方向从前玻璃面板到后壳摄像头凸起处分为两个高度层级：后壳主平面到玻璃面的基础厚度满足内置锂电池、主板堆叠和屏幕模组的最小空间要求，摄像头局部凸台则是因为大尺寸光学模组的物理高度无法压到整机基础厚度以内，凸台边缘做了一圈细微倒角，防止放置在桌面时镜头外圈直接磨花。在配件开发场景里，这个摄像头凸台的轮廓尺寸必须精准，保护壳对应开孔如果偏位，轻则遮挡镜头视野出现暗角，重则闪光灯光线被壳料反射形成雾化光斑。中框与前后玻璃/后壳的拼接处做了微台阶处理，模拟实际装配中玻璃面板嵌入金属边框的限位结构，这个台阶在做防水密封圈设计时就是胶圈的压缩基准面，

　　胶圈压缩量通常控制在截面直径的两成到三成之间，三维装配时可以直接沿着这个台阶面铺设环形密封路径，检查转角处胶圈是否存在拉伸过大或者截面挤压溢出的问题。屏幕正面的图标界面仅作为外观演示使用，结构设计时关注点不在UI图案，而在显示区可视范围与触控层边界：屏幕黑边宽度要预留屏幕封装的走线空间，同时给正面玻璃的边缘粘接胶留出足够宽度，粘接面过窄会导致玻璃抗摔性能下降，过宽则会让可视面积占比降低。底部接口区域虽然在外观展示中没有做特写剖切，但整机外轮廓建模时已经预留了底部开口的位置边界，后续拓展结构设计时可以在这个区域补充充电接口、扬声器出声孔、麦克风拾音孔的详细特征，出声孔的总通流面积要和扬声器腔体容积匹配，避免开孔过少导致低频闷堵。从产线治具角度看，整机外形面是检测夹具定位面的设计依据：工装托块要完全避开侧边按键和背面摄像头凸台，托块与机身接触的区域选在后壳平整面和正面玻璃边缘的非显示区，接触材质用软质聚氨酯避免压伤外观面，定位公差按照整机外观件的累计公差预留侧向间隙，既不能间隙过大导致检测时手机晃动，也不能过紧造成取放时刮擦中框阳极氧化层。跌落仿真的前置建模阶段，这套完整外轮廓可以直接导入前处理模块，在四个边角、屏幕正面、背面摄像头凸台、顶部和底部侧边分别设置跌落姿态，不同接触位置的冲击载荷会沿着中框传递到内部电池和主板固定位，外观圆角的曲率、凸台的突出高度都会改变冲击瞬间的接触面积和应力峰值。对于做移动端配套设备的工程师来说，

　　这个整机模型还可以用来校核手持支架的夹持行程：支架夹爪的开合范围要覆盖手机带保护壳之后的最大宽度，夹爪软垫的压合位置要避开侧边按键，防止装夹过程中误触电源键或者音量键。无线充电场景下，整机背面的平整区域范围决定了充电线圈的对位空间，摄像头凸台不能落在充电底座的线圈支撑面范围内，否则手机放置时会绕凸台发生翘动，无法保证线圈之间的轴向对齐距离，直接降低充电效率。整个造型的面部分层逻辑遵循消费电子整机的常规拆分思路：外观连续面优先保证曲率光顺，装配分界处保留清晰棱线，所有外露开孔的位置都和实际主板堆叠、声学器件、光学器件的排布逻辑对应，没有为了视觉效果随意添加不存在的结构特征，后续无论是做外观方案比对、配件结构设计还是人机工程分析，都可以在这个基础上继续细化内部堆叠、密封结构和连接卡扣的详细设计。
