丰田V8发动机排气歧管连接法兰

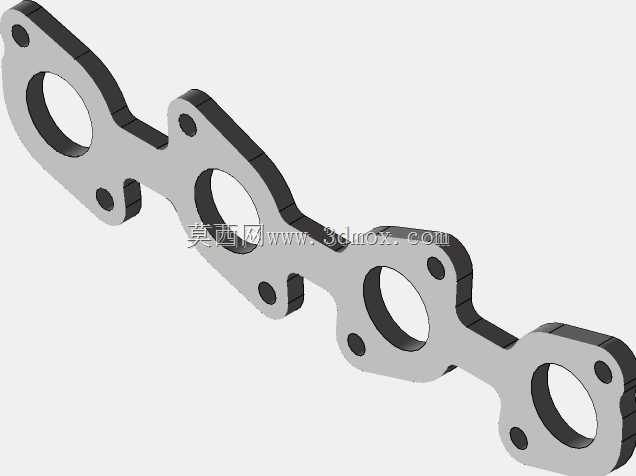

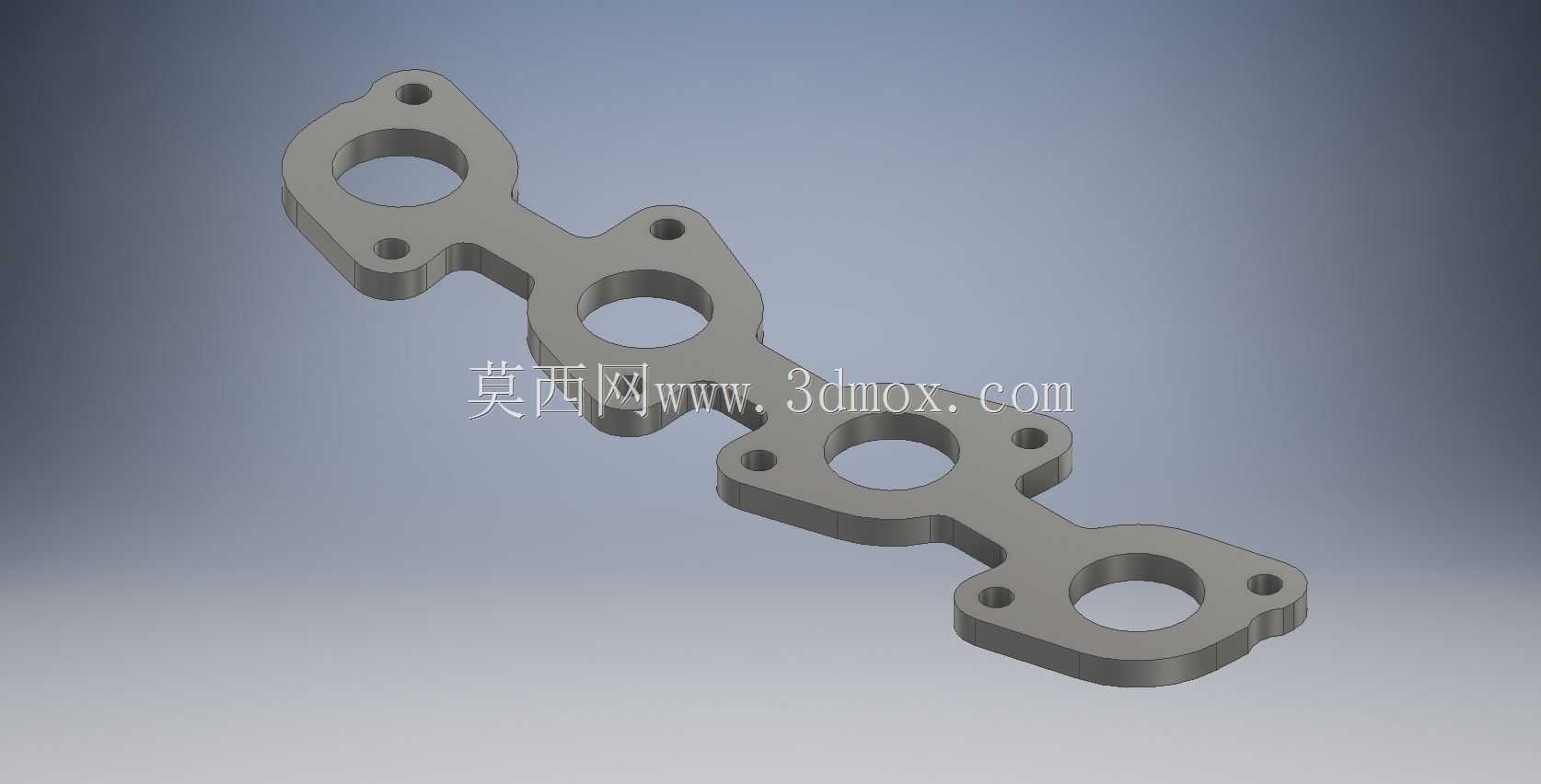

　　这款法兰件面向大排量V型八缸汽油机的排气侧改造场景，核心作用是衔接气缸盖排气端口与 aftermarket 排气歧管，在整机排气系统里承担密封、定位与载荷传递的基础功能。从结构布局来看，整件为长条形串联式平板法兰，沿长度方向依次均布四个大口径中心通孔，对应V型发动机单侧缸列的四个气缸排气出口，孔位间距严格匹配缸盖排气道的中心距，保证每一路排气气流都能平顺对接，避免错位带来的流道截流、紊流加剧问题。

　　设计阶段首先要锁定的是安装边界：法兰贴合缸盖的一侧平面度要求控制在很低的公差范围内，因为排气接合面长期承受高温燃气冲刷与热循环交变载荷，一旦平面翘曲，密封垫片会出现局部压不实的情况，高速运转时极易发生排气泄漏，既影响背压标定，也会让机舱热环境恶化。每个气缸接口周边都对称布置了两个小直径螺栓过孔，四个缸位合计八处安装孔，孔位与缸盖原厂螺纹孔一一对应，螺栓采用对角分步拧紧的工艺顺序，让压紧力沿密封面均匀分布，不会出现局部应力集中把法兰拉变形。

　　从外形轮廓处理上，法兰外缘没有做多余的冗余延展，在完全覆盖缸盖排气侧密封面、留出足够螺栓压紧边距的前提下，尽可能收窄了外轮廓宽度，一方面控制整件自重，降低排气系统悬置的承载负担，另一方面也给周边的机舱线束、冷却管路留出避让空间，避免改装后出现运动干涉。法兰的厚度选取经过热变形校核：太薄的板材在数百摄氏度的排气温度下会发生蠕变翘曲，太厚则会增加热容量、拖慢暖机速度，同时不必要地提升零件重量，当前厚度在刚性与热响应之间取了平衡，既能承受螺栓预紧力不发生弯折，也不会过度蓄积热量。

　　实际装车场景里，这类法兰多用于排气歧管改装、老旧发动机排气接口修复、赛车排气系统定制开发：原厂铸铁歧管开裂更换时，配套的机加工法兰可以保证和缸盖的配合精度；改装等长芭蕉歧管时，法兰作为歧管支管的焊接基准，四个支管端口分别对准法兰上的四个大孔，焊接后再整体与缸盖合装。建模过程中需要重点核对的尺寸链包括：相邻气缸孔的中心距公差、螺栓孔相对于中心气孔的位置度、法兰总长度与缸盖排气侧安装面的长度匹配，以及两端安装孔到法兰边缘的距离，避免孔位距边过近导致压紧时法兰边缘崩裂。

　　气流通道的处理上，中心通孔的孔径和缸盖排气道出口口径保持一致，没有出现突扩或突缩的台阶，让排气脉冲可以无阻碍地进入歧管支管，减少泵气损失，对高转速区间的排气效率提升有明显帮助。法兰的边角都做了小圆角过渡，既消除机加工后的应力集中缺口，也避免安装操作时锐边划伤施工人员。整件材质通常选用耐热钢材或铝合金，适配不同的排气温度等级与改装需求，钢制件适合长期高温高负荷的赛道使用，铝制件则更多用于轻量化取向的街车改装，在保证密封刚性的前提下进一步降低簧载质量。

　　在整机装配逻辑里，这个法兰属于排气系统的定位基准件，它的孔位精度直接决定了整套排气歧管的安装位置，如果法兰孔位偏差超过允许范围，后续的氧传感器安装座、三元催化接口、排气吊耳位置都会连带出现偏移，导致整套排气装配应力过大，运行中产生异常振动甚至焊缝开裂。因此建模时所有定位特征都以缸盖接口的理论数模为基准做全约束，装配验证阶段还要做干涉检查，确认法兰安装后和缸盖本体、气门室罩边缘、周边启动机管路等部件都留有足够的安全间隙，在发动机热态膨胀位移后也不会发生碰擦。
