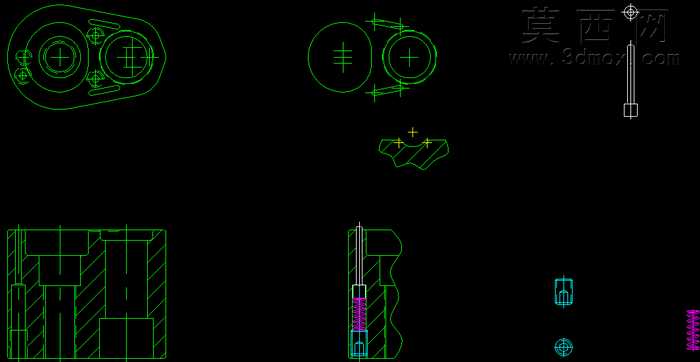

本作品为冲压模具配套使用的翼拉杆结构三维设计,建模过程中严格遵循冲压模具零部件的设计规范,先通过二维工程图梳理核心尺寸参数,再依托三维建模软件完成实体构建。建模阶段首先绘制拉杆的主体轮廓草图,对安装孔位、传动配合面、限位卡槽等关键结构逐一进行尺寸约束,确保各部分形位公差符合冲压模具的装配精度要求,针对拉杆与模具其他部件的配合接触面,做了精准的公差预留设计,避免实际装配时出现干涉问题。结构设计上,该翼拉杆采用对称式双翼布局,两端设置同轴定位安装孔,中部设置传动连接段,可在冲压作业过程中稳定传递往复动作动力,保障模具脱料、送料环节的动作同步性;拉杆主体采用一体化结构设计,减少了拼接装配带来的精度误差,同时在应力集中的转角位置做了圆角过渡处理,提升部件的抗疲劳强度,延长冲压作业下的使用寿命。材质设定阶段,为匹配冲压模具高频往复运动的工况,将拉杆主体材质设定为高硬度合金模具钢,配合表面淬火处理的材质属性,在渲染环节对金属表面的哑光磨砂质感、安装孔位的精加工亮面质感做了区分表现,清晰呈现不同加工面的工艺特征。设计思路围绕冲压模具实际生产需求展开,重点考量部件的动作稳定性、装配便捷性与耐用性,整体结构紧凑,安装定位基准明确,可直接适配对应规格的冲压模具使用,无需额外做结构修改;建模过程中同步完成了各零部件的干涉检查,确认拉杆在全行程动作范围内与模具模架、脱料板、传动组件均无碰撞冲突,同时对关键受力位置做了有限元受力验证,确保在额定冲压力度下部件不会出现形变、断裂问题,完全满足连续冲压作业的使用要求。
