板材液压冲孔冲压模具结构设计

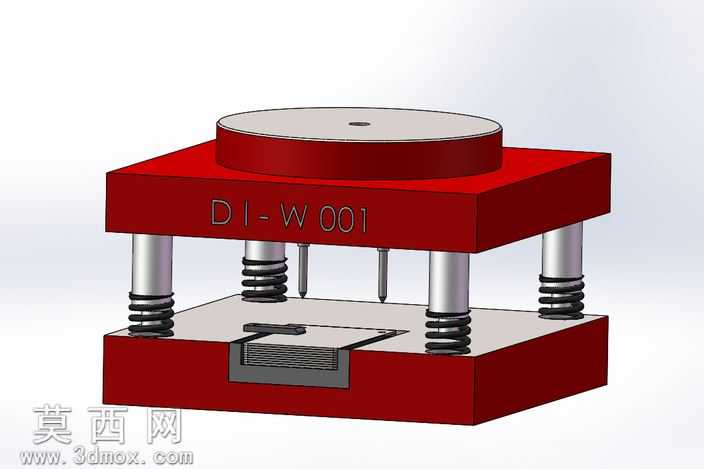

本作品为针对1.2毫米厚度9层叠合板材设计的液压冲孔冲压模具，采用三维建模软件完成全参数化结构设计，整体为标准四柱式冷冲模架结构，通过渲染呈现出清晰的装配层次与部件区分效果。建模过程中严格遵循冲压模具设计规范，上下模座采用高强度铸铁材质模拟，表面赋予哑光红色烤漆质感，直观区分模架主体与功能部件；四根导向导柱采用抛光金属材质，搭配等高复位弹簧，弹簧参数经过运动仿真校核，可保证合模过程中上下模精准对位，避免冲头偏磨折断。上模座顶部设置液压机连接法兰盘，中心预留定位安装孔，可直接适配常规液压压机的滑块输出端；冲头组件采用高速钢材质设定，根据板材冲孔需求设置对应数量的冲孔凸模，刃口部分做了强化结构处理，保证叠层板材冲孔时的断面质量，无毛刺、层间错位问题。下模座设置板材定位送料槽，采用台阶式挡料结构，可精准限定9层叠合板材的送料位置，凹模对应冲头位置设置精准落料孔，孔壁做斜度处理方便冲孔废料滑落排出。设计过程中重点校核了合模行程、弹簧压缩量、冲裁力匹配参数，确保模具适配液压压机的工作参数，可在液压驱动下稳定完成叠层板材的冲孔加工，整体结构紧凑，导向精度高，复位动作顺畅，各部件装配关系清晰，无干涉问题，可直接用于液压冲孔工序的生产参考，也可作为冲压模具结构教学的演示模型，直观展示四柱式冲模的工作原理、部件组成与装配逻辑，帮助从业者理解冷冲模具的设计要点与参数匹配逻辑。
