工业级下料切割套冲模具结构设计

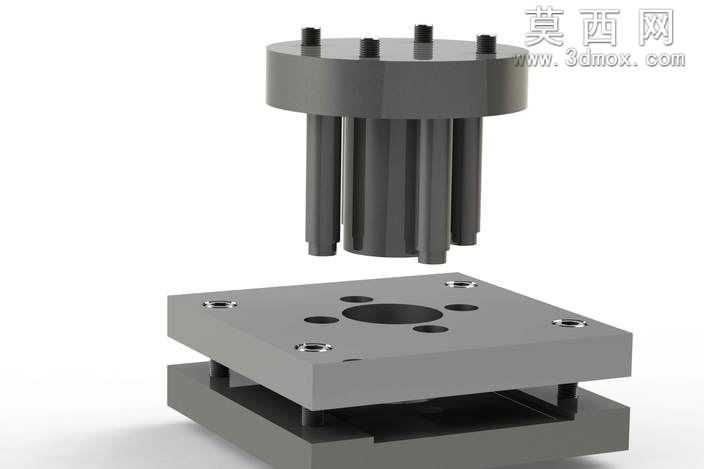

本模型采用三维参数化建模方式完成整套下料切割套模具的全结构设计，建模过程中严格遵循冲压模具设计规范，对上下模座、凸模组件、凹模固定板、卸料定位结构、导向连接部件逐一进行特征化建模，所有配合面均按照实际加工公差要求预留合理间隙，确保各部件装配关系完全符合实际生产装配逻辑。模型渲染阶段采用金属模具钢材质作为基础材质，对模座表面做哑光磨砂金属质感处理，对凸模刃口、导柱配合面做精磨高光质感区分，通过光影分层渲染清晰展现模具的开合状态与分层结构，直观呈现上下模合模时的对位关系与冲切作业的工作状态。结构设计上，上模部分采用多凸模集成式布局，通过圆形固定板统一固定多组冲切凸模，顶部设置连接法兰用于和压力机滑块端固定连接，凸模排布匹配下料工件的轮廓冲切需求，保证冲裁过程中受力均匀；下模部分采用双层模座结构，上层凹模固定板开设对应凸模位置的冲裁避让孔与定位孔，设置内六角紧固螺钉实现凹模与下模座的刚性连接，上下模之间预留卸料板的安装空间，可配套弹性卸料元件实现冲切完成后的工件退料。设计思路围绕批量下料冲切工序的生产需求展开，将多道冲切工序集成在单套模具内，通过一次合模动作即可完成工件的轮廓冲切与套料加工，有效减少工序周转时间，提升板材下料的材料利用率；建模过程中对所有螺纹连接孔、定位销孔、安装沉孔均做1:1还原，可直接用于后续的工程图导出与加工工艺编制，模型结构无冗余特征，各部件可单独拆分用于装配干涉检查与运动仿真验证，能够直观展现套模冲切的工作原理与结构细节，为同类冲压下料模具的设计优化提供可参考的三维结构范本。
