马自达适配斯巴鲁涡轮排气歧管结构

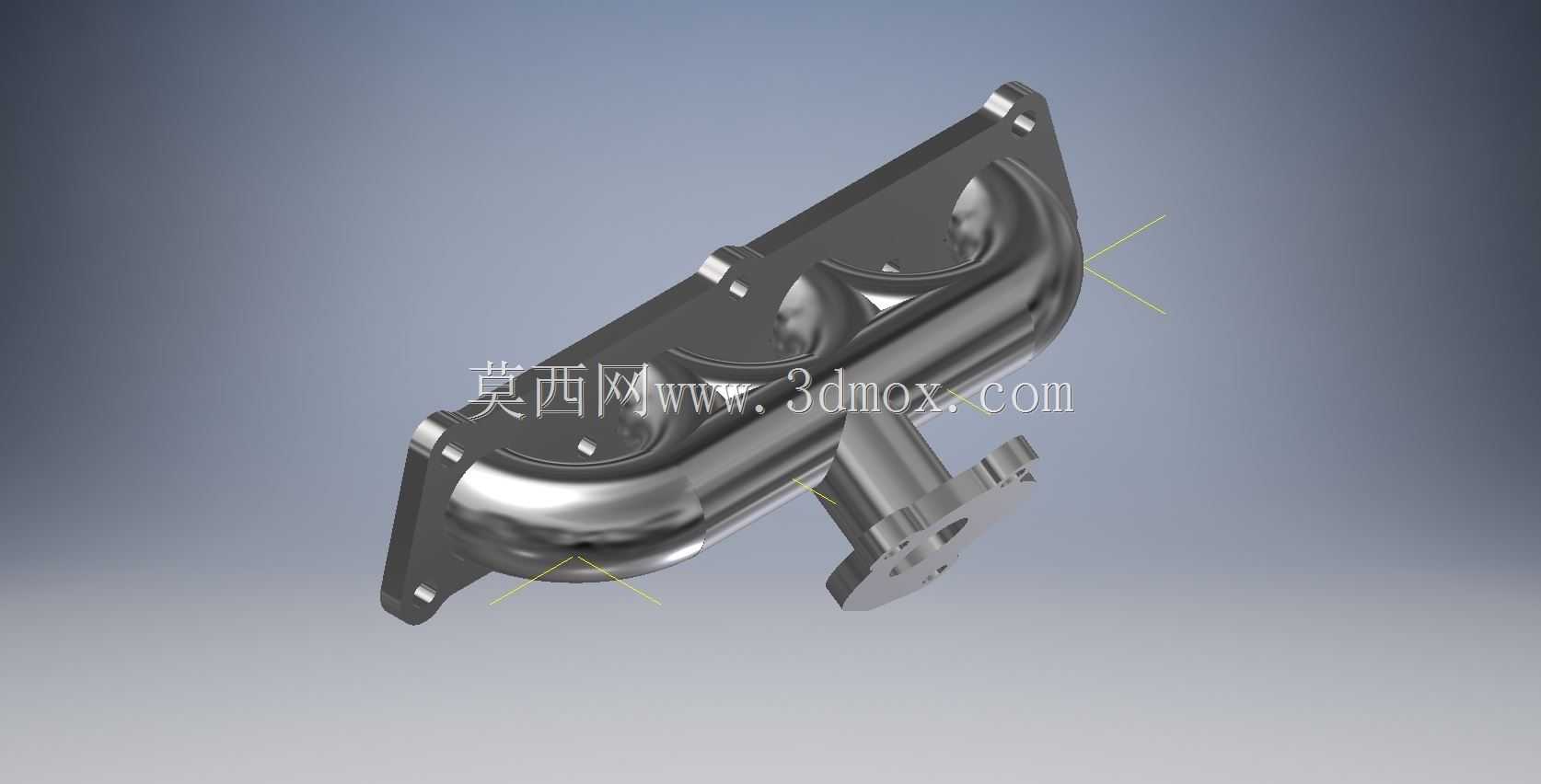

　　这套排气歧管结构面向小排量涡轮增压动力改装与配套开发场景，核心适配1500cc排量的马自达系列发动机，同时可匹配斯巴鲁VF14涡轮增压器，属于发动机排气系统与增压系统之间的关键衔接部件。歧管的核心作用是将发动机各气缸排气门排出的高温高压废气有序汇集，以尽可能低的流阻、尽可能均衡的各缸排气脉冲输送至涡轮增压器的涡壳入口，驱动涡轮叶轮旋转，带动同轴压气机压缩进气，提升发动机的充气效率，最终实现动力输出的提升。在整车动力舱的实际布置中，该部件紧邻发动机缸盖排气侧，周边需要避让发动机机脚、冷却水管、线束、防火墙以及转向助力管路等周边附件，建模阶段已经把所有安装边界的干涉风险纳入考量。从结构设计思路来看，这款歧管采用了集成式的铸造流道布局，

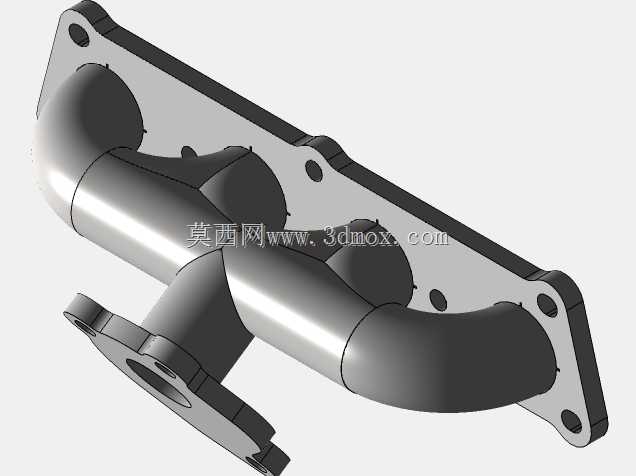

　　四个气缸的排气支路按照点火顺序进行流道长度与转角的匹配，避免各缸排气脉冲出现相互干扰，减少排气扫气过程中的回流损失。歧管的缸盖安装侧设计了整体式连接法兰，法兰面上的螺栓孔位置完全对应原厂缸盖排气侧的安装孔位，法兰与缸盖结合面预留了密封垫片的压缩厚度空间，保证装配后端面密封压力均匀，杜绝高温废气泄漏。歧管的涡轮侧出口采用标准的涡轮入口对接法兰，接口的通径与VF14涡轮的涡壳入口尺寸完全匹配，出口法兰上的定位孔与紧固螺栓孔位置严格按照涡轮安装接口规范设定，装配时可直接与涡壳入口对位，无需额外加工转接法兰。流道内壁的过渡位置全部采用大圆角顺滑处理，避免出现直角台阶造成的气流局部涡流，降低排气阻力的同时，

　　也减少了废气中杂质在流道拐角处的积碳附着。歧管本体上集成了涡轮安装支撑座，支撑座的安装面与涡轮本体的固定支脚对应，可承担涡轮的部分重量，避免涡轮重量全部作用在涡壳入口法兰上，降低长期高温振动工况下法兰变形、螺栓松动的风险。本体上还预留了氧传感器安装螺纹孔，孔位处于排气汇合后的均匀流场区域，能够准确采集排气氧浓度信号，为发动机电控系统的空燃比闭环控制提供可靠数据。外形尺寸方面，歧管整体沿缸盖排气面横向延展，总长度与四缸发动机缸盖的排气侧宽度基本一致，流道向外隆起的高度控制在动力舱预留的排气侧空间范围内，最外侧轮廓与防火墙之间保留了足够的隔热间隙，不需要额外切割车身钣金即可完成安装。安装边界上，缸盖侧法兰的螺栓孔间距、

　　法兰厚度都经过匹配校核，装配时螺栓可从法兰外侧顺利穿入缸盖螺纹孔，扳手操作空间充足，不会与周边的气门室盖、启动机等部件发生干涉。歧管的壁厚设计兼顾了高温强度与轻量化需求，既能够承受排气最高近千摄氏度的持续热负荷，也不会因为壁厚过大导致整体重量过高，增加发动机悬置的承载负担。在实际工况中，歧管长期承受冷热交变循环，发动机冷启动时歧管快速升温，大负荷运行后停机又快速冷却，结构上的圆角过渡与壁厚均匀设计有效降低了热应力集中，避免长期使用后出现开裂变形。流道的汇入角度经过优化，各缸废气到达涡轮入口的时间差控制在合理区间，充分利用排气脉冲效应推动涡轮，在低转速区间即可建立起足够的增压压力，缓解涡轮增压发动机的低转迟滞问题。对于三维结构设计从业者而言，该模型完整呈现了改装类排气歧管从接口匹配、流道设计到安装支撑、附件预留的全流程设计逻辑，所有配合面的尺寸关联、安装空间的避让逻辑都清晰可查，可直接用于排气系统改装设计参考、发动机周边布置校核以及增压匹配方案的验证工作。
