斯巴鲁涡轮增压转换排气歧管

　　这套排气歧管结构面向水平对置发动机遗留系统的二级涡轮增压改造场景，核心任务是把多缸排气气流重新汇集并导向涡轮壳体，同时承担马自达车系涡轮增压转换中的接口适配工作。在改装车间和动力总成开发环节，这类零件往往决定了涡轮响应、排气背压与机舱布置的可行性，因此三维结构需要同时兼顾流道走向、安装空间和热态变形。

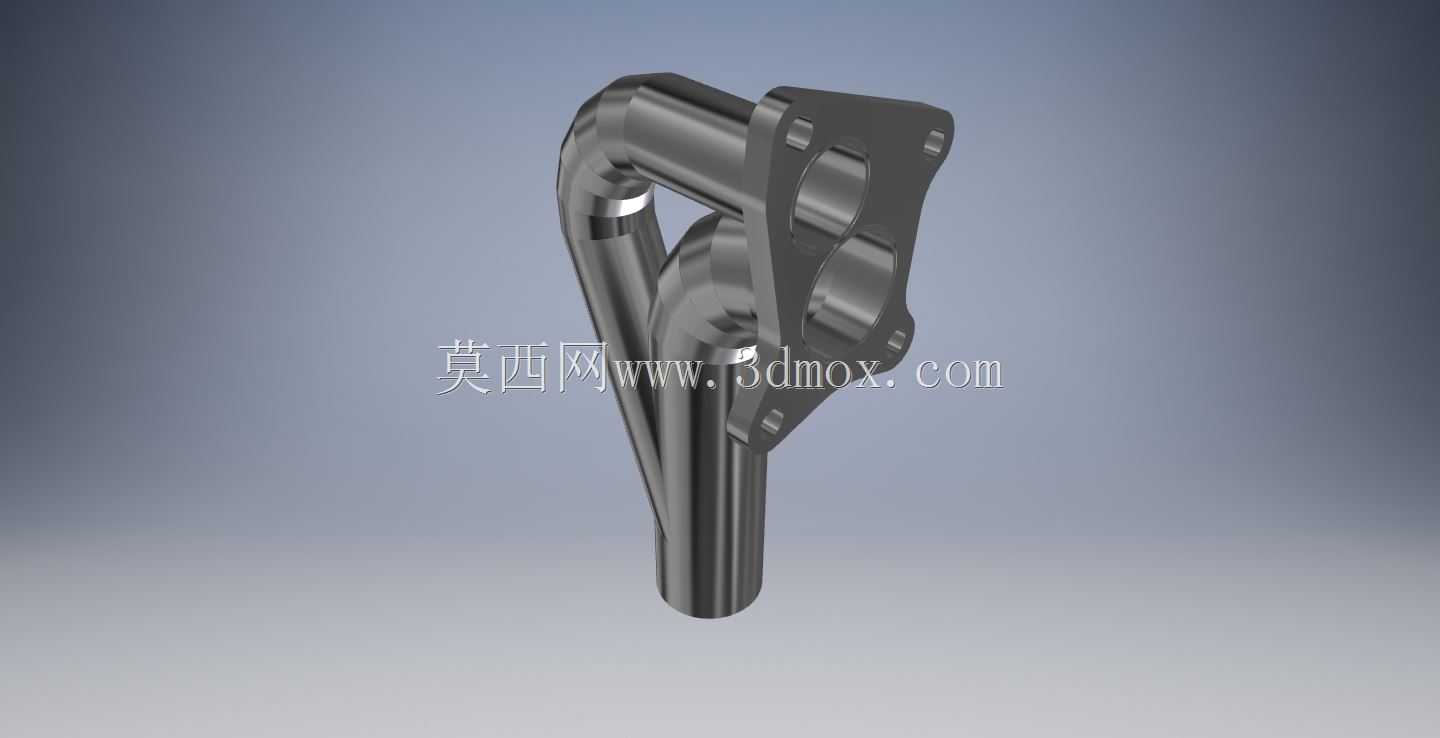

　　从结构上看，模型由多根弯曲金属管路、三角形涡轮安装法兰以及下端排气出口组成。法兰面布置了多个螺栓孔，用于与涡轮增压器进气侧贴合密封；孔位分布围绕法兰轮廓展开，保证压紧力均匀，避免高温高压废气从结合面泄漏。管路采用不等长或顺势弯曲的走向，将各缸排气口引出后汇入涡轮入口，弯管曲率经过取舍，既减少急弯造成的流阻，又要在有限机舱内避让周边部件。

　　设计思路上，排气歧管不是单纯把管子接到法兰上。水平对置发动机两侧缸体排气位置特殊，管路需要从紧凑空间中抬升、汇合并转向涡轮法兰；每一段弯管的空间角度都会影响干涉边界。建模时需先锁定缸盖排气口坐标、涡轮法兰朝向、机舱内防火墙与副车架边界，再反推管道路径。法兰厚度要考虑螺栓预紧后的抗弯刚度，管壁与弯段过渡则要避免应力集中，尤其在涡轮热端附近，冷热交替会使焊缝和弯折区域承受明显疲劳载荷。

　　外形尺寸方面，整体呈竖向三角支撑形态：上部法兰面积较大，作为涡轮安装基准；中部多根管道并行收拢，形成稳定的空间桁架感；下部圆管作为排气或转接出口延伸。安装边界主要包括三类：一是缸盖侧排气接口的孔位与密封面，二是涡轮侧法兰的螺栓孔、定位面和流道中心，三是周围转向机、线束、冷却管路、隔热板等动态间隙。实际装车时，发动机振动、热膨胀和涡轮重量都会作用在歧管上，因此管路汇合处与法兰连接区需要保留足够强度。

　　在功能特性上，该结构服务于废气能量收集与涡轮驱动。排气脉冲通过独立管段进入汇合区，尽量减少缸间干扰；顺畅的弯管内壁和连续过渡可以降低湍流损失，让涡轮在较低转速区间获得更稳定的气流。对于二级涡轮增压或跨车系转换方案，歧管还承担接口标准化作用，使原有发动机排气布局能够匹配不同型号涡轮和周边改装件。

　　工程建模时，法兰孔位需按真实螺栓圆和孔径约束，管路中心线应先在三维草图中调整，再通过扫掠形成实体；弯管之间的相贯线要保证焊接或铸造工艺可实现，不能出现无法加工的薄刃区域。若用于焊接制品，还需预留焊道空间和法兰背面的装配扳手空间；若用于铸造，则要考虑拔模斜度、壁厚均匀性和热节位置。模型中三角法兰与管道之间的加强过渡，正是为了降低悬臂涡轮带来的弯矩影响。

　　应用到整车层面，这套歧管位于发动机热端核心区，周围温度高、振动强、维护空间小。设计校核不仅要看几何装配，还要关注排气流向、法兰密封、热膨胀补偿以及与机舱零件的最小间隙。对结构设计人员而言，它提供了一个典型的复杂空间管路案例：管路走向受性能驱动，法兰接口受标准件约束，整体外形又必须服从发动机舱边界。通过三维模型可以提前验证涡轮安装姿态、管道干涉情况和拆装顺序，减少样机阶段反复修改管路的成本。
