全螺纹等长双头螺柱可配置结构件

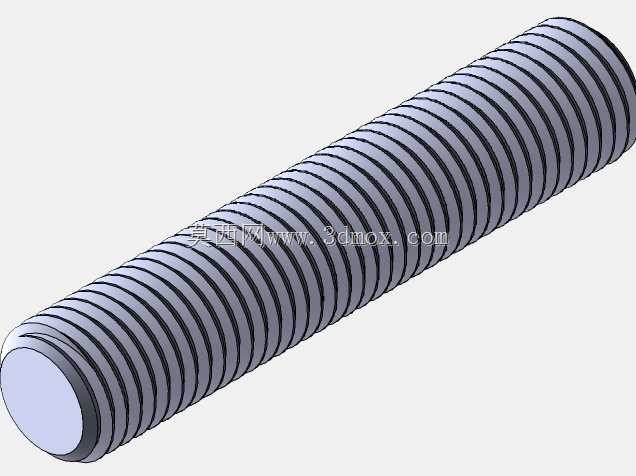

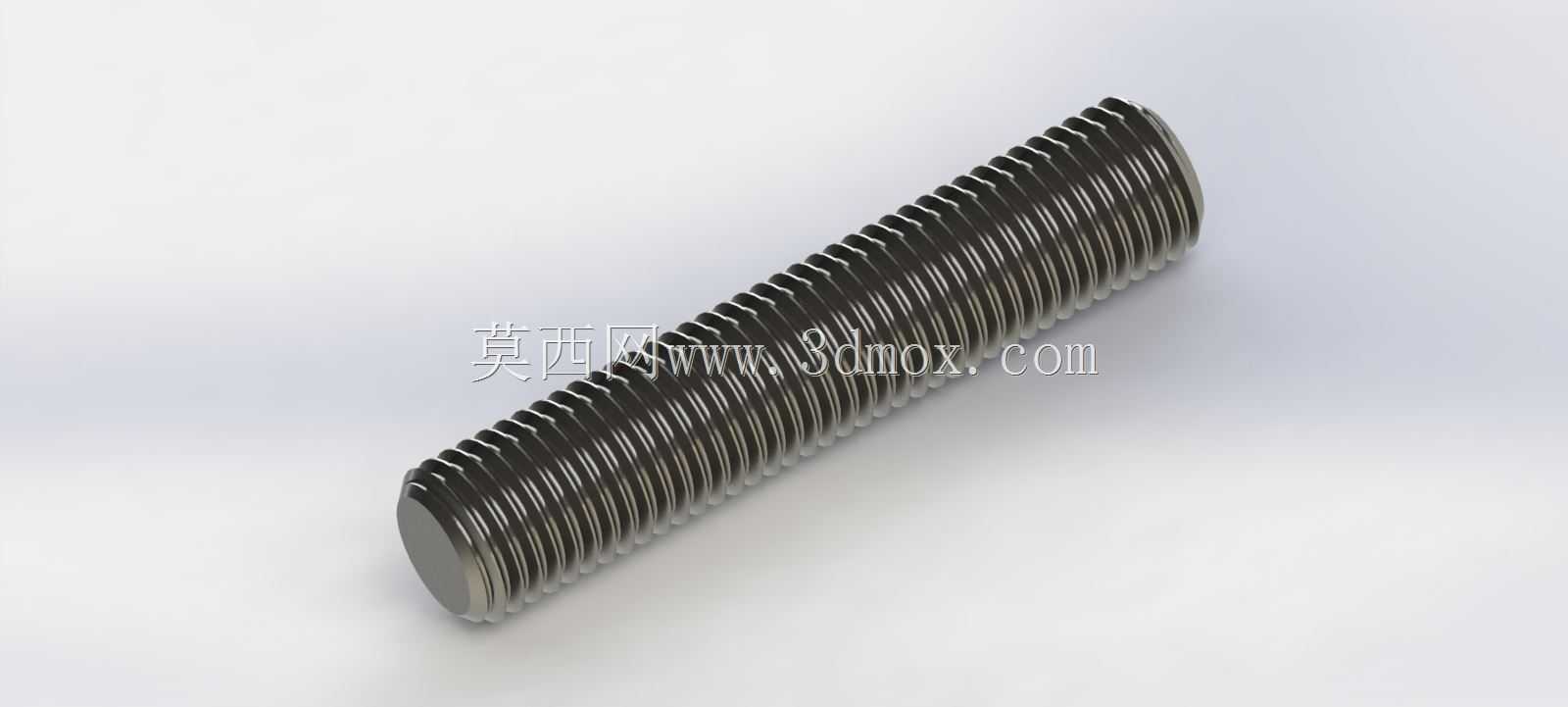

　　在各类承压设备、工装夹具、传动机架以及需要频繁拆装的连接部位，双头螺柱往往比普通外六角螺栓更适合受限空间作业。这一全螺纹构型的等长双头螺柱，两端均加工连续外螺纹，中间无光滑光杆段，整根杆件沿轴向全部具备螺纹啮合能力，现场装配时无需刻意区分旋入端与螺母端，任意一端均可拧入机体螺纹孔，另一端配合平垫、弹垫与六角螺母完成锁紧，大幅降低分拣、备料和现场错装概率。

　　从设备实际用途来看，这类螺柱常见于泵体法兰对接、减速器箱体剖分面、液压阀块叠装、模具模板拉紧、传感器安装支架以及自动化线体型材转接板。当被连接件一侧为厚壁铸铁、钢件或铝合金本体，且不希望螺栓头外露占用空间时，先将螺柱一端旋入机体底孔，再套装被压板件，最后旋紧螺母即可；拆卸时仅需松开螺母，螺柱可保留在本体上，避免反复拆装导致母体螺纹磨损。全螺纹结构还允许螺母在整个杆长范围内任意定位，对于叠层厚度变化、垫片组调整、工装压紧行程不确定的场合，装配余量明显大于固定螺纹段长度的标准双头螺柱。

　　功能特性方面，模型采用参数化方程式驱动，公称直径、螺距、螺杆总长、牙型轮廓、端部倒角均通过关联变量控制。牙型按普通螺纹基本牙型构建，牙顶与牙底保留合理圆角过渡，避免三维几何中出现尖边奇异面；螺纹采用螺旋扫掠方式生成真实牙型，而非贴图修饰，在剖切视图、工程图导出和3D打印样件验证时均可呈现完整啮合关系。端部设置小角度倒角，既对应实际车削加工的去毛刺工艺，也在装配时起到导向作用，便于螺母快速对扣。

　　设计思路上，构型围绕“可配置”展开：切换不同规格配置时，螺旋线圈数随杆长与螺距自动重算，牙型截面随公称直径联动缩放，倒角尺寸按螺纹大径比例更新，不会出现螺纹收尾错位或牙型与杆体脱节。建模过程中把螺纹起止位置、有效啮合长度和实体总长度分开约束，便于设计者根据被连接件总厚度、螺母厚度、垫圈压缩量以及伸出螺母的余扣要求，反推合理螺杆长度。工程校核时，可直接在模型中测量螺纹副接触圈数，结合材料屈服强度评估预紧力下的拉应力与接触面压。

　　外形尺寸与安装边界方面，螺柱本体为回转体，径向包络尺寸等于螺纹大径，无螺栓头带来的六角外接圆，因此法兰周向布置时孔间距可以更紧凑；轴向边界即为螺杆总长，旋入机体后外露长度等于总长减去旋入深度，套装零件的通孔按略大于大径预留即可。布局时需在螺母侧预留扳手空间，若采用厚螺母或双螺母防松，应叠加相应高度并留出拧紧操作余量；旋入端底孔深度要大于旋入长度，并保留足够的不全螺纹退刀空间，避免螺柱顶死孔底。

　　在产线维护场景中，全螺纹螺柱还可作为临时拉杆、调节螺杆或压紧螺柱使用，配合两个螺母即可实现间距微调；在3D打印验证阶段，真实螺旋牙型能够直接检验手拧配合手感，确认塑料件螺纹的旋合顺畅度与承载趋势。整体结构简洁、参数关系清晰，既满足紧固件选型与装配校核需要，也为非标设备中不同厚度连接面的快速改型提供了可复用的三维基础件。
