可配置带柄等长双头螺柱紧固件

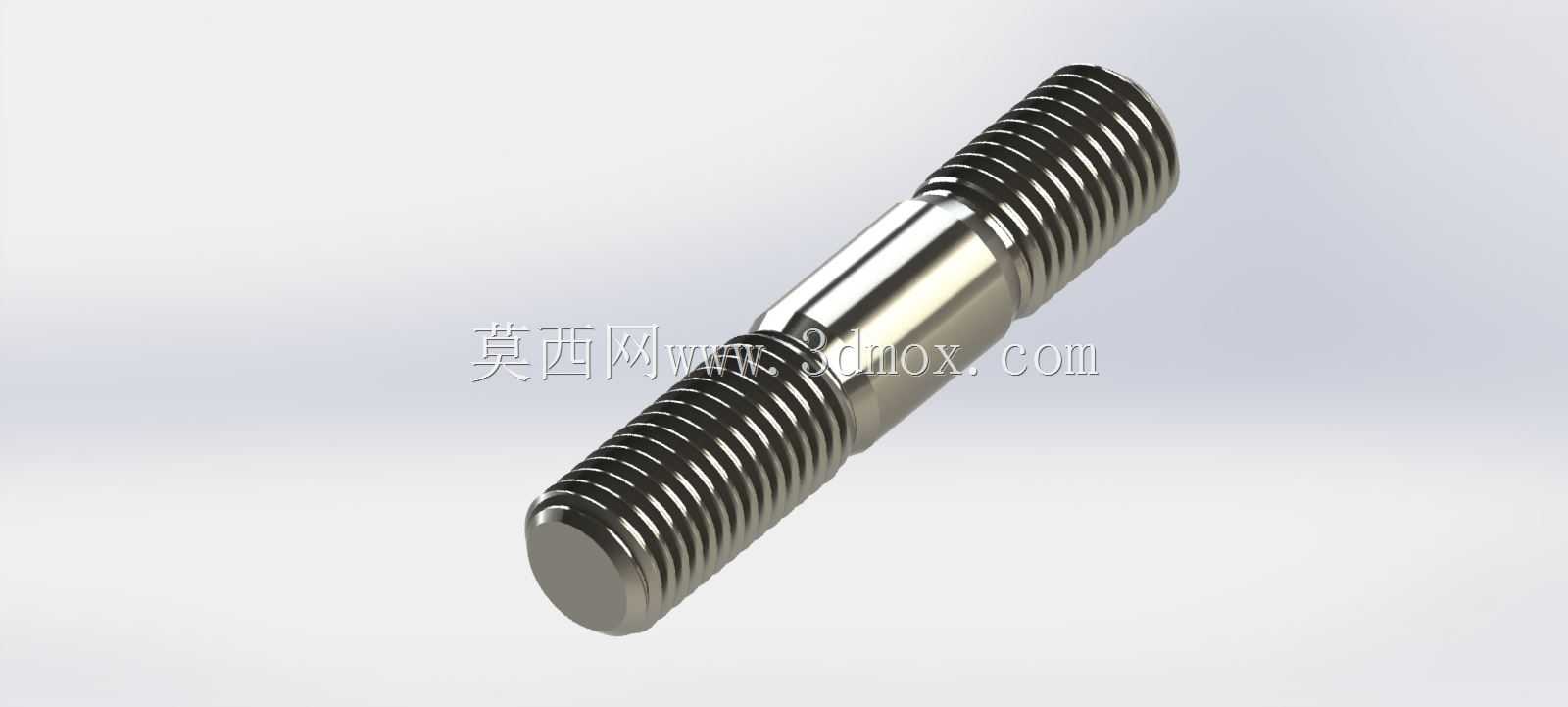

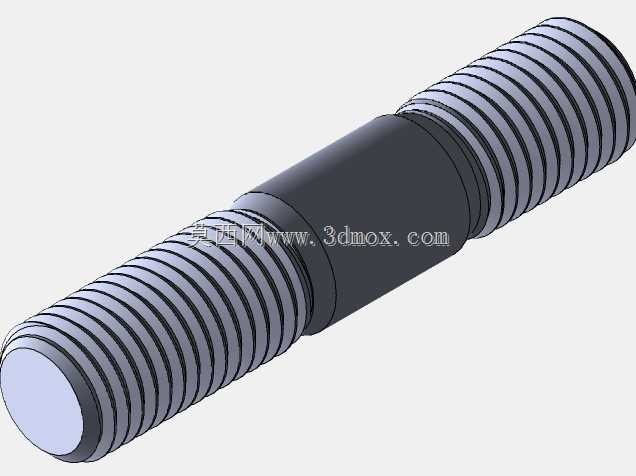

　　在各类承压法兰连接、发动机缸体附件固定、液压阀块叠装以及工装夹具的长距通孔锁紧场景里，普通全螺纹螺栓往往受限于安装空间：当被连接件一侧为厚壁盲孔、另一侧需要叠装垫片与螺母，或者连接面之间存在一段不希望螺纹参与咬合的光滑杆段时，带柄双头螺柱就成了更合理的选择。这套参数化建模的双头螺柱，正是围绕这类工程实际需求搭建，两端加工出规格一致的外螺纹，中间保留一段光滑的光杆柄部，既可以一端拧入机体的螺纹盲孔作为固定螺柱使用，另一端穿过被连接件后以螺母锁紧，也可以在贯穿孔两侧均用螺母实现对拉紧固。

　　从受力逻辑上看，中间光柄段的存在并非单纯的工艺简化。螺纹牙底本身是应力集中高发区域，若全长都加工螺纹，螺杆在受拉与横向振动复合作用时，最容易在第一啮合牙处萌生疲劳裂纹；而把中间不参与啮合的区段做成光杆，并让光杆直径略大于螺纹小径、接近螺纹中径，螺杆的整体柔度反而更加合理——光杆段可以承担主要的拉伸弹性变形，让两端螺纹啮合区的载荷分布更均匀，这在内燃机排气管、汽轮机缸盖、高温模具压板这类反复经历热胀冷缩的连接部位尤为关键。光柄同时还起到安装导向作用：穿入多层法兰通孔时，光滑圆柱面能顺利通过孔径，不会像全螺纹螺杆那样刮伤孔壁、把切屑带入结合面。

　　建模时把驱动尺寸集中在方程式管理器中，核心变量包括螺纹公称直径、螺距、两端螺纹段各自的有效长度、中间光柄长度以及端部倒角。以示例规格M20×2.5、总长100mm为例，两端螺纹各取40mm长度，剩余20mm为光柄过渡段，这个比例对应常见的钢制法兰连接：拧入铸铁或铝壳体的一端，旋合长度通常取1.5倍到2倍公称直径以保证内螺纹有足够的承载牙数，穿过通孔的一端则要留出法兰厚度、垫片厚度、螺母厚度以及2到3牙的露出余量。调整这些变量时，螺纹的起止位置、退刀槽宽度、端部45度倒角都会随动重建，避免出现螺纹切入光杆、倒角与首牙重叠这类几何错误。

　　螺纹造型采用真实牙型轮廓扫描而非贴图修饰，牙顶、牙底的圆角以及末端的不完整扣收尾都做了还原，这一点对3D打印验证十分重要。无论是光固化打印塑料原型做装配干涉检查，还是金属打印小批量特殊规格样件，真实牙型才能保证拧入标准螺母时的配合手感；如果只用装饰性螺纹纹理，打印出来的零件往往出现旋合卡死或轴向间隙过大的问题。模型中螺纹长度按工程习惯预留了退刀空间，末端收尾牙自然淡出，对应实际车削加工时刀具退出的过渡区，不会出现螺纹戛然而止的尖锐环棱。

　　安装边界方面，选用这类螺柱时需要核对三个尺寸：一是被连接件通孔直径，通常按公称直径加0.5到1mm加工，保证光柄段能自由穿过且不产生额外剪切约束；二是两端螺纹的旋合长度分配，盲孔端要兼顾底孔深度，确保螺柱拧到底后端面与盲孔底部留有间隙，通孔端则要保证螺母完全咬合后螺纹露出2到3牙；三是中间光柄的长度，应让光柄跨过两层被连接件的结合面，避免结合面正好落在螺纹段上——否则结合面的微观不平会被螺纹牙架空，影响密封与摩擦锁紧效果。

　　在整机装配序列里，双头螺柱还有一个实用价值：先把一端统一拧入箱体，形成一组定位销式的固定螺柱，后续安装盖板、管接头时只需对准孔位套入、上螺母即可，不必在狭窄空间里同时扶持螺栓与穿钉，这对流水线装配和后期现场检修都很友好。参数化模型可以直接派生出不同长度、不同螺纹规格的系列件，装配体中替换配置即可完成规格切换，工程图里的明细表也能随配置自动更新，省去了逐个重建标准件的重复劳动。
