可配置ISO螺纹六角通用螺母结构

　　六角螺母是机械装配中使用频率最高的内螺纹紧固件之一，几乎覆盖从普通支架连接、钣金机架锁紧，到自动化产线、工装夹具、3D打印功能件验证等各类需要螺纹副承载的场景。这个模型围绕通用六角螺母的真实装配逻辑建立，重点不在单纯画出一个六方体和内孔，而是把螺纹规格、螺母高度、对边尺寸、倒角过渡、端面接触关系以及参数联动关系纳入同一套结构中，使设计者能够在不同螺栓规格和安装空间下快速得到对应螺母形态。

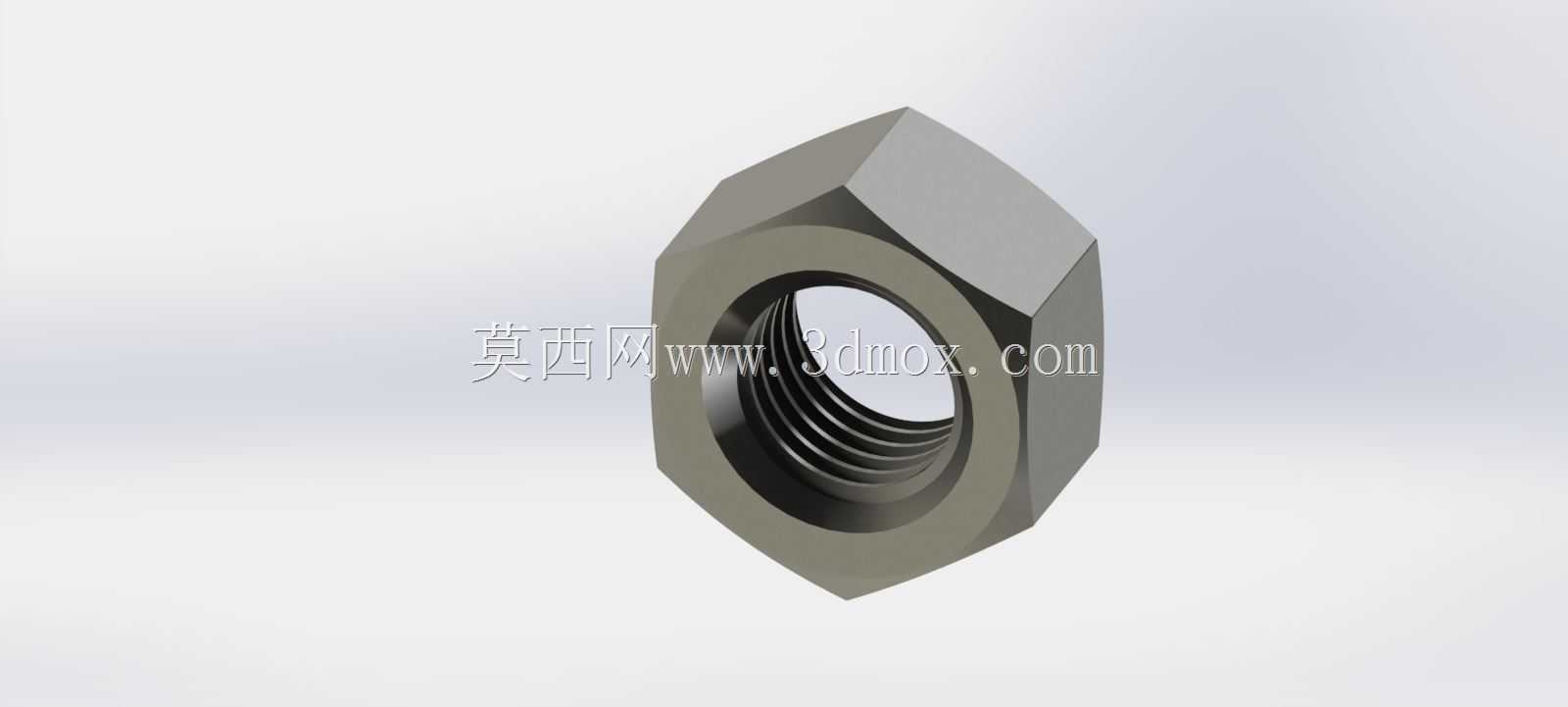

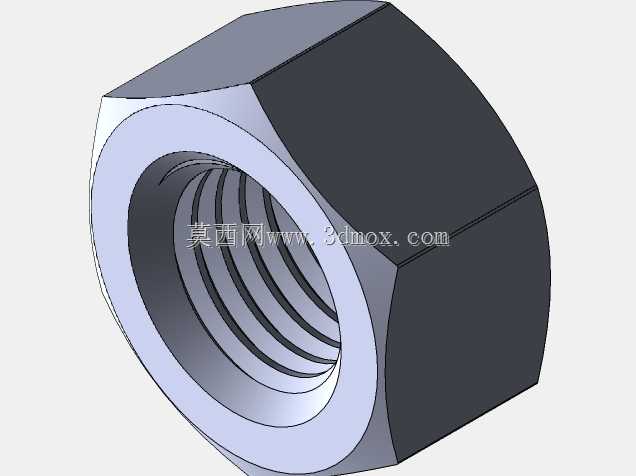

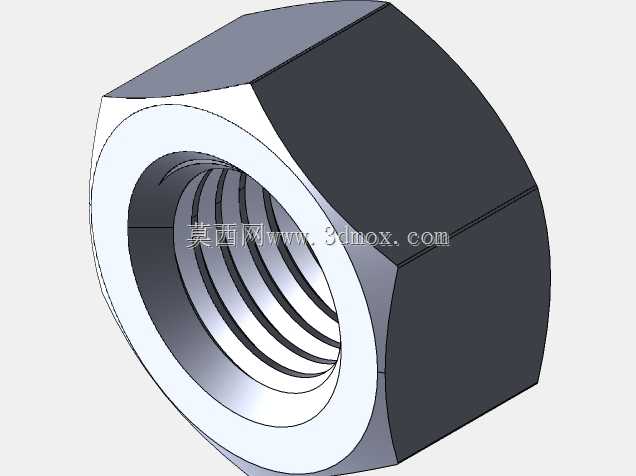

　　从实际用途看，螺母的核心作用是与外螺纹件形成可拆连接，通过端面压紧被连接件，把轴向预紧力转化为接触面之间的摩擦约束。六角外形之所以长期沿用，是因为它在扳手可达性、拧紧力矩传递和零件体积之间取得了平衡。模型保留了六方受力面、上下支承端面、内螺纹旋合区和端部倒角等关键结构。六方面与扳手头接触时需要有足够宽度，过小的对边尺寸会导致扳手打滑或棱边压溃；过高的螺母虽然增加螺纹旋合圈数，但会占用更多轴向空间，也会带来不必要的材料和重量。

　　设计思路上，这类通用螺母不宜把每个规格都做成孤立零件，而应通过参数驱动形成系列化配置。螺纹公称直径、螺距、螺母厚度、对边距离、外接圆尺寸、倒角角度和螺纹起止位置之间存在明确联动。以常见公制螺纹为例，M系列规格增大时，内螺纹小径、六方对边和螺母高度都应同步变化；如果只改孔径而不调整外轮廓，模型虽然视觉上类似螺母，却无法通过标准扳手装配，也不符合紧固件受力习惯。参数化处理的价值在于，选定规格后，外形和内螺纹能够一致更新，避免人工反复建模造成尺寸脱节。

　　螺纹区域是模型中最需要工程判断的部分。真实螺母并非简单在孔内制作一圈装饰牙纹，螺纹牙型、旋向、螺距和旋合长度都会影响连接可靠性。采用ISO螺纹思路建模时，内螺纹的大径、中径、小径关系需要与配套螺栓协调；用于3D打印验证时，还应考虑材料收缩、层纹方向和打印间隙对旋合手感的影响。若模型直接按理论零配合制作，打印件往往难以顺畅拧入，因此在实物验证阶段常需要对内螺纹小径或牙顶间隙做适度补偿。这种补偿不是随意放大孔径，而是在保证牙型啮合圈数的前提下，让塑料、尼龙等低刚度材料仍能形成稳定摩擦。

　　外形尺寸与安装边界要结合被连接件表面和工具空间共同判断。螺母下端面承担主要压紧作用，端面应与螺纹轴线保持垂直，否则预紧时会产生偏心载荷，使螺栓承受附加弯曲。六方棱边处的倒角既能去除锐边，也能在自动化送料、振动盘排序和手工拾取时减少卡滞。模型端部倒角还让螺母进入沉孔或狭窄安装位时具有导向作用。对于贴近壁板、管道或型材槽口的位置，需要校核六方外接圆与周围结构的最小间隙；对于嵌入式安装，则要关注螺母高度是否超出沉孔深度，以及扳手是否有摆动空间。

　　在设备设计场景中，这类螺母常与螺栓、垫圈、型材、连接板和焊接支座配合使用。选型时不能只看螺纹公称直径，还要看连接副所需的预紧力、拆装频次、腐蚀环境和表面处理要求。普通机械框架可采用标准六角螺母；频繁调整的工装位置可能更适合配合厚螺母或锁紧螺母；受振动影响的部位则需要考虑防松垫圈、尼龙锁紧件或螺纹胶。模型本身提供的是通用螺母几何基础，但在工程落地时，设计者仍需把摩擦系数、材料等级、屈服强度和拧紧力矩纳入校核。

　　从三维建模角度看，零件结构虽然不复杂，却很适合用来检验参数化建模规范。建立草图时应先确定螺纹轴线和六方对称中心，保证外形与内孔同轴；六方轮廓可通过正多边形或对称约束生成，避免只标注单边造成规格切换后形状畸变。内螺纹可用螺旋线切除牙型，也可在配置中用简化螺纹表达，但无论采用哪种方式，都应让工程图中的螺纹标注与真实规格一致。端部倒角、支承面和螺纹收尾之间要保留合理实体厚度，避免参数调到极限时出现零厚度或破碎几何。

　　装配验证时，可把螺母放入螺栓连接副中检查干涉。不仅要让螺栓顺利穿过内螺纹，还要观察螺母端面与被连接件是否完整贴合，扳手包围盒是否与相邻零件冲突。对于3D打印样件，建议沿螺纹轴向或能保证六方面强度的方向摆放，打印后清理孔内支撑和残留层纹，再反复试拧确认旋合阻力。若螺母用于展示或装配动画，精细牙纹能提高真实感；若用于大型设备总装，简化螺纹细节则有利于控制模型体量。

　　因此，这套可配置六角螺母的意义在于把标准紧固件的几何规则、装配边界和实物验证需求集中到一个零件中。它既可作为机械设计库里的基础连接元件，也可作为螺纹参数化建模、3D打印配合间隙测试和自动化设备紧固件选型的参考对象。真正投入使用时，仍需依据具体载荷、材料和安装空间确定规格，而不是仅凭外观相似进行替换。
