格维斯带螺纹盖防水接线盒结构

　　这款接线盒结构面向户外电气配线、传感器端子转接、小型控制模块封装等场景，整体采用方形浅盒体配合普通螺纹盖的形式，盒体外形边界控制在100mm×100mm×50mm这一常用规格区间，既能够容纳常规接线端子排、短距离线缆余量和小型信号处理模块，也不会在墙面、设备立柱、机架侧板上占用过多安装空间。在工程现场，这类壳体常被用于潮湿车间、农业灌溉控制节点、室外照明支路、门禁与弱电系统中转位置，盒内空间需要兼顾接线操作、走线弯曲半径和后期检修开盖的便利性。

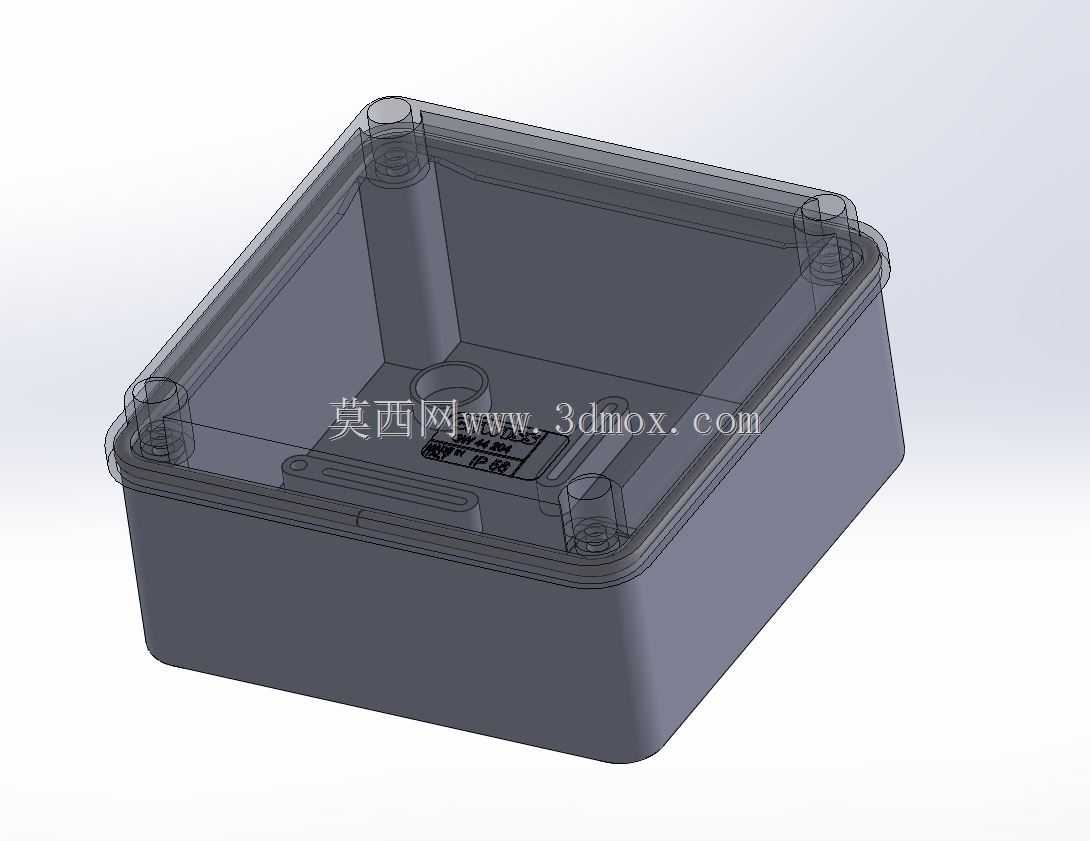

　　盒体四角设置带预埋孔位的立柱结构，立柱从底部向上延伸，用于承接盒盖螺钉或螺纹盖的锁紧力，避免锁紧载荷直接作用在薄壁侧壁上造成局部发白、变形。四角立柱同时充当内部元器件的安装基准，端子排、PCB支板、接地铜片都可以围绕立柱布置，使内部有效空间集中在中央区域。模型中盒壁与底部之间保留过渡圆角，外部圆角能够降低注塑件应力集中，也减少现场安装时的磕碰损伤；内部圆角则有利于塑料熔体在模具型腔内流动，避免拐角处出现填充不足或缩痕。

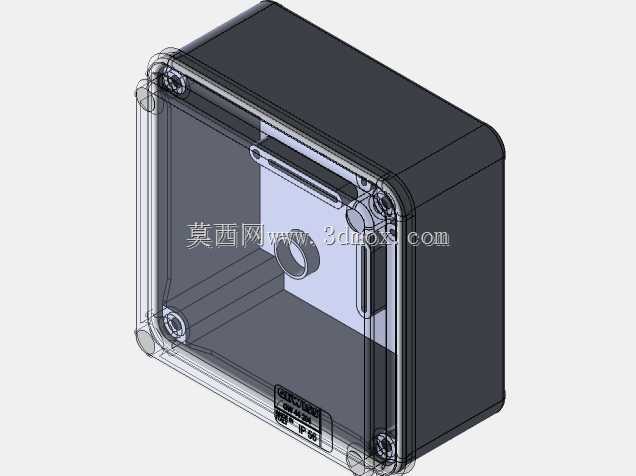

　　螺纹盖的设计重点在于反复拆装后的配合可靠性。普通螺纹结构不需要复杂卡扣，检修人员通过旋转盒盖即可完成开启与闭合，适合需要定期检查端子松动、凝露情况和线缆密封状态的位置。盖体与盒口之间预留密封件压缩空间，实际产品可在该区域布置橡胶圈或发泡密封条，使防护能力达到IP56等级要求，抵御喷水、粉尘和短时雨淋。建模时需要特别关注盒口唇边的壁厚变化，密封槽不能过深，否则盖体旋合后密封条压缩量不足；也不能过浅，否则锁紧力偏大，容易造成盒口边缘翘曲。

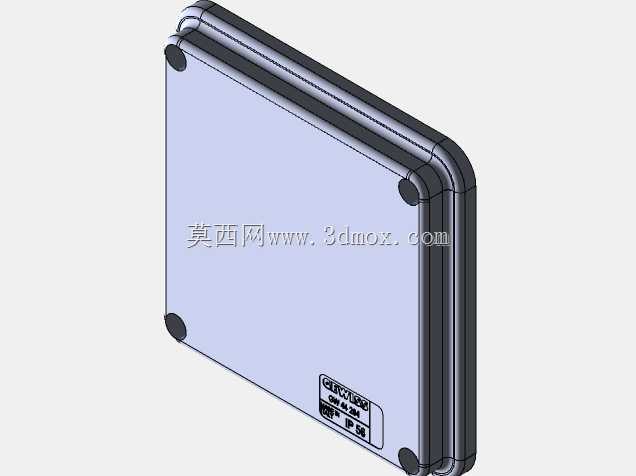

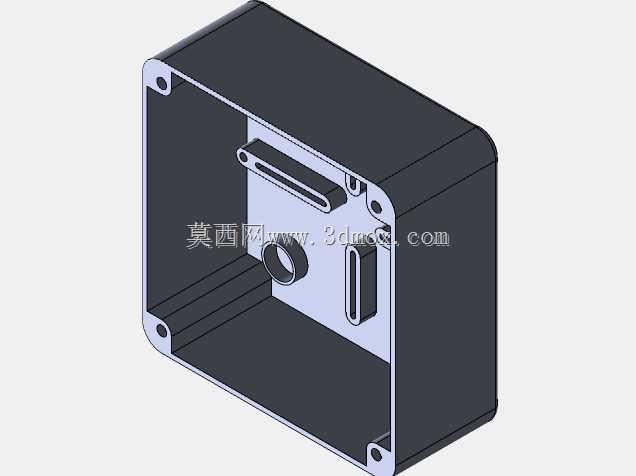

　　盒体侧壁采用均匀壁厚思路，外轮廓方正而内壁随立柱、加强筋和密封区域局部加厚。底部可见若干加强与定位结构，它们一方面提高盒底承受端子螺钉拧紧时的局部刚度，另一方面为线缆接头、格兰头或内部安装板提供定位参考。若现场需要从侧面引入电缆，可在平整侧壁上开孔安装防水电缆接头；若采用底部进线，则盒底平面能够提供稳定的钻孔和密封面。对于三维结构设计人员来说，这类壳体不能只看外观尺寸，还要核对盒内净高、螺钉柱间距、盖体旋合行程以及线缆入口与端子排之间的干涉关系。

　　从安装边界看，100mm见方的底面适合直接固定在墙面预埋板、设备机架平面或标准安装支架上，50mm的高度能够容纳弯曲后的多股导线，但在密集并排布置时仍需为左右电缆接头和工具操作留出间隙。盒体开口较大，手或螺丝刀可以从上方进入四角紧固位置，这对现场维护很关键。若将其用于传感器接线，盒内可放置端子、浪涌抑制元件或小型接线模块；若用于照明配电，则可布置短接片和接地端子，不同配置都依赖四角立柱和底部平面提供统一安装基础。

　　结构建模过程中，方形外盒、内腔抽壳、四角螺钉柱、盒口密封面和盖体螺纹需要保持清晰的装配关系。螺纹区域不必追求完全按加工牙型复刻，但旋合直径、起止位置、退刀空间和盖体压合面必须准确，否则工程出图或干涉检查时会误判装配。盒体底部的标识区域采用浅浮雕形式，不会明显削弱底面强度，也能在注塑时随壳体一次成型。整体结构没有复杂运动机构，难点集中在注塑工艺、密封压缩、端子布局和安装维护之间的平衡，适合作为电气防护外壳设计、钣金机架配套以及弱电系统选型时的三维参考结构。
