赛车换挡提示灯模块车载警示装置

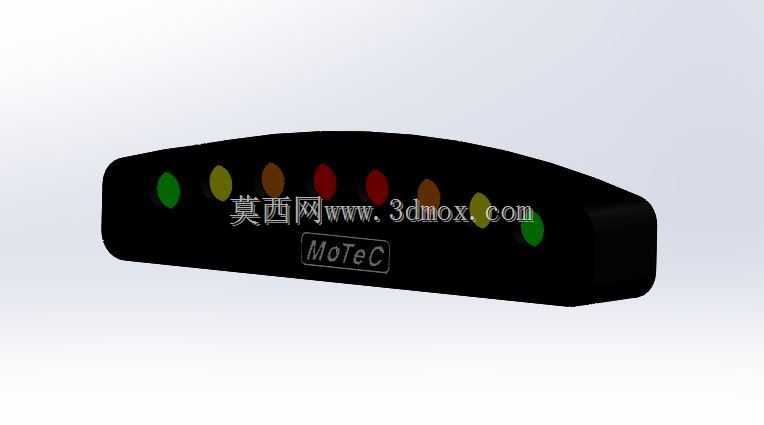

　　该装置对应赛车驾驶舱内常见的换挡提示模块，主要服务于场地赛、拉力赛及高性能测试车辆的转速提醒场景。车手在高强度驾驶中视线难以频繁离开赛道，传统仪表读数会分散注意力，因此这类外置灯条被布置在方向盘上沿或仪表台正前方，通过一排高亮度LED逐级点亮，提示发动机已接近最佳换挡转速。装置本体采用低矮的弧形长条造型，上表面随驾驶员视野形成轻微拱度，使多颗指示灯能够沿横向均匀展开；两端做圆角收束，既减少驾驶舱内的磕碰风险，也让整体轮廓更贴合仪表台边缘。

　　从结构角度看，外壳可理解为一个细长的遮光罩与底座组合体。正面黑色面板承担遮光与对比度增强作用，彩色灯珠在未点亮时保持低视觉干扰，点亮后又能在头盔视野中形成明确警示。灯色通常由两侧绿色向中间黄色、红色过渡，对应转速由低到高的区间；最外侧绿色灯可作为低转速或预备状态提示，中间黄灯表示进入升挡窗口，红灯则表示到达极限转速。弧形面板的曲率并非单纯装饰，它决定了每颗灯珠相对于驾驶员眼睛的入射角，建模时需要保证灯孔轴线、面板法线与观察方向之间的关系，避免灯光被外壳边缘遮挡。

　　实际安装时，该模块多固定在方向盘后方、仪表罩上方或数据采集系统附近。其厚度需要控制在较低范围，避免遮挡赛道视线或与方向盘、拨片、线束发生干涉；底面应预留平整安装面，可通过双面胶、扎带、支架或小型螺钉固定。两端圆角和窄长比例有利于在拥挤的赛车仪表台中布置，也方便沿风挡下沿横向贴装。若用于模拟器或测试台架，同样可以将其安装在方向盘基座上方，作为驾驶反馈装置。

　　三维建模时应重点处理外壳的分段关系：外层黑色罩体、正面灯孔阵列、底部盖板以及正面品牌标识区域都需要保持清晰边界。灯孔并非简单圆孔阵列，而是沿弧面等距分布，孔位需要跟随曲面法向定位；面板上的轻微内凹或凸台可用于增强灯珠遮光效果。底座与上盖之间应考虑卡扣或螺钉连接的工艺逻辑，即使外观模型不展开内部PCB，也应在壁厚、分模线和装配空间上保留合理尺寸。端部不宜做成尖锐直角，圆角半径既要满足视觉柔和度，也要考虑注塑或3D打印时的成型可行性。

　　功能层面，该模块本质上属于车辆数据显示终端的外围警示部件，可与发动机电控系统、数据记录仪或仪表盘联动。它不承担复杂运算，而是把转速、挡位、报警等信号转换为直观灯光信号。对于结构设计者而言，需要关注的不是电路算法，而是灯珠可视角度、外壳遮光能力、安装位置、振动环境下的固定可靠性以及驾驶舱空间边界。赛车工况中振动明显，模块内部若设置电路板，支撑柱、筋位和线束出口都应避开高应力区域；外壳材料通常倾向于轻质、耐冲击的黑色工程塑料，以兼顾重量控制与驾驶舱安全。

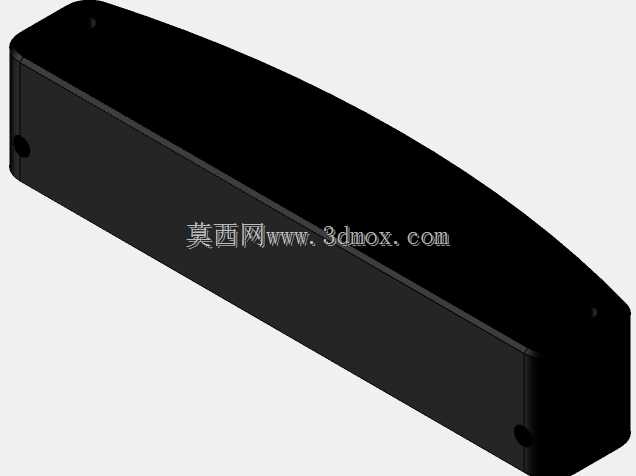

　　外形尺寸方面，这类灯条一般呈横向狭长比例，长度远大于高度和深度，适合在方向盘上缘形成连续光带。建模时可将整体拆分为弧形上壳、底部安装板、灯孔透光件和标识片几个层级；上壳前缘可略微抬高，形成遮阳檐，减少环境光对LED识别的影响。底部需要保持相对平直，以便与支架或仪表台表面贴合；若底面存在弧面，则应配套设计可调支架。灯孔间距要兼顾辨识度与整体紧凑性，过密会导致相邻灯光晕重叠，过疏则无法形成逐级递进的转速条效果。

　　在整车装配校核中，该装置虽然体积小，但对人机视野影响直接。布置过低会被方向盘轮缘遮挡，过高则可能侵入风挡视线；合理位置通常位于驾驶员正常注视赛道时的余光区域，无需转头即可感知颜色变化。模型完成后，可结合驾驶舱坐标检查灯面与眼椭圆之间的角度关系，并确认模块与方向盘转动行程、换挡拨片、雨刮开关及仪表罩之间不存在干涉。对于改装车和赛车工程团队，该类模块的结构数据可用于驾驶舱布置、支架设计、线束走向规划以及快速维修拆装方案确认。
