格威斯带螺纹盖IP56防水接线盒结构

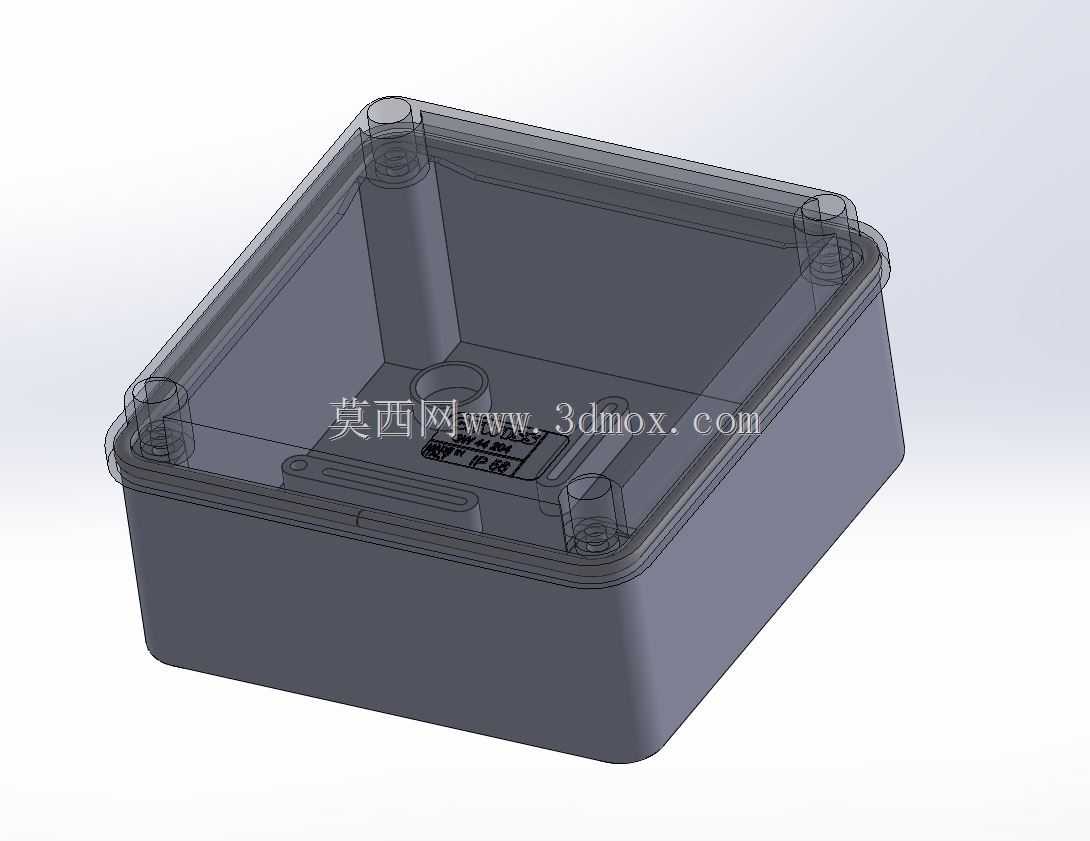

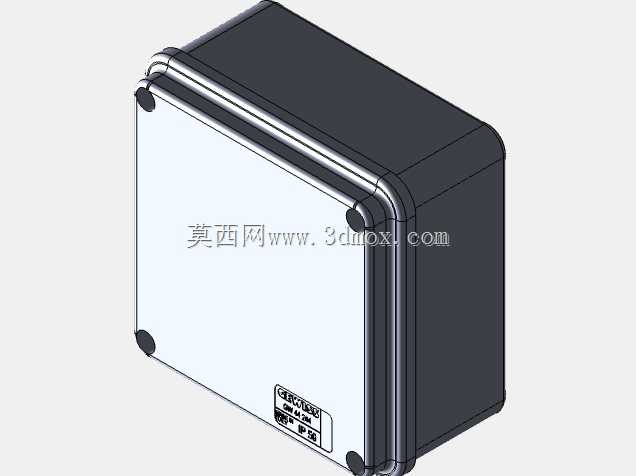

　　这款接线盒的设计首先围绕户外电气布线的防护需求展开，IP56的防护等级意味着它可以完全阻挡粉尘进入壳体内部，同时能够承受任意方向的低压水柱喷射而不出现进水故障，适配厂区户外布线、露天设备电气接点防护、园林景观配电、沿海高湿高盐雾环境下的线路转接场景，也可用于室内潮湿区域比如卫浴间配电、地下管廊线路节点、食品加工车间冲洗区域的电气接点容纳。从结构设计来看，盒体采用方形深腔结构，100×100×50的外形尺寸属于紧凑型防护壳体，内部预留的空间足够容纳3-4组导线对接端子，或是小型的线路转接板、微型整流模块，不会因为空间冗余造成安装浪费，也不会因为腔体过窄导致端子排布拥挤、导线弯折半径不足留下安全隐患。盒体边角做了圆弧过渡处理，一方面是注塑成型时能够减少应力集中，避免壳体在受外力冲击时出现边角开裂，另一方面圆弧结构在清洁时不会残留卫生死角，适配有卫生清洁要求的生产车间使用。盒盖采用普通螺纹旋合结构，相比卡扣式连接，螺纹连接的密封压力更均匀，配合盒口的密封胶圈能够持续保持稳定的防护等级，不会因为长期使用卡扣疲劳导致密封失效，同时螺纹盖的拆装不需要专用工具，日常线路检修时徒手即可完成开盖操作，降低现场维护的工具要求。

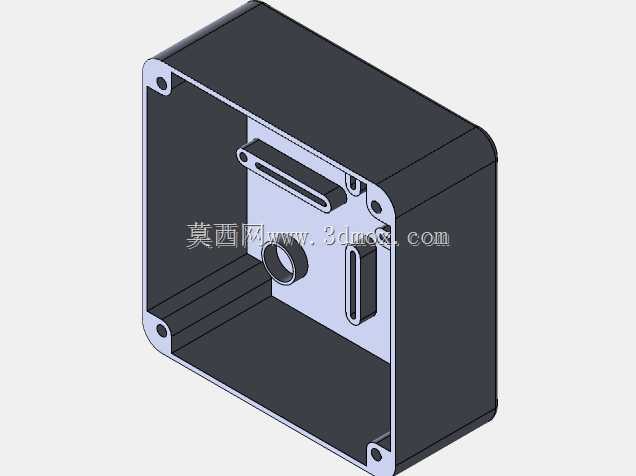

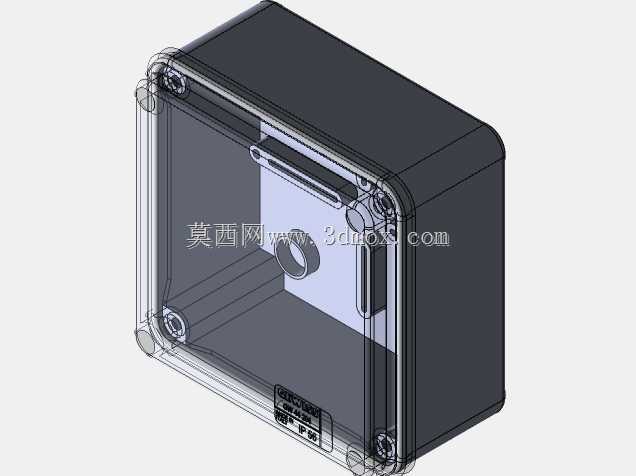

　　盒体内部的四个角位设置了一体式的安装柱，柱体内嵌铜质螺纹嵌件，安装柱的高度经过精确计算，当盒盖旋紧后，内部安装的端子排或者线路板不会与盒盖内壁发生干涉，同时安装柱的位置避开了导线进出的走线路径，不会出现导线被安装柱挤压破损的问题。盒体侧壁预留的敲落孔位置经过结构优化，敲落孔的壁厚比主体壁厚薄30%，现场施工时可以根据进线方向轻松敲落对应位置的孔位，不需要额外使用开孔器，同时敲落孔的边缘做了钝化处理，不会划伤穿入的线缆绝缘层。

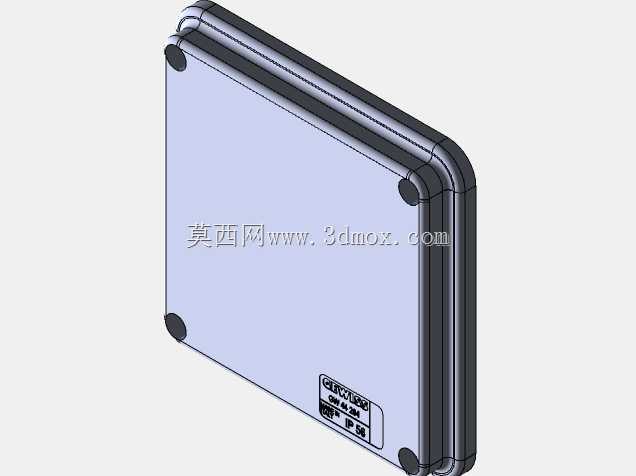

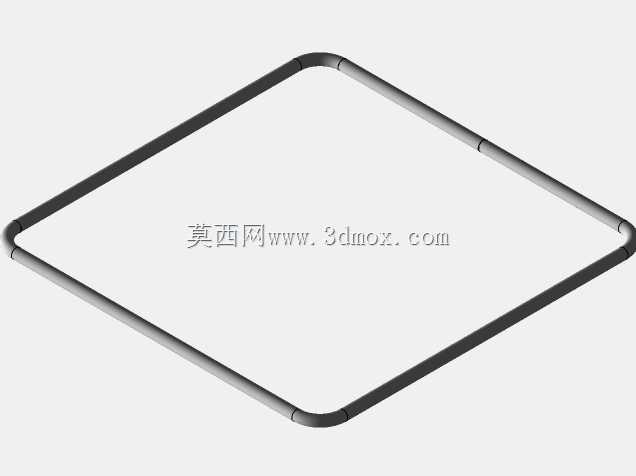

　　从安装边界来看，盒体背部的两个安装挂孔间距为78mm，适配常规的电气安装板、墙面膨胀螺丝安装间距，安装时不需要额外打孔适配，挂孔采用葫芦孔设计，施工时可以先将螺丝固定在安装面，再将盒体挂入后微调位置，降低高空作业或者狭窄空间内的安装难度。盒体的壁厚均匀控制在2.5mm，既能够保证壳体的结构强度，在承受10J的外力冲击时不会出现破裂，也不会因为壁厚过厚造成材料浪费、整体重量超标。内部腔体的底部做了浅网格状的加强筋，既能够提升盒体底部的抗变形能力，在墙面不平整时安装不会因为螺丝锁紧导致盒体扭曲变形，也能够让内部安装的元件与盒底之间留出微小间隙，避免凝露直接接触元件引脚造成短路。螺纹盖的外圈做了细密的防滑滚花，当操作人员佩戴劳保手套操作时也能够获得足够的摩擦力，不会出现打滑无法旋紧的问题，滚花的深度控制在0.3mm，不会积灰积污，日常冲洗时可以快速清洁干净。密封胶圈采用梯形截面设计，嵌入盒盖的密封槽内不会脱落，当盒盖旋紧时，胶圈受到的压力会均匀分布在盒口端面上，即使长期处于高低温交替环境下，胶圈也不会因为应力松弛出现密封失效的问题。

　　这款接线盒的结构设计充分考虑了现场施工、长期使用、后期维护的全流程需求，没有多余的冗余结构，每一处结构细节都对应实际使用中的痛点，比如内部安装柱的嵌件设计避免了自攻螺丝反复拆装后滑牙，葫芦孔安装结构降低了现场施工的难度，均匀的壁厚设计适配注塑成型的工艺要求，减少生产过程中的缩痕、翘曲问题，保证批量生产时的尺寸一致性。在电气布线系统中，这类防护接线盒是线路转接、分支、接点防护的核心部件，它的结构可靠性直接影响整个电气系统的运行稳定性，这款产品的结构设计在防护性能、安装便捷性、内部空间利用率之间找到了很好的平衡点，既能够满足严苛环境下的防护要求，也不会因为过度设计造成成本上升，适合批量应用在各类户外、潮湿、多尘的电气布线场景中。
