高架辊道式通用输送机架体结构设计

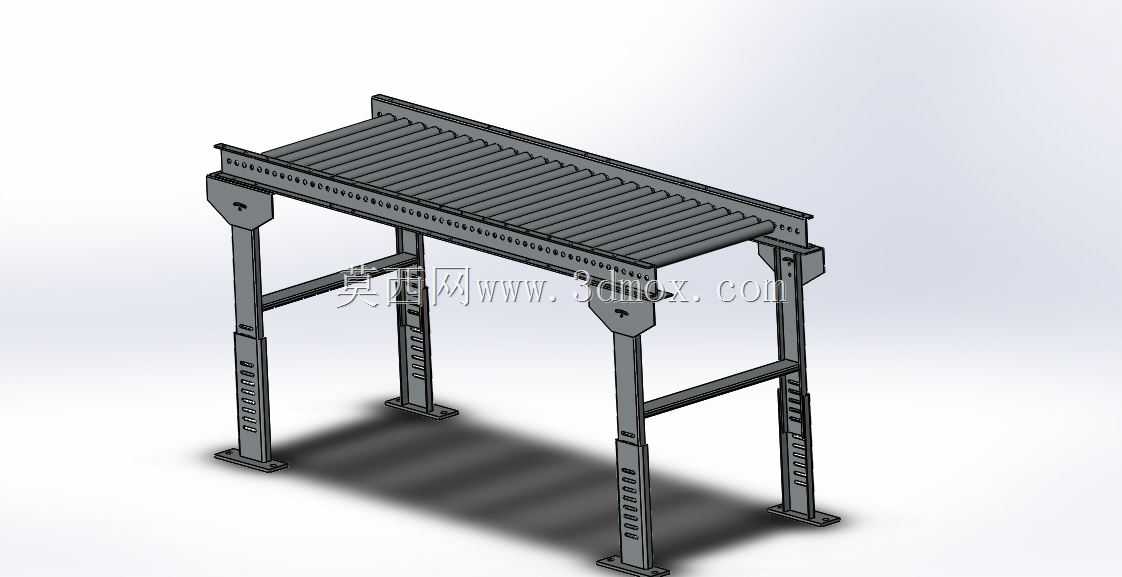

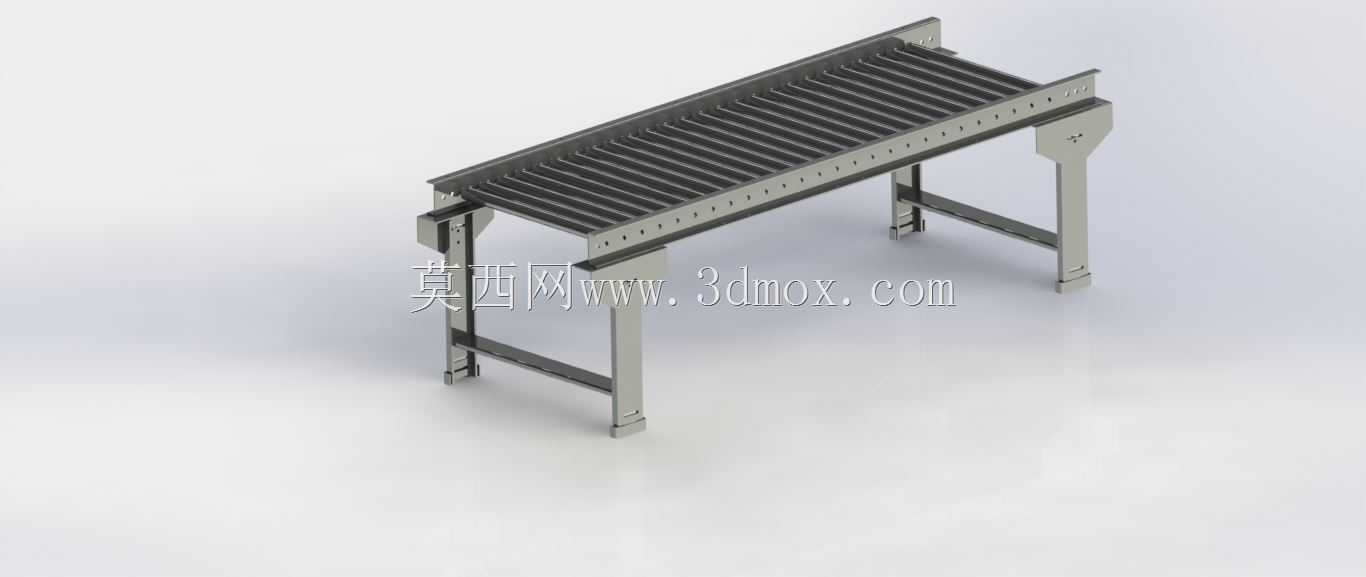

　　这套辊道式输送设备采用高架支腿布置，主体由上方辊道承载段与四立柱支撑框架构成，常见于车间跨工位物料转运、生产线空中衔接以及需要在输送线下方预留人员通行或设备布置空间的场合。区别于落地式皮带输送，辊道结构更适合承载托盘类、箱体类或具有刚性底面的工件，工件在多根平行辊筒上推移时摩擦阻力小，既可配合动力辊筒实现连续输送，也可作为无动力重力段或人工推送段使用。

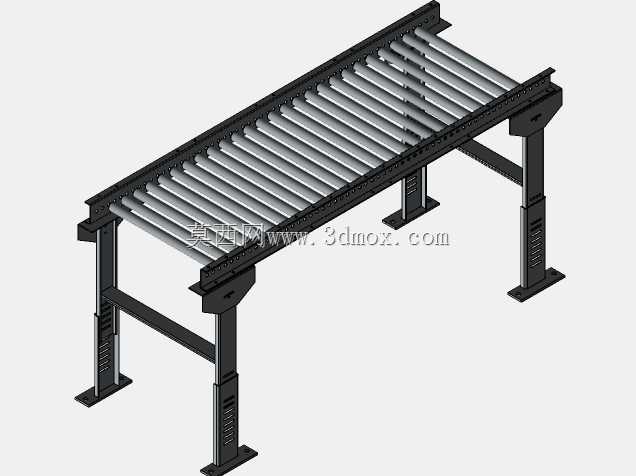

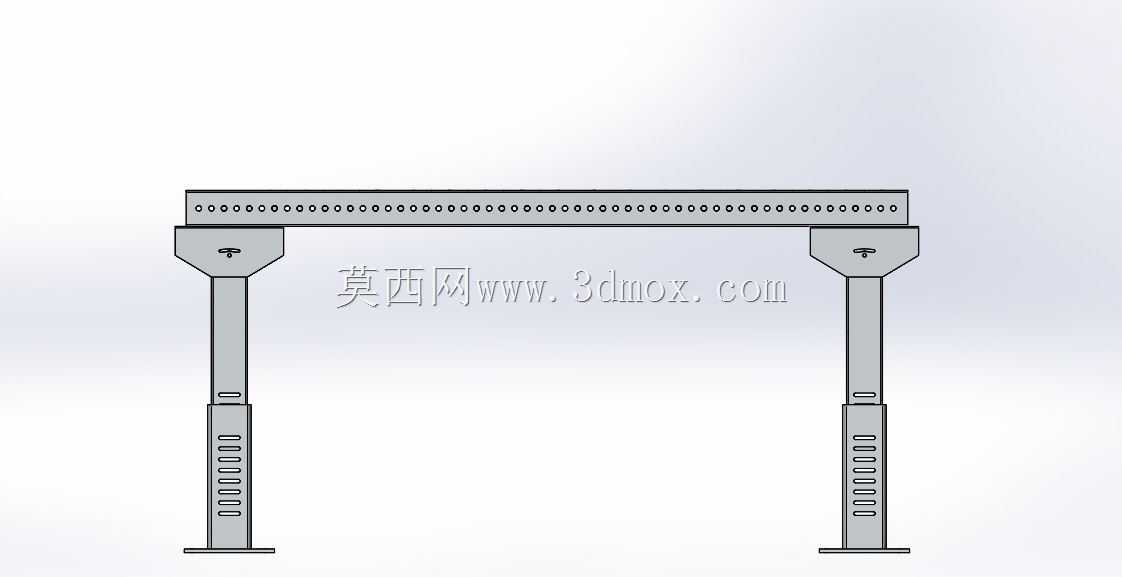

　　从结构组成看，上部承载段两侧为纵向梁，辊筒沿输送方向等距排列，形成连续支撑面。侧梁不仅承担辊筒端部安装定位，还要承受工件载荷引起的弯曲与扭转，因此梁体截面和连接方式需要结合跨距、单点载荷及输送节拍校核。架体四根立柱通过地脚板与地面固定，柱身开设多组调节孔，可在安装阶段对支撑高度进行分段调整，以适应不同生产线标高或地面不平的现场条件。立柱之间设置横向连杆与斜向支撑，使整体框架在受偏载、启停冲击或工件侧向挤压时保持稳定，避免立柱独立受力产生晃动。

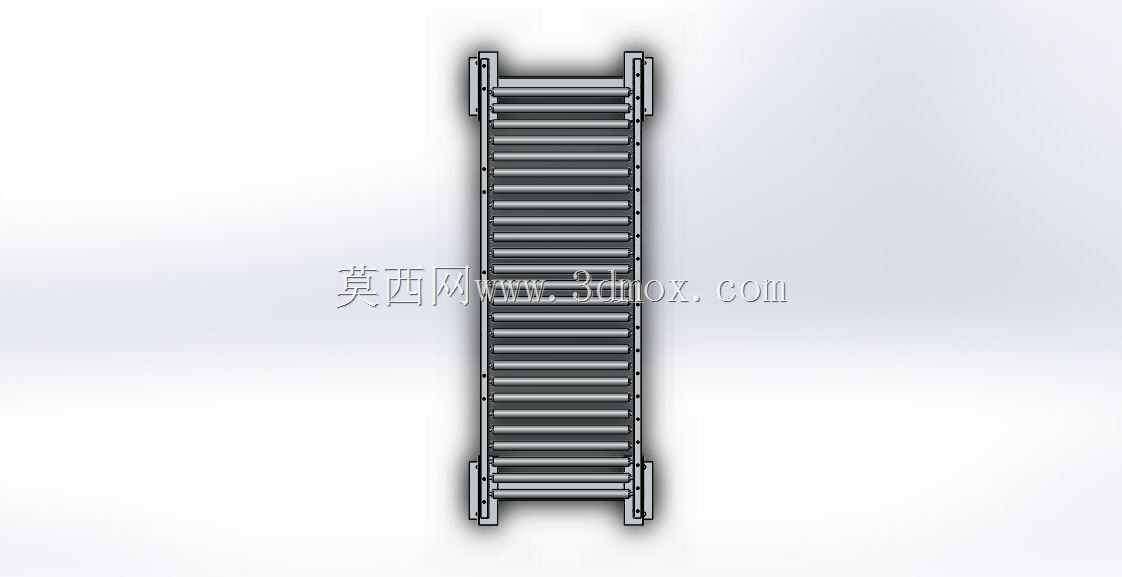

　　建模时需要重点处理辊筒间距与工件尺寸的匹配关系。若被输送工件底部支撑长度过小，辊距过大，工件经过时会出现下坠、卡滞或冲击辊面的问题；对于托盘输送，通常应保证工件下方始终有足够数量辊筒同时接触，以降低单点载荷并保证运行平稳。辊道宽度则依据工件最大宽度、导向间隙及侧边护板安装空间确定，过宽会增加机架成本和占地，过窄则容易造成工件跑偏、刮蹭。

　　支腿部分的设计不能只按静载估算。输送设备在实际运行中会承受工件上料冲击、辊筒传动扭矩、人员倚靠以及累积输送时的阻挡力，立柱与横梁连接节点应保证足够刚度。地脚板尺寸、地脚螺栓规格和地面混凝土条件需共同校核，尤其在高架布置时，设备重心抬高，抗倾覆和侧向稳定性比低矮输送线更关键。若现场需要频繁移位，可在支腿底部增加可调脚杯或移动脚轮，但脚轮方案必须配套锁紧机构，并重新评估制动状态下的稳定性。

　　安装边界方面，需预留辊道两端与上下游设备的衔接空间，包括工件过渡板、阻挡器、驱动单元、电控线缆及维护操作面。设备下方若作为通道，应核对净空高度、立柱间距与行人或小推车通行宽度；若下方布置其他机械，还要保证检修拆卸空间，避免立柱、横撑与设备运动范围干涉。辊道端部驱动段通常需要布置电机、链轮或同步带传动，三维布局时应将检修侧留出，不能把传动件紧贴墙面或其他管线。

　　设计思路上，该类设备强调模块化与可调性。立柱调节孔、标准化侧梁连接位以及可替换辊筒，使同一架体能够通过改变高度、辊距和宽度适配不同工位。对于多段拼接的长线体，还需统一各段接口尺寸和支撑标高，保证工件过渡时无明显台阶。钢结构件在焊接后应考虑变形控制，关键安装面需通过机加工或装配调节保证辊筒轴线平行，否则工件会在输送过程中持续跑偏，增加侧边摩擦和导向件磨损。

　　日常维护角度，辊筒转动灵活性、轴承座固定、链条张紧和地脚螺栓松动都是检查重点。架体表面采用涂装处理，可提升车间环境下的防锈能力；外露传动部位应设置防护罩，输送线两侧根据需要配置导向栏或挡边，以防止工件偏离辊道。整体结构没有复杂曲面，建模难点主要在于装配关系、孔位匹配、承载框架刚度以及现场安装空间的协同，而不是单件造型本身。
