机械臂长行程真空吸盘夹持工装

　　这套长横梁式真空吸盘夹持装置主要面向工业机器人或直角坐标机械手的末端取放作业，结构上采用双直线导轨承载、横梁跨距布置、多点吸盘均布的方式，适合板材、箱体、薄板件、包装件以及较大平面工件的搬运。与单吸盘或小范围吸具相比，该方案把吸附点沿工件长度方向展开，能够在工件表面形成连续支撑，减少薄板起吊时的中部挠曲，也能降低局部受力造成的印痕或变形。

　　从现场使用逻辑看，这类夹持器通常安装在机械臂法兰或移栽机构输出端，横梁上方设置中心连接座，用于与机器人第六轴、升降轴或平移模组对接。连接座位于横梁受力中心附近，可使两侧吸盘载荷尽量对称传递，避免偏载导致横梁扭转。双导轨沿长度方向贯穿主体，既承担吸盘支架的安装基准，也为吸盘位置调整提供导向。实际调试时，可根据工件宽度、长度、重心和表面平整度，沿导轨增减或移动吸盘支架，使吸附点避开孔洞、拼缝、加强筋和表面不平区域。

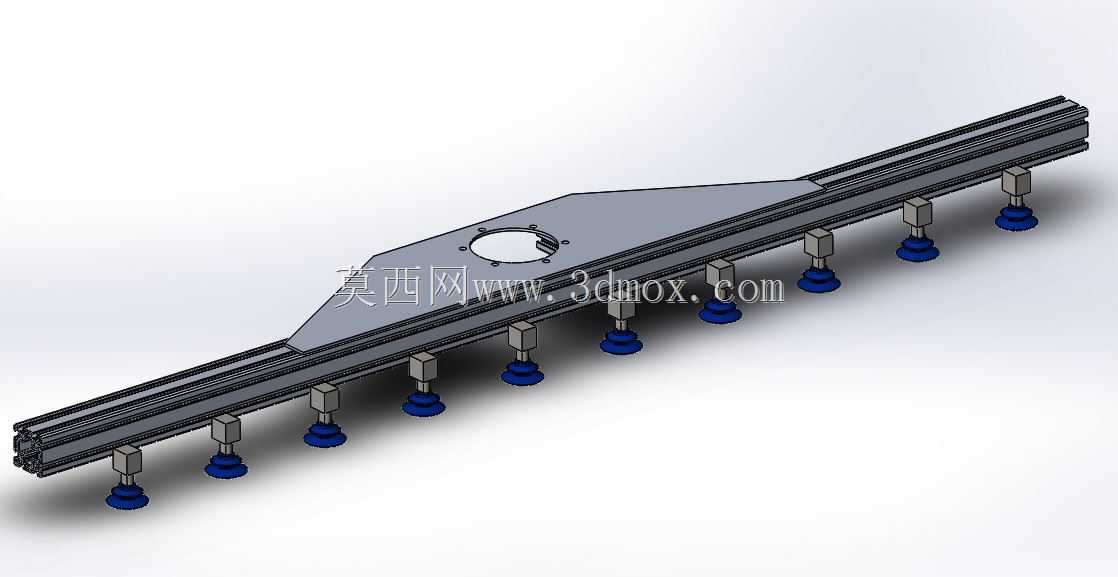

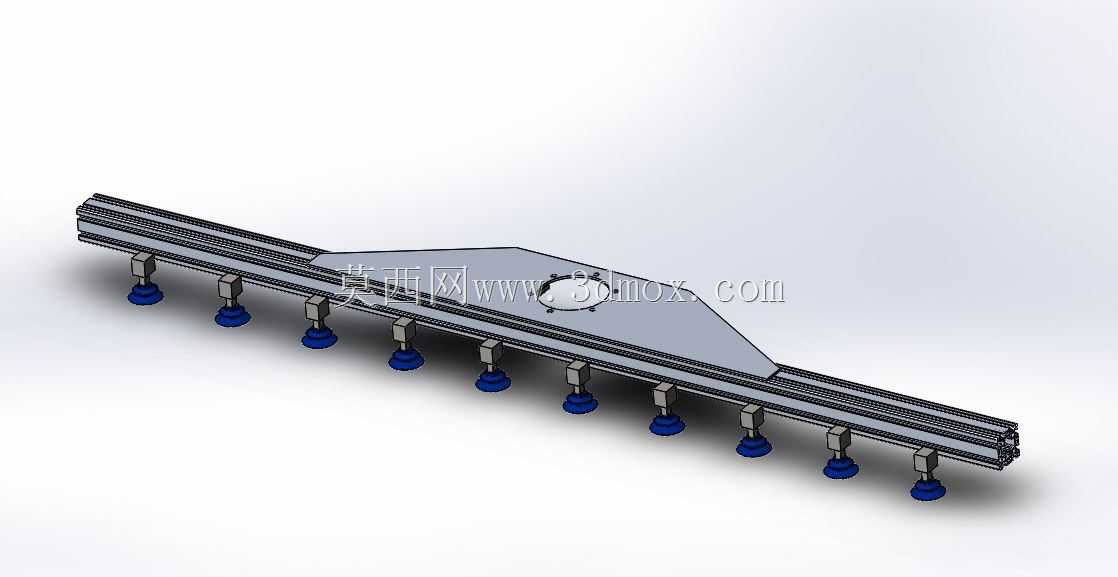

　　吸盘组件采用立柱式支架与蓝色波纹吸盘组合，支架下端保留一定高度差和调节空间，便于适应工件表面的轻微起伏。波纹吸盘在接触瞬间具有缓冲能力，垂直下压时可通过吸盘本体变形补偿少量高度误差，对于钣金板、木板、纸箱、塑料板等平面工件较为友好。多点吸附时，不需要每个吸盘都承担全部载荷，而是通过真空回路共同形成保持力；当个别吸盘经过轻微粗糙区域时，其余吸盘仍可维持整体抓取稳定性。若用于透气性纸箱或表面有纹理的工件，则需要在选型阶段结合真空发生器流量、吸盘直径和泄漏量重新核算安全系数。

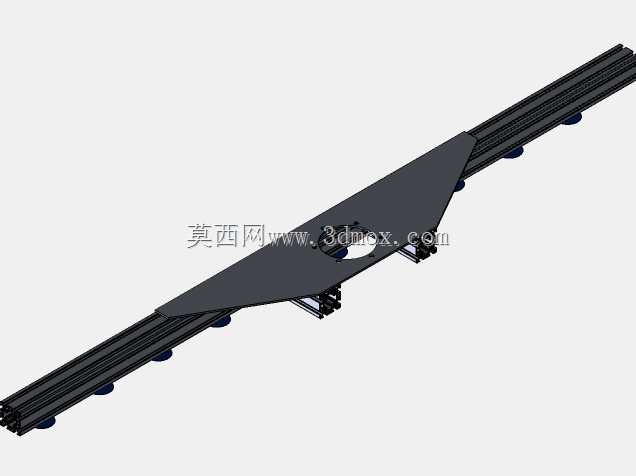

　　横梁外形为狭长板式结构，中部加宽并向两端逐渐收窄，这种布置兼顾了连接区刚度和端部轻量化。中心区域需要承受机械臂传递的加速、减速、翻转和急停载荷，因此板面在连接座周围保留较大实体区域；两端载荷相对较小，可通过外形收窄降低重量。对于长行程取放工位，末端工装的自重会直接影响机械臂有效负载和动态响应，过度加厚横梁虽然能提高刚度，却会增加惯性，使节拍变慢并加大关节负载。该结构在设计上更强调沿主梁方向的抗弯能力，吸盘载荷通过支架传递到导轨和横梁，再集中回到中部法兰连接区。

　　安装边界方面，需要重点核对横梁总长度与机械臂工作半径之间的关系。长横梁在旋转时会形成较大的包络空间，尤其在机器人第九轴、变位工位或密集产线中，两端吸盘可能先于臂体接近防护栏、料架或周边设备，因此轨迹规划不能只检查法兰中心点，还要对横梁两端做干涉验证。吸盘最低点至法兰连接面的距离决定了末端工装的垂向占用空间，进入料垛、箱柜或机床内部时，应预留吸盘压缩量、工件厚度和安全间隙。若工件需要翻转，吸盘支架与工件边缘之间的侧向距离也应纳入仿真，防止翻转过程中支架磕碰料架。

　　结构建模时，导轨、横梁、连接座、吸盘支架和吸盘本体应按实际装配关系分层处理。导轨与横梁之间可视为固定安装面，吸盘支架与导轨滑块之间设置压紧或锁紧结构，方便位置调整；吸盘与立柱之间保留接头高度，便于后续接入真空管路。管路虽然在外观中未完全展开，但工程设计时需要沿横梁布置气管或分气块，尽量使管线贴近主梁，避免机器人运动时管线甩动。多点吸盘可按区域分组，例如中部一组、两端各一组，以便在抓取不同尺寸工件时关闭不需要的吸盘，减少无效泄漏。

　　该夹持器适用于自动化码垛、钣金上下料、板材拆垛、包装线拾取、木工板搬运和箱体移栽等场景。对于表面平整、刚性较弱或不适合机械夹紧的工件，真空吸附能够减少夹爪对边缘的依赖，也不会像夹持式夹具那样占用工件侧边空间。设计人员在复用该结构时，应根据工件重量确定吸盘数量和直径，根据工件长度调整横梁跨距，根据机械臂负载限制控制整体重量，并在仿真中校核横梁挠度、吸盘反力、法兰连接强度以及急停工况下的动态载荷，使末端吸具在稳定性、可调性和通过性之间取得平衡。
