赛车前轮前端安装支座结构设计

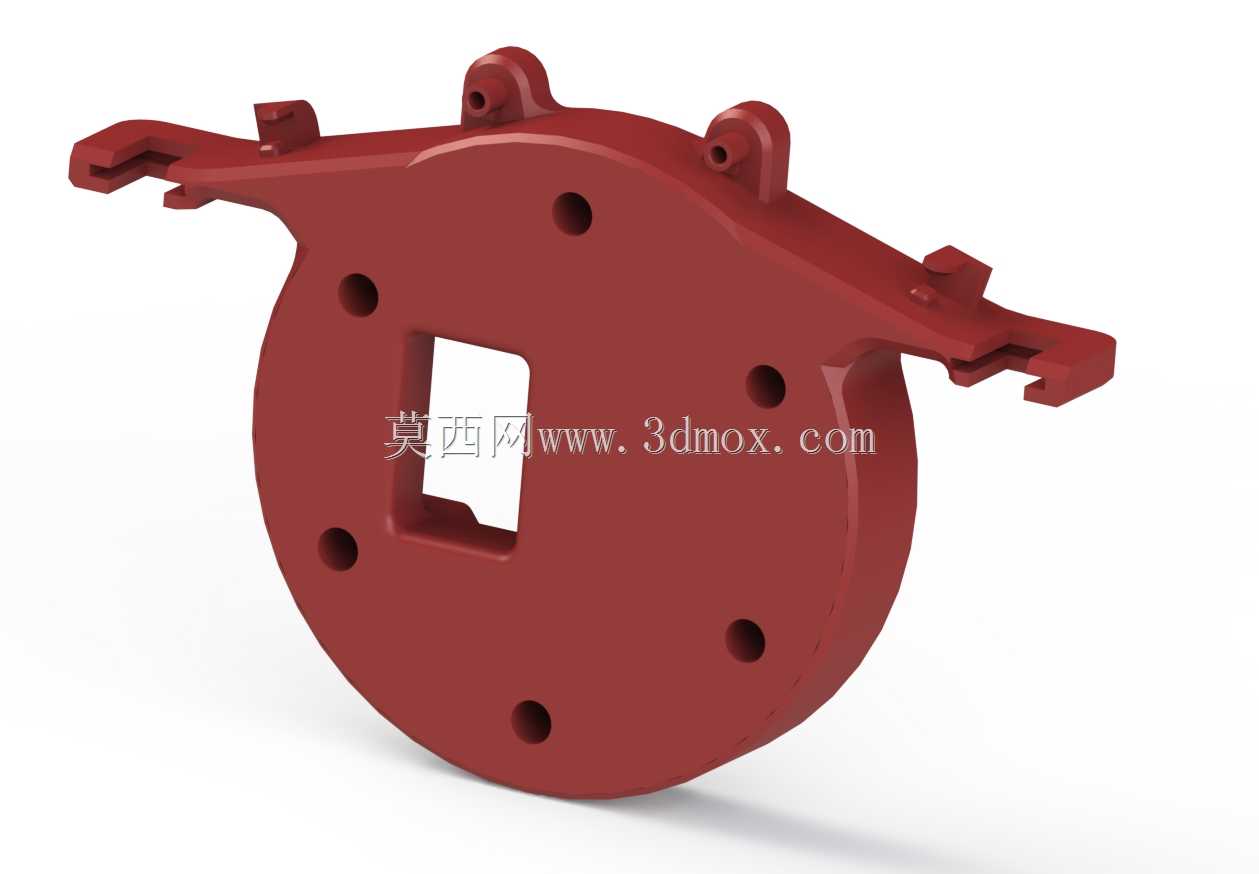

　　该结构件围绕竞技类赛车前轮前端的安装定位需求展开建模，整体为一体化盘座搭配双侧外伸卡接臂的构型，核心作用是为前轮周边的传感、定位组件提供刚性安装基准，同时衔接轮端周边的限位结构，在赛车行驶、转向过程中保持组件的相对位置精度，避免颠簸、急加速急减速工况下出现安装偏移。

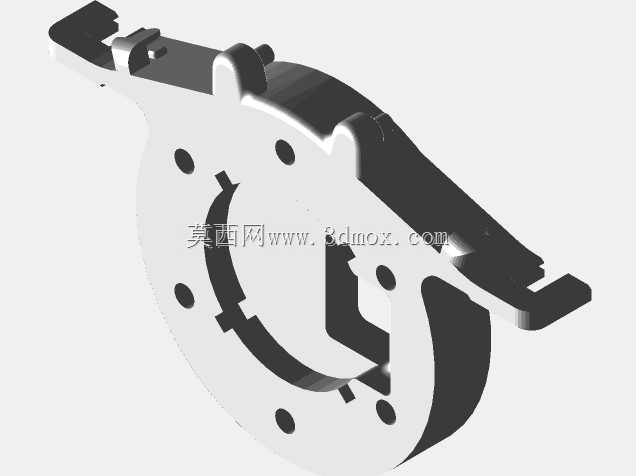

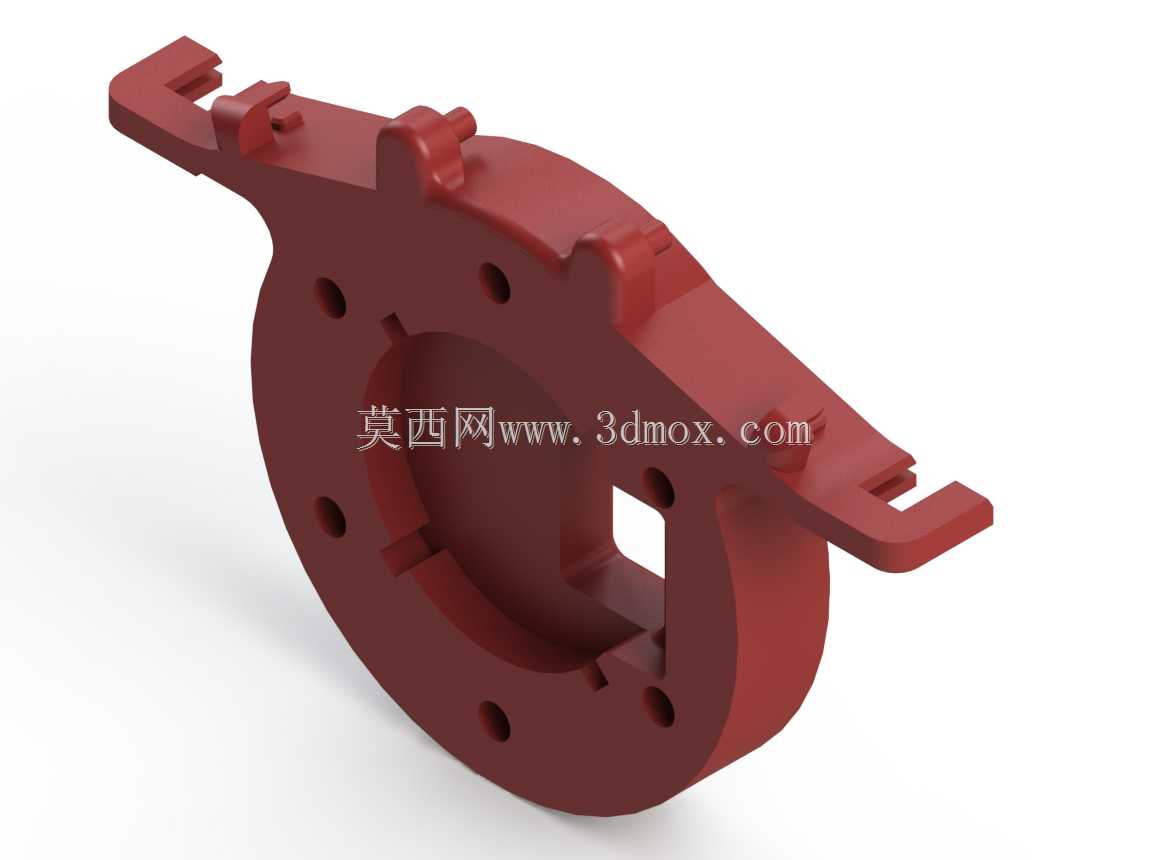

　　从实际装车场景来看，这类支座处于前轮轮腔内侧的紧凑空间内，周边需要避让转向拉杆、制动管路、轮辐旋转边界，因此整体轮廓没有采用规则的圆形法兰设计：中心为大尺寸中空环形基体，环壁周向均匀布置多组贯通安装孔，孔位沿环向对称分布，既可以通过紧固件穿装固定前端附属组件，中空区域也为轮端转轴、线束穿行预留了足够空间，不会和旋转件发生运动干涉。双侧向外延伸的臂体末端做了卡扣式钩头结构，不需要额外加装压块就可以卡入车架预设的卡槽内，装配时先将两侧卡钩对位卡入限位槽，再拧入环周的紧固螺钉，单人即可完成对位安装，在赛事维保需要快速拆装检修的场景下，能大幅缩短轮端组件的更换耗时。

　　设计过程中首先要锁定的是安装边界：环形基体的外径需要匹配轮腔内侧的预留安装空间，环壁厚度在保证刚性的前提下做了适度减薄，臂体从环身向外延伸的长度经过校核，末端卡钩的中心距完全对应车架上的两个卡槽间距，卡钩的钩头厚度和卡槽的槽宽采用小间隙配合，既保证卡入后不会出现横向窜动，也不会因为间隙过小导致装配卡滞。环身上凸起的多组定位凸台，分别对应不同外接组件的定位槽，凸台的高度统一控制在几毫米量级，既可以起到装配防错的作用，也能承受组件工作时传递的侧向剪力，避免紧固件承受全部剪切载荷。

　　工况校核层面，赛车在赛道行驶时会持续承受高频振动，转向过弯时轮端会传递较大的侧向载荷，因此整个支座的壁厚过渡全部采用圆角衔接，尤其是臂体和环形基体连接的根部位置，没有出现直角转折，从根源上避免应力集中导致的臂体断裂。环周的安装孔全部做了沉台处理，螺钉装入后钉头不会高出支座表面，不会和周边旋转的轮辐发生刮擦。臂体上预留的小凸柱结构，可用于固定线束卡扣，将轮端传感器的线束沿臂体走向规整固定，避免赛车行驶过程中线束晃动被运动部件磨损。

　　建模时所有配合面的公差逻辑和实际加工要求对齐：卡钩的配合面、环身的安装端面都设定为平面度要求较高的基准面，非配合的外表面做了顺滑的曲面过渡，既可以降低注塑或者机加工过程中的应力变形，也能减少轮腔内部的气流紊流。整个结构没有多余的冗余特征，在满足安装强度、定位精度的前提下尽可能控制自重，符合赛车部件轻量化的设计取向，装配完成后支座和车架、轮端组件形成稳定的刚性整体，在剧烈的赛道工况下也能保持前端组件的位置稳定。
