小米运动相机镜头防护盖带挂绳孔结构

　　户外拍摄、骑行记录、巡检取证这类场景里，运动相机往往要跟着使用者经历颠簸、扬尘、雨水溅射和频繁取放，镜头前端的光学镜片一旦被砂砾划伤或者被硬物磕碰，整套设备的成像质量会直接下降，更换镜片的成本远高于一个外置防护件，因此镜头端的可拆卸防护盖是随身影像设备里使用频率很高的小结构件。这款防护盖针对小米系小型运动相机的镜头端轮廓做适配，整体采用浅杯状包覆形态，侧壁形成连续环形围挡，扣合后可以把镜头外圈的凸起区域完整罩住，避免背包内钥匙、线材接头、工具边角直接接触镜片表面。

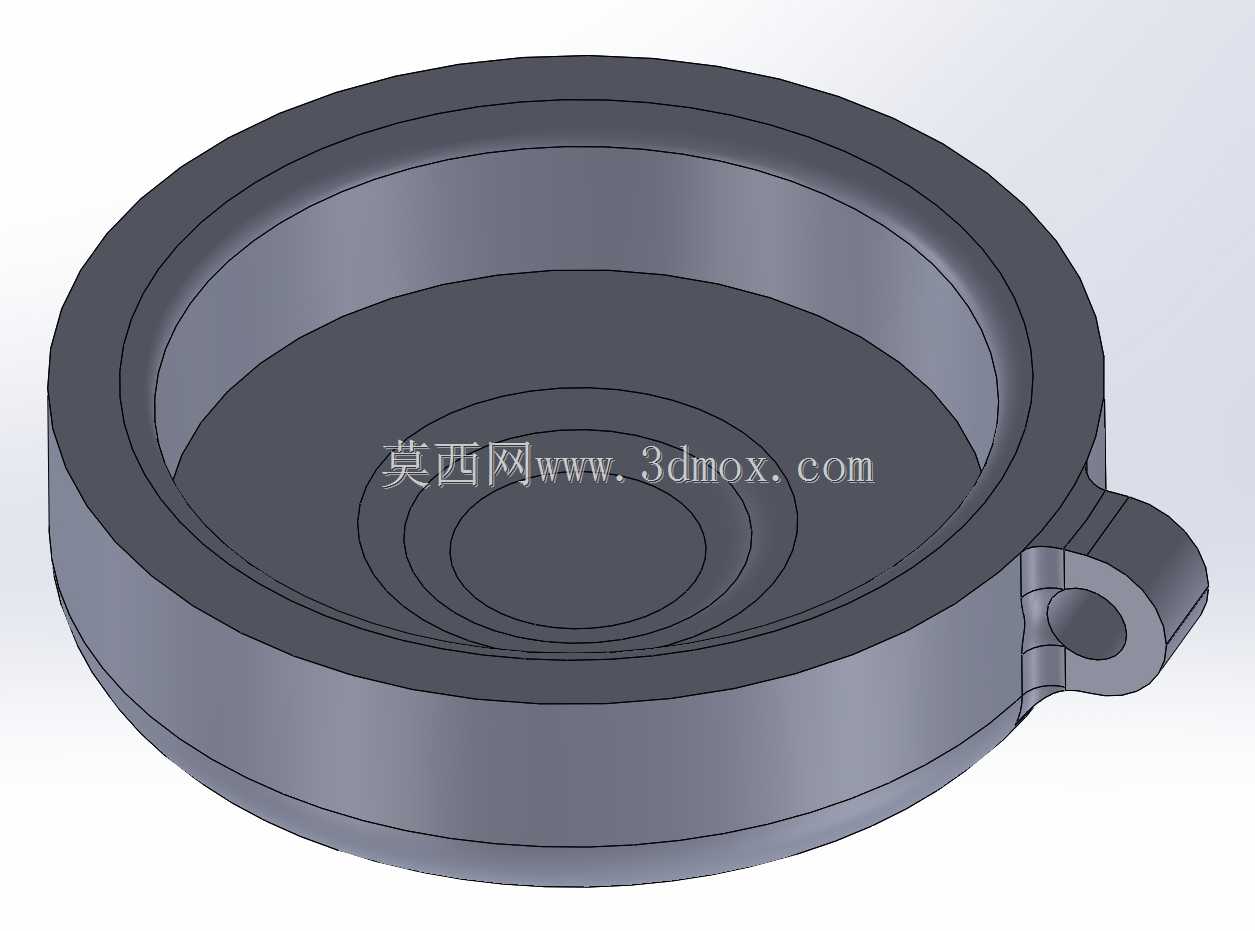

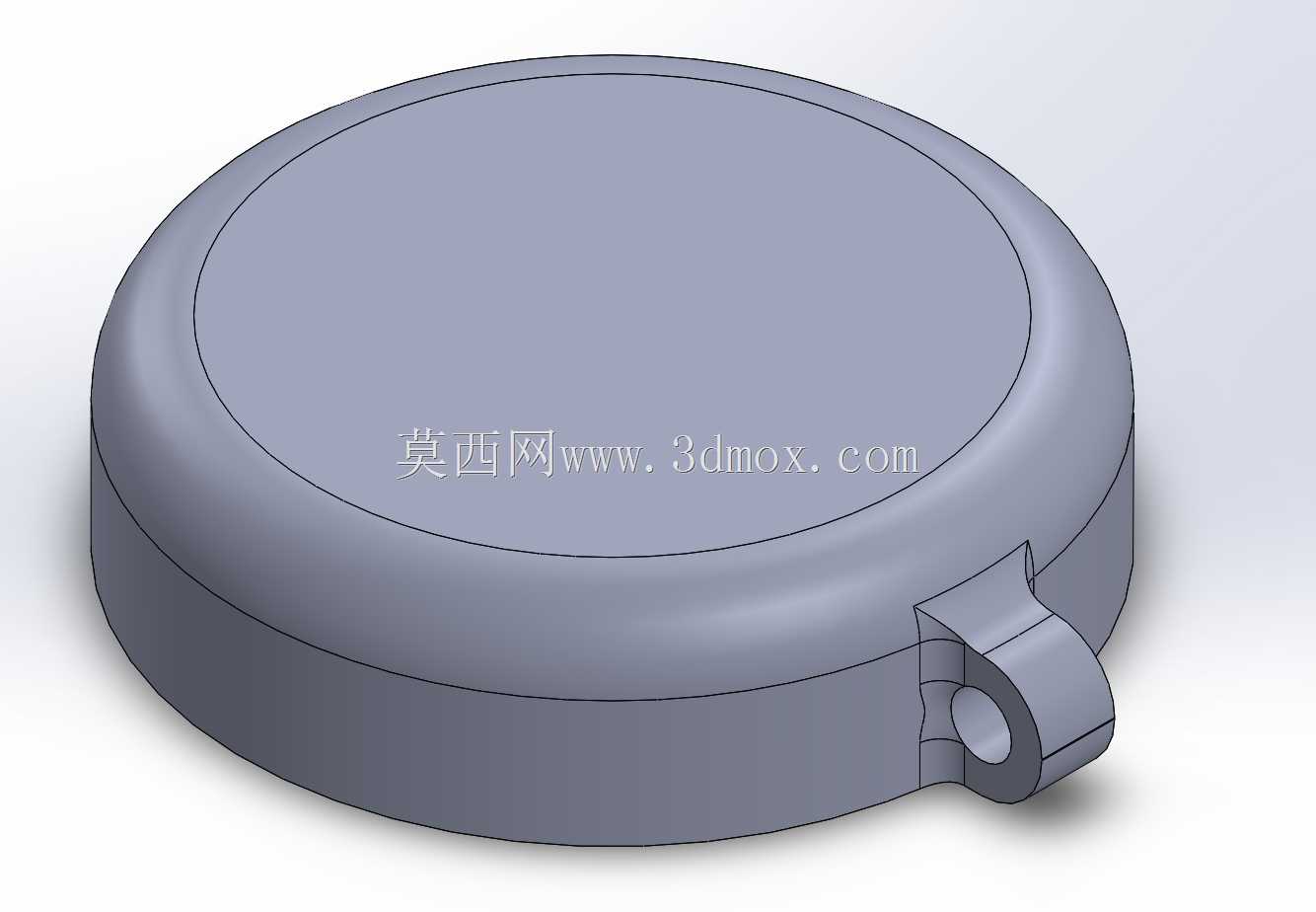

　　从结构布局上看，盖体主体为回转体形态，内腔设置多层同心环形台阶，最内侧的小凹痕对应相机镜头正面透镜处的微小凸起，装配后该位置留出避让间隙，不会让塑料盖体直接压蹭光学镜片；外圈台阶则与相机镜头筒的圆柱面形成小间隙配合，依靠塑料件自身的微量弹性抱紧，实现快速扣合与徒手摘取，不需要额外卡扣或锁紧机构。盖体侧向延伸出带通孔的挂耳，挂绳孔直径取2.5mm，可穿过细尼龙绳、硅胶挂圈或金属小环，把防护盖与相机机身、手腕带或背包挂点串联，解决拍摄时取下盖子容易随手遗失的问题，挂耳与盖体侧壁采用圆弧过渡连接，避免根部应力集中导致反复弯折后断裂。

　　实际建模时先依据镜头筒外径确定盖体内腔的配合尺寸，配合面预留合理的脱模斜度与装配间隙，既保证扣合后不会因轻微晃动松脱，又能在低温环境下塑料收缩时仍可正常摘取；内腔的环形凹槽深度按照镜头前端各层台阶的高度差对应设置，底部平面与镜片最高点保留安全间距，防止按压盖体时触伤镀膜。外轮廓边缘做小圆角处理，去除锐边，手持摘取时不会划手，也降低注塑成型时边缘应力开裂的概率。盖体壁厚保持均匀，避免局部壁厚过大产生缩痕，侧壁厚度兼顾刚性与弹性：壁厚过薄则抱紧力不足、容易脱落，壁厚过大则装配困难且成型周期延长。

　　这类防护盖在日常使用中承担的功能并不复杂，但结构细节直接影响使用体验：挂耳位置偏离盖体中心，挂绳受力时盖体不会被拉得歪斜翻转；内腔的避让凹痕精准对应透镜凸起，无需在盖内粘贴海绵缓冲片，减少长期使用后海绵残胶污染镜头的隐患；环形围挡的高度覆盖镜头筒前端大部分区域，侧向磕碰时冲击力先作用在盖体侧壁而非镜片外圈。设计过程中还要考虑盖体与相机机身其他部件的干涉边界，扣合状态下盖体外缘不能顶到相机边框、散热孔或外接滤镜接口，摘取时手指捏住盖体外侧的摩擦力足够，表面可做细微晒纹提升防滑性。对于三维结构设计人员来说，这类小型数码配件的建模重点不在复杂曲面，而在配合尺寸链、避让间隙、挂耳根部强度和注塑工艺性的平衡，把每一处配合台阶和过渡圆角处理到位，才能让一个低成本塑料件在频繁拆装、户外拉扯的使用条件下长期可靠工作。
