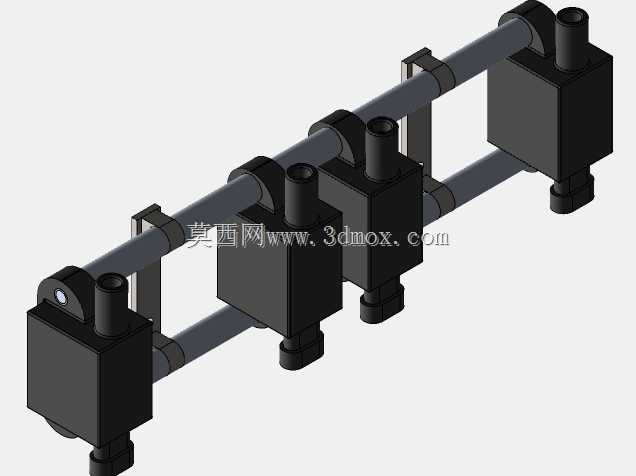

适配4G63缸距的LS2点火线圈总成

　　这套点火线圈总成的结构搭建，首先要锚定4G63四缸发动机缸盖上火花塞的安装孔位间距，四个独立点火线圈的输出端轴线必须和缸盖上火花塞的接入孔完全同轴，横向排布的跨接固定梁长度，刚好覆盖四缸火花塞的总跨距，梁体上预留的四个卡接位分别对应每一个线圈壳体的上部定位凸台，装配时不需要额外做位置找正，卡入后线圈下端的高压输出接头就能直接对准火花塞顶端的接电端口，不会出现偏斜导致的高压接触不良。从实际装车场景来看，这类组件多用于民用改装汽油机的点火系统升级，替换原厂分缸线式的分布式点火结构，每个气缸独立配置一个高压线圈，省去了长距离高压导线的电压损耗，点火能量的传递路径被压缩到最短，在高转速工况下，线圈的充磁时间能和ECU输出的点火时序精准匹配，

　　不会出现高转断火、点火延迟的问题。线圈本体采用方块式封闭壳体设计，壳体内部封装了初级绕组、次级绕组与升压磁芯，外壳做了绝缘灌封处理，既可以阻隔发动机舱内的油污、水汽侵入内部绕组，也能避免高压工作时对外界的电控信号产生电磁干扰。壳体侧面伸出的低压接电端口统一朝向外侧排布，接线时线束可以顺着缸盖外侧的走线槽布置，不会和周边的进气管路、气门室盖固定螺栓产生运动干涉。跨接固定梁和线圈壳体之间采用抱箍式锁紧结构，抱箍的内圆弧面和梁体的圆管外壁完全贴合，锁紧螺栓的预紧力不需要过大，就能限制线圈沿梁体轴向、径向的全部自由度，后期单独更换某一个缸的线圈时，只需要松开对应位置的抱箍，不需要拆解整根横梁，维护拆装的效率很高。梁体两端的立式固定支架，

　　下端的安装孔位对应缸盖上部预留的原厂安装螺柱，支架的高度经过匹配，让整套线圈组件安装完成后，线圈最顶端的高压输出塔和气门室盖上的防尘罩内表面保留足够的安全间隙，不会出现发动机运行振动时部件磕碰的问题。线圈下端的高压输出接头采用弹性导电结构，接头内部的导电弹簧可以补偿发动机热胀冷缩带来的微小位置偏移，哪怕缸盖在工作温度下出现微量形变，接头和火花塞顶端的接触压力始终保持在合理区间，不会出现接触电阻过大引发的点火能量衰减。设计过程中我们首先核对了4G63发动机缸盖的火花塞孔中心距参数，再反向推导四个线圈的安装定位尺寸，横梁的管径选型兼顾了结构刚性和整体重量，不会因为梁体过薄在发动机高频振动下出现共振变形，

　　也不会因为梁体过重给缸盖安装螺柱带来额外的载荷。线圈壳体的边角全部做了圆角过渡，没有尖锐的凸起结构，装配作业时不会划伤操作人员的线束与手套，壳体表面的散热筋沿着竖直方向布置，车辆行驶时的迎面风可以顺着筋条之间的沟槽流过，带走线圈连续工作产生的热量，避免绕组因为长期高温出现绝缘层老化。整个组件的安装边界完全控制在原厂发动机装饰罩的覆盖范围之内，不需要额外在缸体、车身上打孔改造，所有安装点位都复用发动机原有的预留固定结构，适配改装的门槛很低。在点火性能层面，独立线圈的结构可以让每个气缸的点火闭合角独立标定，针对不同负荷、不同转速下的工况调整线圈充磁时长，低负荷工况下减少充磁时间降低线圈发热，高负荷高转速工况下延长充磁时间保证点火能量足够点燃浓混合气，整套结构的布局紧凑，没有多余的冗余部件，四个线圈的排布走向和缸体的倾斜角度完全适配，不会和周边的进气歧管、燃油导轨出现空间干涉。
