卫浴壁挂式卷纸承托弹性卡扣支架

　　这款卷纸承托件面向民用卫浴、公共卫生间、酒店客房以及工装精装项目的纸巾挂载需求，核心作用是为卷筒卫生纸提供稳定的轴向支撑，同时保证纸卷转动顺畅、抽纸时阻力均匀，避免纸卷脱落、卡滞或者单侧下坠。日常使用场景中，使用者单手抽拉纸巾时，支架需要承受径向拉扯力与纸卷自重，长期处于潮湿、多水渍的卫浴环境，因此结构设计优先兼顾装拆便利性、夹持可靠性与耐锈蚀性能。

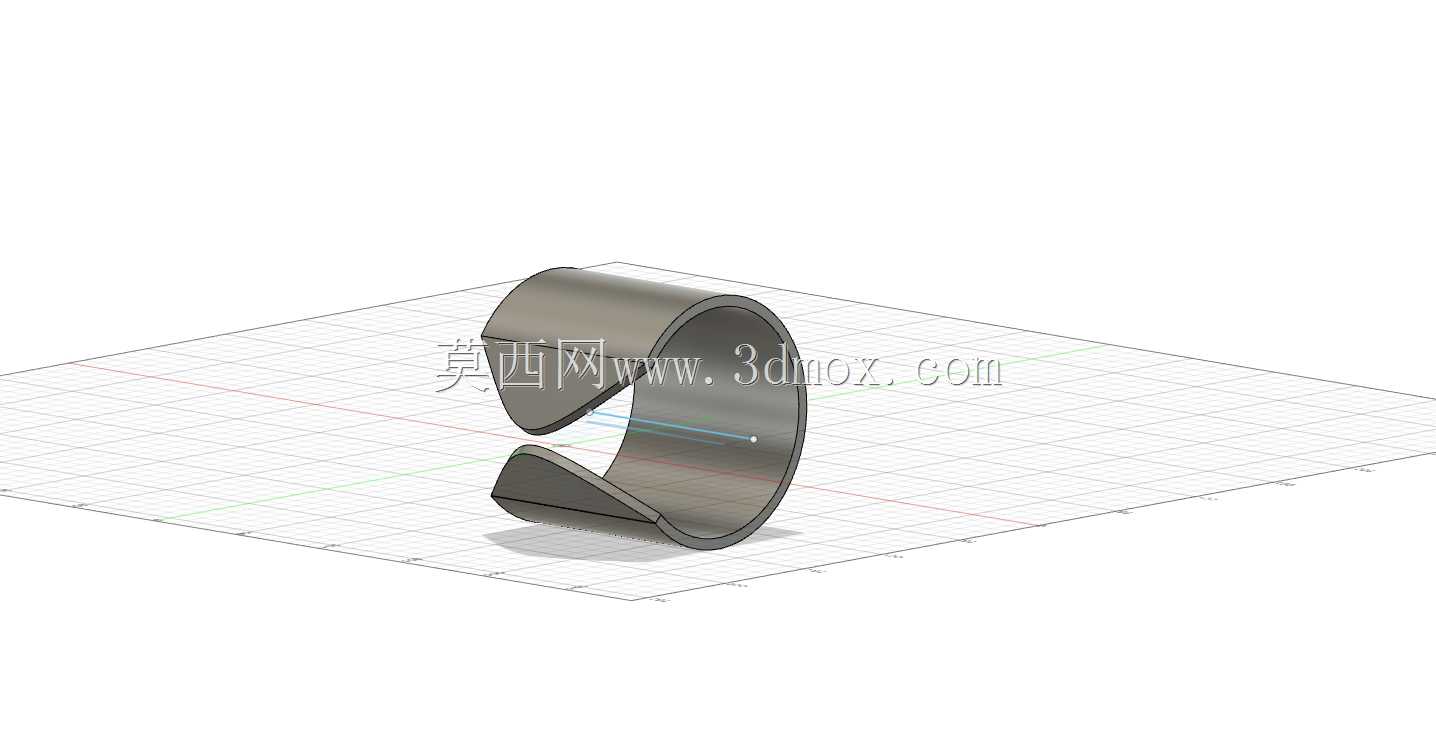

　　从结构形态来看，该件采用开口式弹性环抱构型，主体为近似C形的弧形承托臂，两端带有向内收卷的限位折边，整体依靠钣金弯折后的材料弹性实现夹持固定，无需额外紧固件即可卡装在配套壁挂基座上。这种设计思路省去了复杂的装配工序：安装时将支架开口对准基座挂杆推入，弹性臂在受力后张开，越过挂杆最大直径后回弹复位，两端折边随即勾住挂杆限位，完成轴向与径向的双向锁止；更换纸卷时只需轻抬支架端部，即可解除限位取出空纸筒，操作动作符合日常使用习惯，无需工具辅助。

　　受力层面，弧形主体的截面构型经过弯折强化，竖直方向承载纸卷重量时，弧面将集中载荷分散至整个臂体，避免局部应力集中导致永久变形；开口处的两个弯折端头做了圆弧过渡处理，既消除了锐边划伤风险，也在卡装过程中起到导向作用，让挂杆能够顺滑滑入环抱区间。弹性夹持力的取值经过适配：力度过小会导致抽纸时支架随纸卷窜动甚至脱落，力度过大则会造成装拆困难、长期使用后弹性衰减，设计中通过调整臂体展开长度、弯折圆角与材料厚度来平衡夹持力与操作手感，保证反复装拆后仍能保持足够的抱紧力。

　　安装边界方面，该支架的环抱内径适配市面主流壁挂纸巾架的挂杆直径，轴向宽度覆盖常规家用卷筒纸的筒芯长度，安装后纸卷与墙面之间预留足够间隙，避免纸卷转动时摩擦墙面造成纸巾磨损；支架下端的承托弧面与纸筒内孔贴合，纸卷转动时接触面为圆弧过渡，不会出现卡阻异响。针对卫浴潮湿环境，构件选材优先选用具备一定弹性的不锈钢或者表面做喷塑、镀锌处理的冷轧钢板，弯折后表面涂层连续无破损，能够抵御日常水汽、清洁剂喷淋的腐蚀，长期使用不易出现锈迹污染纸巾的问题。

　　在工程配套层面，这类支架属于卫浴五金系统中的末端承载件，设计时需要同步匹配壁挂基座的安装孔位、挂杆伸出长度以及墙面到挂杆的中心距：若挂杆伸出长度不足，纸卷会贴近墙面，转动时摩擦阻力增大；若伸出过长，则支架整体力臂变大，承重时挂杆根部弯矩提升，对基座固定强度要求更高。该模型的弧形轮廓在建模时通过扫掠与折弯特征还原钣金成型逻辑，开口间隙、折边角度与臂体曲率均按照实际钣金加工工艺设定，可直接用于展开下料、折弯工序的工艺参考，也能在卫浴产品选型、精装五金配套时做装配干涉校验，提前验证纸卷转动行程、装拆操作空间是否满足现场安装条件。

　　不同于一体式固定纸巾架，这种弹性卡扣式支架的维护成本更低，一旦支架出现弹性衰减或者表面污损，可直接单独拆卸更换，无需破坏墙面基座；在公共卫生间等高频率使用场景下，无螺丝外露的构型也减少了积污死角，清洁时可直接擦拭弧面，没有缝隙残留纸屑水渍。整体结构没有冗余零件，依靠自身构型实现夹持、承托、限位三项核心功能，兼顾了制造经济性与使用可靠性，适合批量配套卫浴洁具、精装工程以及民用家居改造场景。
