折弯环尾开口销锁紧定位结构

　　在各类需要销轴防脱、螺纹副防松的机械装配场景里，开口销是成本极低但可靠性极强的限位零件，这款带环形折弯尾端的开口销，和常规直尾劈开式开口销的使用逻辑有明显区别，它不需要装配后额外掰开支脚，自身尾端的闭环弯弧就可以形成轴向阻挡，在频繁振动、销轴存在小幅窜动的工况下，不会出现支脚被反复弯折后疲劳断裂、脱落丢失的问题。

　　从现场装配的实际需求倒推结构设计：常规直开口销穿入销轴径向通孔之后，需要操作人员用尖嘴钳把两个伸出的支脚分别向销轴端面两侧掰开，一个支脚贴平销轴圆柱面，另一个支脚弯折到销轴端面的凹槽内，避免销体从通孔中滑出。但在设备维护空间狭窄、销轴周边被其他管路或支架遮挡的位置，操作人员没有足够空间伸入钳子完成掰开支脚的动作，强行弯折还容易把支脚掰断，残段掉落到设备腔体内部形成多余物，引发传动卡滞。这款环尾开口销把两个支脚的末端预先弯折汇合，弯成一个平滑的闭合圆环，销体穿入通孔之后，尾端的圆环外径大于销轴上的安装通孔直径，直接就卡在通孔外侧，前端的直杆段穿过通孔后，杆身自带的纵向开缝让销体具备径向弹性，穿入过程中开缝轻微收窄，穿过通孔后弹性张开，和通孔内壁形成适度的胀紧摩擦力，不需要额外弯折尾端就可以完成轴向限位。

　　外形尺寸的适配边界需要结合安装点位逐一核对：销体的直杆段直径要和销轴上的径向通孔形成间隙配合，常规装配间隙控制在0.1到0.2毫米之间，间隙过大时销体在通孔内会出现径向晃动，设备运行振动过程中销体和孔壁反复撞击，长期使用会把通孔磨成椭圆，间隙过小则穿装阻力过大，冬季低温环境下五金件轻微冷缩，甚至会出现销体无法完全穿入的情况。直杆段的有效穿入长度要大于销轴的径向直径，保证销体从通孔一侧穿入后，前端能够从通孔另一侧完全伸出，不会出现销体半截卡在孔内的情况；尾端闭环圆环的外径要比安装通孔的直径大2毫米以上，保证圆环端面可以完全抵靠在销轴外侧表面，不会因为振动冲击从通孔中滑脱。圆环的折弯过渡位置做了大圆角处理，没有尖锐的折弯应力集中点，反复拆装插拔的时候，折弯位置不会因为应力集中出现裂纹。

　　这类环尾开口销的典型应用场景，首先是工程机械的铰接销轴点位，比如装载机斗杆铰接处、挖掘机小臂连接销轴，这类点位工作时持续承受冲击振动，常规直开口销的支脚在高频振动下很容易被磨断，环尾结构没有外露的自由支脚，不存在支脚被周边运动部件剐蹭弯折的风险；其次是农用拖拉机的悬挂机构连接点位，农田作业时设备颠簸幅度大，田间泥水、秸秆碎屑容易附着在销轴位置，环尾的光滑圆弧面不容易挂住秸秆杂草，清理维护的时候直接拔出销体就可以拆解销轴，不需要先清理弯折变形的旧销支脚；还有风电设备的机舱内部连杆限位、轨道交通车辆的基础制动装置销轴点位，这类场景对防松零件的失效冗余要求高，环尾开口销即使直杆段的弹性出现轻微衰减，尾端的圆环依然可以提供机械阻挡，不会像直开口销那样一旦支脚断裂销体就直接脱出。

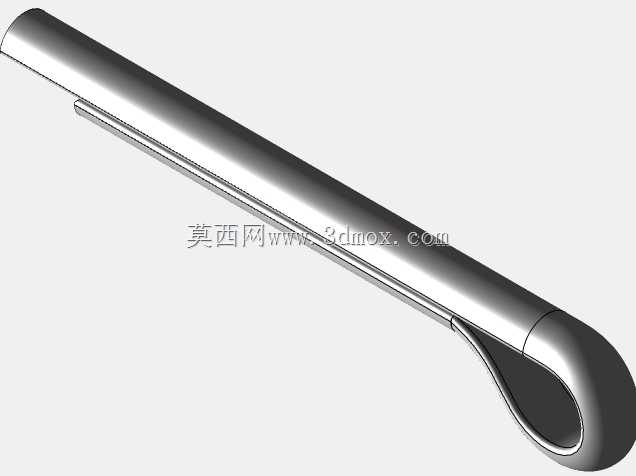

　　建模过程中对杆身的纵向开缝做了等宽处理，开缝从直杆前端一直延伸到靠近尾端圆环的位置，保证整个直杆段都具备均匀的弹性变形能力，开缝的两个侧边做了微小的倒角，穿入通孔的时候不会刮伤孔壁的镀锌层，避免安装位置出现锈蚀隐患。尾端圆环的汇合位置两个支脚平滑对接，没有错位凸起，整个零件的外轮廓不存在尖锐棱角，操作人员徒手插拔的时候也不会划伤手套。和常规开口销相比，这款结构的重复拆装次数更多，常规直开口销拆装一次之后支脚弯折变形就无法再次使用，这款环尾销拔出之后弹性自动恢复，维护保养时可以重复装回使用，在需要频繁拆解检查的设备点位上，长期使用的综合成本更低。安装时只需要注意尾端圆环的朝向，尽量让圆环平面和销轴的轴线方向保持平行，避免设备运动过程中周边零件剐蹭到圆环外缘，就可以长期稳定实现销轴的轴向防脱限位。
