分段皮带自调垂度导向调节鞋结构

　　该调节鞋主要面向3.25英寸分段皮带输送系统，在长距离输送、分段拼接皮带以及受载波动较明显的工况中承担垂度自动调整与运行导向作用。现场使用时，分段皮带在物料通过、启停冲击、张紧力衰减或机架轻微变形后，局部区段容易出现下垂、跑偏和边缘受力不均；调节鞋布置在皮带过渡与支承边界处，通过弧形外轮廓和内部加强隔板形成稳定承托，使皮带在运行过程中保持平顺过渡，减少因垂度突变带来的摩擦、抖动和异常磨损。

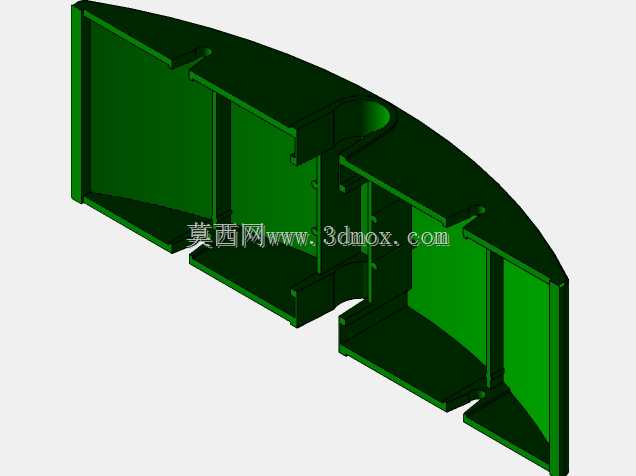

　　从结构功能上看，零件整体呈狭长弧形鞋体，外侧曲面贴合皮带运行轨迹，内侧设置多道纵向立板和横向分隔腔，既保证与皮带接触区域的连续支承，又通过空腔结构控制零件重量。立板之间形成的筋格能够承受皮带下压和侧向偏移产生的复合载荷，避免薄壁壳体在长期接触中发生塌陷。端部开口与局部缺口对应安装避让位置，可与支架、紧固件或相邻导向件形成装配关系；中部圆弧过渡区用于匹配皮带经过时的弯曲路径，降低硬折角对皮带表面的损伤。

　　设计思路上，这类零件不是单纯的外观罩壳，而是输送线上的接触式导向承托件。建模时需要优先保证工作曲面的连续性，外弧面不能出现突兀台阶，否则皮带高速通过时会产生周期性冲击。内部筋板的布置应沿主要受力方向展开，在皮带压力集中的中部区域增加支承密度，在靠近两端的位置保留装配与变形补偿空间。壁厚选择需要兼顾耐磨性和结构刚性，过薄会在皮带长期摩擦后产生局部凹陷，过厚则会增加制造成本并使零件失去必要的柔性贴合能力。对于采用塑料或复合材料加工的场景，筋板转角处还应考虑成型工艺带来的圆角和拔模需求，避免应力集中。

　　外形尺寸与安装边界方面，该件以3.25英寸分段皮带的宽度和弯曲半径为设计依据，弧形长度覆盖皮带下垂补偿区段，两侧立边构成侧向约束，防止皮带在载荷偏置时越位。安装时需确认鞋体上表面与皮带理论运行线之间的接触关系，既不能压得过紧导致皮带摩擦发热，也不能间隙过大而失去调垂作用。相邻调节鞋或支承件之间的间距应结合皮带张力、物料重量和机架跨度确定，在垂度容易累积的位置适当加密。模型中的内腔、隔板、端部切口和侧边轮廓均可作为结构细化、装配校核以及二次改型的基础，便于工程师根据不同皮带宽度、输送角度和机架空间进行参数调整。

　　在实际设备维护中，该类调节鞋还可作为易损导向件进行更换。其结构将工作曲面、加强腔体和安装避让整合在同一零件上，减少了现场装配零件数量，也使皮带垂度控制更加直接。三维结构核查时，应重点检查外弧面与皮带路径的贴合度、筋板与安装边界是否干涉、缺口位置是否满足紧固件操作空间，以及零件在热胀、磨损和受载变形后是否仍能保持导向功能。
