紧凑型冷凝水输送蠕动泵头结构

　　该泵头属于小流量蠕动输送部件，主要面向分析仪器、实验设备、小型水处理装置以及需要隔离输送冷凝水的配套场景。泵体采用侧置安装板与方形主机壳结合的布局，正面设置圆形转子腔，顶部伸出两根带锁紧螺母的管路接头，用于连接外部软管或硬管。整体结构把驱动容纳区、挤压轮系区和管路接口区集中在一个紧凑壳体内，便于在仪器内部狭窄空间中布置。

　　从实际用途看，蠕动泵头通过转子带动挤压件循环压迫弹性软管，使管内形成负压吸入、正压排出的连续输送过程。冷凝水输送工况中，介质只与软管内壁接触，不进入金属轮系或壳体内部，因此能够避免泵腔积液、结垢和交叉污染。对低流量、低压力、含微量杂质或需要洁净隔离的流体来说，这种结构比离心泵、齿轮泵更适合小样本、小排量和频繁启停的使用条件。

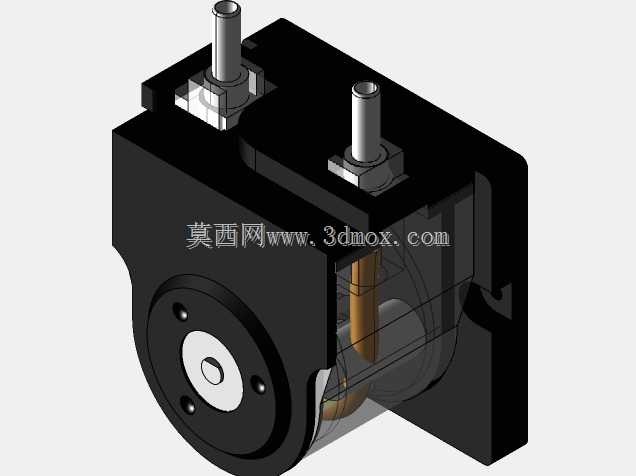

　　结构设计上，外壳以黑色块状主体承托内部传动件，左侧延伸出带安装孔的立板，可直接贴装在设备背板或支架面上。正面圆形端盖限定转子旋转范围，端盖上的同心圆环和固定孔既承担定位作用，也为后期拆装软管、检查挤压轮状态留出操作面。顶部两个接头沿壳体上表面布置，接头轴线竖直，接管后管路走向清晰，能够减少弯折半径过小造成的流量波动。接头下方设置六角锁紧结构，装配时可通过扳手约束螺母，避免软管接头随拧紧动作旋转。

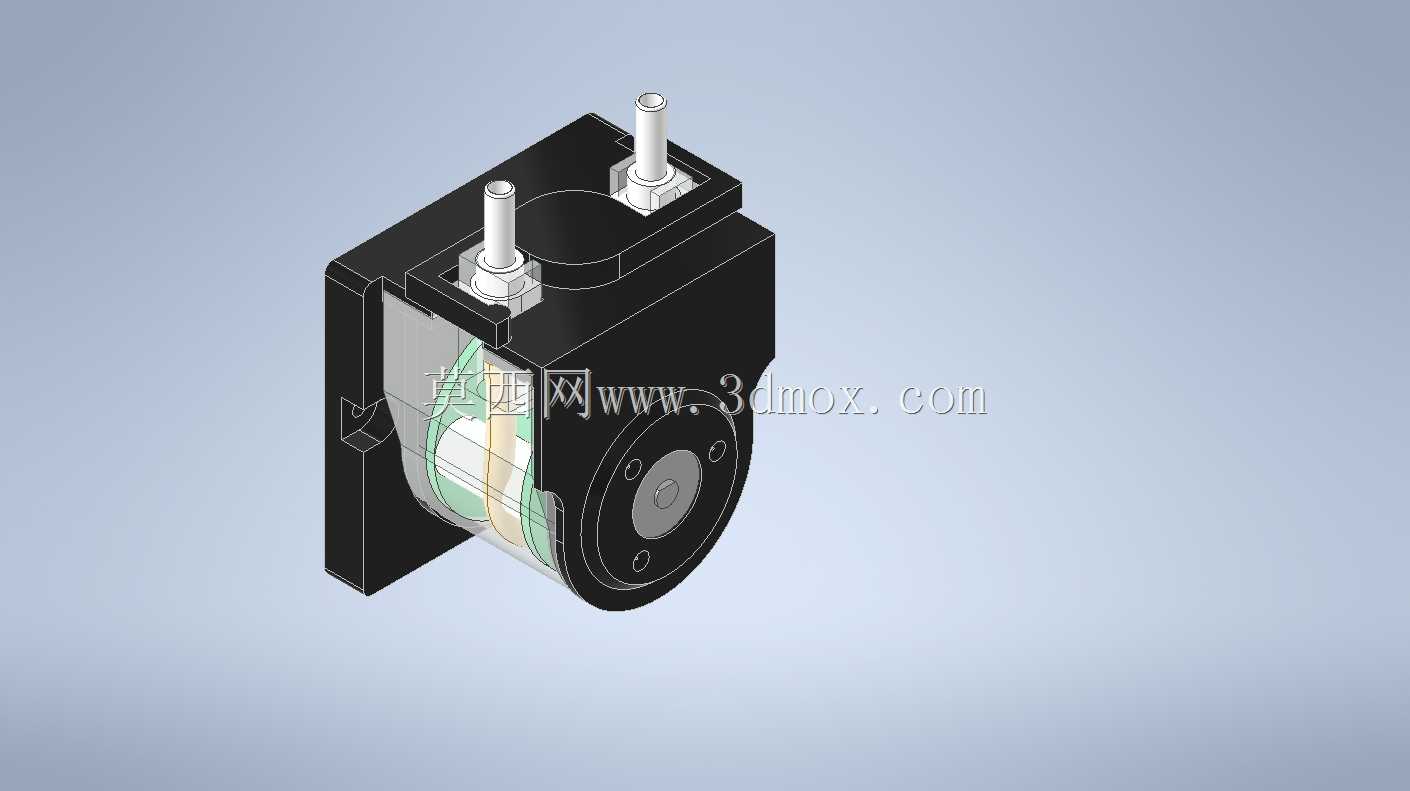

　　泵头内部的核心是转子与挤压轮组合。转子绕前端圆心旋转，挤压轮沿软管弧形路径滚动，逐点压闭弹性管。与滑动摩擦相比，滚动挤压可以降低软管表面磨损，延长软管寿命。软管在泵腔内呈半包围弧形布置，进口和出口分别引向顶部两个接头，形成短而顺直的流道。透明或浅色软管在剖视表达中可见，便于工程师核对管路过盈量、轮系压合位置以及软管脱离风险。

　　安装边界方面，该模型的外轮廓近似长方体加前端圆形泵腔，宽度方向主要由壳体和侧装板决定，高度方向需预留顶部接头、螺母以及外接管路的装拆空间，深度方向则要考虑前端圆形端盖与后方驱动连接区。侧装板上的孔位适合螺钉固定，安装面应保持平整，避免泵体受迫变形后影响转子同轴度。顶部接头周围应预留扳手操作空间，管路接入后不宜承受明显侧向拉力，必要时使用管夹固定外部管线。

　　在选型和建模校核时，需要重点关注三条线：一是转子中心到壳体内壁的圆弧半径，它决定软管排布长度和单次挤压排量；二是挤压轮与软管的压合量，压合过紧会增大扭矩和软管磨损，压合过松则会产生回流；三是进出口接头与软管的过渡段，应避免尖角和急弯，保证冷凝水在低流量下仍能稳定充满管路。驱动端通常与减速电机或仪器主轴连接，壳体内部需容纳联轴器或传动连接位，因此模型中后部实体区域不能随意删减。

　　该结构还体现了仪器配套泵头的常见设计思路：外壳承担防护和安装，转子轮系负责稳定挤压，软管作为易损件可单独更换，顶部接头负责快速接管。维护时拆开前端圆形端盖即可暴露软管路径，不需要拆除整个泵体；更换软管后，通过端盖定位面恢复转子腔间隙，可减少 reassemble 后流量偏差。对于三维设计人员，建模时应把壳体、端盖、转子、挤压轮、接头、锁紧螺母和软管分别建立独立零件，保留装配关系，便于检查运动干涉、软管压缩状态以及安装工具空间。

　　在冷凝水排放或微量液体转移场景中，泵头常安装在冷凝盘、采样管路、冷却回路或试剂输送单元附近。由于输送动作温和，管路内无密封腔死区，也不容易因短时空转而损坏主体件，适合间歇运行。工程布置时应让吸入侧管路尽量短，排出侧避免高背压，接头处保持可靠密封；若设备存在振动，可在安装板与支架之间增加减振垫，但不能牺牲泵头与驱动轴的对中精度。整体来看，该模型把紧凑安装、隔离输送、易维护软管路径和清晰接口结合在一起，适用于小流量流体辅助系统的结构设计与设备集成。
