24V微型隔膜空气泵结构设计

　　这套微型空气泵的三维结构，核心是把一颗常见的555系列直流有刷电机与单缸隔膜压缩机构整合在一个紧凑壳体内，输出端做成快插式宝塔嘴，整体走的是小流量、低噪声、长间歇寿命的小型气源路线。实际工程里这类泵并不追求大压力，而是靠隔膜往复在腔体内形成稳定的微正压或微负压，常见于桌面级气动系统、小型吸附平台、医疗分析仪器的采样气路、喷墨设备供墨、燃烧器助燃以及环境检测设备的抽气环节。

　　从结构拆解思路看，动力段与泵头段是两个相对独立的模块。555电机属于外径约36mm的圆筒形有刷电机，后端盖保留了两个扁平接线插片，方便直接压接端子或焊接导线；电机轴通过偏心轮把旋转运动转化为摆杆的往复摆动，再驱动橡胶隔膜做上下拉伸。隔膜边缘被泵盖和壳体夹紧密封，中间与摆杆连接，往复时腔室容积周期性变化，配合进、排气两片单向阀片完成吸气与压气。这种隔膜方案的关键好处是介质不经过电机和滑动摩擦副，气体只接触泵腔塑料与橡胶膜片，因此可以抽略带湿度或轻微腐蚀性的气体，也不存在活塞环磨损漏油的问题。

　　建模时需要重点还原的，是偏心机构的运动包络和隔膜的变形边界。偏心轮与电机轴之间通常靠D型切面或紧配加胶固定，摆杆套在偏心轮外圆上，旋转时摆杆做近似直线的往复，同时存在小幅摆动，因此隔膜与摆杆连接区域要留出足够的柔性变形空间，泵腔内壁不能与摆杆发生干涉。泵头部分的进排气通道往往在同一侧通过隔板分开，阀片采用薄橡胶或聚氨酯片，靠气压差自动开合，建模时要把阀片限位凸台、密封筋条以及流道拐角都做出来，这些细节直接影响后期3D打印或开模后的实际气密性。

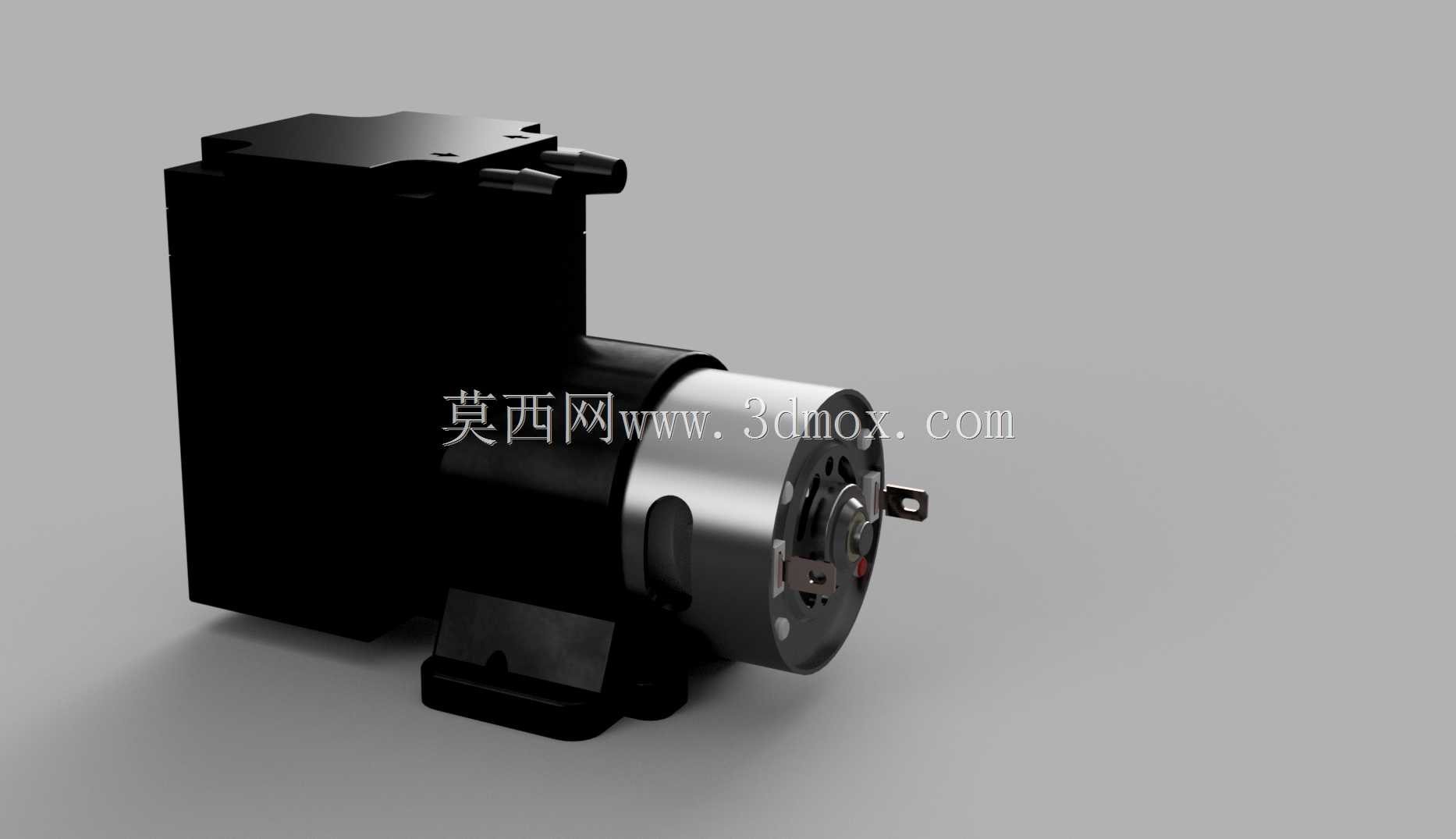

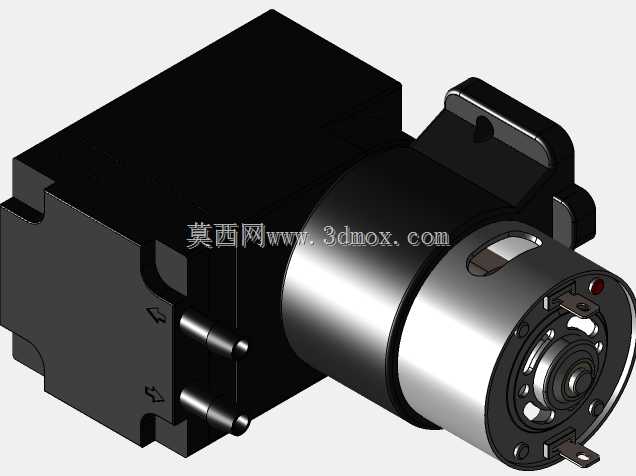

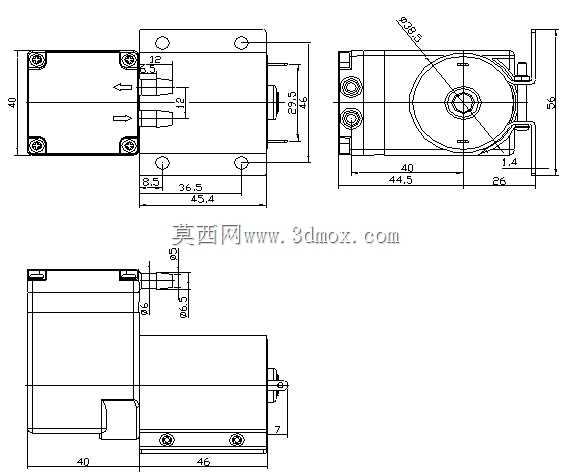

　　外形与安装边界上，整机呈“电机圆筒+方形泵体”的L形布局：电机水平伸出，泵体和黑色塑料外壳在另一侧形成方块，底部带两个带孔安装耳，可用M3或M4螺钉固定在钣金支架或塑料底板上。选型时要核对的尺寸链包括电机外径与长度、泵体宽度高度、进出气嘴外径以及安装耳孔距；气嘴一般适配内径3~4mm的硅胶管或PU管，布置管路时要留出插拔空间和最小弯曲半径，避免管子折死影响流量。接线端建议在电机插片附近预留压线板或走线槽，24V供电下还要在驱动板上预留抑制电刷火花的电容或续流回路位置。

　　散热与寿命方面，555电机在连续高负载下温升明显，外壳上的散热孔和电机与泵体之间的空气间隙要保留；隔膜属于橡胶疲劳件，泵腔压缩比设计不宜过大，行程受偏心量控制，偏心越大压力越高但隔膜寿命越短，因此模型里偏心轮偏心距、摆杆长度和隔膜有效直径三者需要匹配。噪声控制上，泵体与外壳之间常加橡胶减震垫，安装耳处用减震柱隔离，进排气口可外接小消音腔，这些在整机布局阶段就要预留空间。

　　对于做桌面设备集成的工程师，这套结构的价值在于提供了一个可直接复用的小型气源参考：电机选型、隔膜泵腔、单向阀、快插气嘴和减震安装方式都被完整表达，可以在此基础上改流量、改双缸、改安装方向，或把泵体替换成无刷电机方案以提升连续运行寿命。建模过程中对运动件干涉、密封面压合量、气路流道截面和安装孔位的逐一核对，也是这类小型流体部件从外观模型走向可制造结构的关键。
