法兰式轴向柱塞活塞泵精密结构

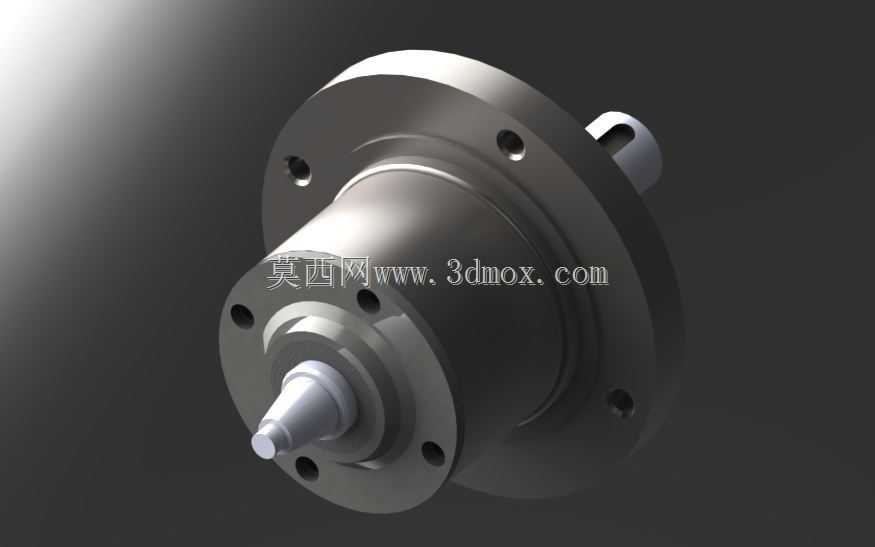

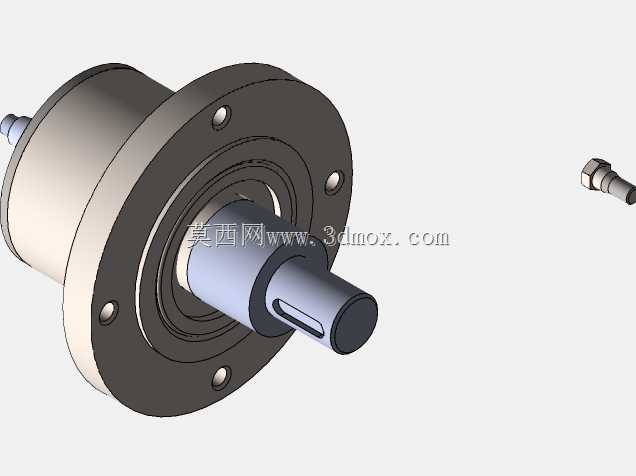

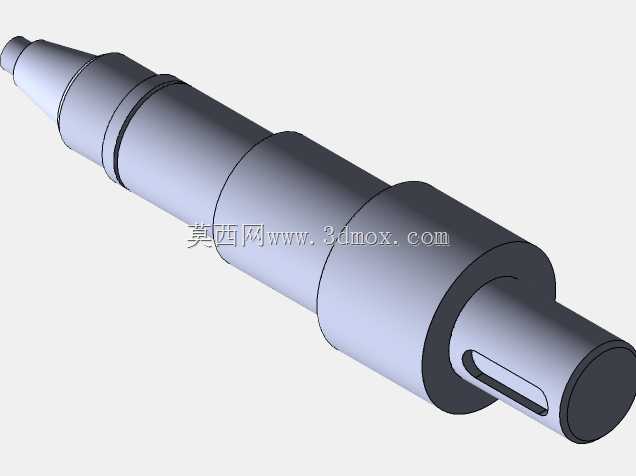

　　该活塞泵采用法兰端盖式轴向布置结构，主体为回转体同轴构型，前端设置带周向均布安装孔的圆形连接法兰，可直接贴合配套设备的安装基面完成定位固定，安装孔沿法兰端面圆周均匀排布，能够承受泵体运行过程中产生的径向载荷与轴向反力，保证泵组运行时的同轴度与连接刚性，避免管路振动引发的连接松动。泵体中段为阶梯式圆柱壳体，内部集成柱塞往复运动腔室、配流通道与密封容纳空间，壳体外圆的多级台阶既作为内部零件的轴向定位基准，也为壳体加工时的车削装夹提供了找正基准，各段轴径的同轴度公差可通过一次装夹车削成型，有效降低加工累积误差。前端输出轴段采用阶梯轴结构，轴端伸出泵体壳体，可外接驱动电机、传动带轮或者联轴器，将外部旋转动力输入泵体内部，

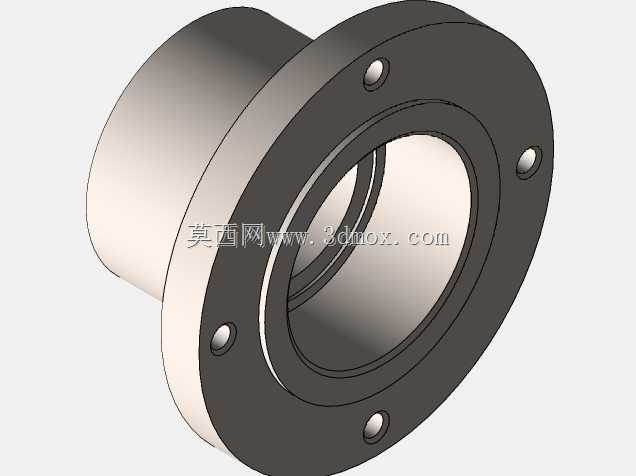

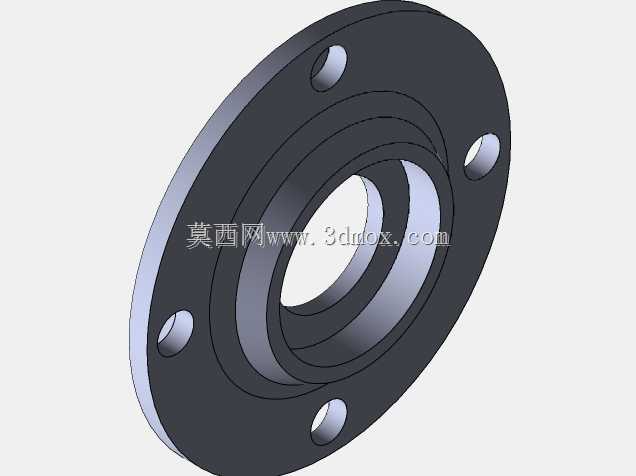

　　驱动内部曲柄滑块或者斜盘机构将旋转运动转化为柱塞的直线往复运动，通过柱塞在缸体腔室内的周期性容积变化，完成介质的吸入与加压排出，实现流体输送或者液压系统压力供给功能。后端壳体同样设置带安装孔的连接法兰，可用于端盖封闭、阀组集成或者进出流道的对接安装，法兰端面与壳体轴线保持垂直，保证端盖装配后密封面均匀贴合，防止高压介质泄漏。这类活塞泵常见于小流量高压力的液压动力单元、实验室流体输送装置、小型化工计量加注设备以及老旧工业设备的液压供油系统中，凭借容积式泵的工作特性，可在输送高粘度介质、需要精确控制输出流量的工况下稳定工作，相比离心泵具备输出压力高、流量受出口压力影响小的优势。在结构设计层面，该泵的所有回转特征均围绕主轴线对称分布，

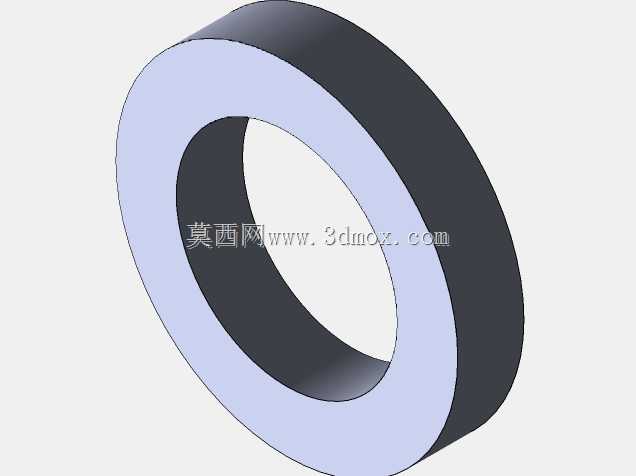

　　建模过程中优先绘制轴向半剖面草图，通过旋转特征生成主体毛坯轮廓，再对两端法兰的安装孔执行圆周阵列操作，保证孔位的角度等分精度；壳体上的侧向凸起接口为流体进出通道，建模时需保证流道内壁与内部柱塞腔的连通位置准确，避免出现流道干涉或者通流截面突变过大的问题。安装边界方面，两端法兰的外圆直径为整机径向最大尺寸，布置安装空间时需在法兰外周预留螺栓拆装的扳手操作空间，前端伸出轴的长度方向需预留联轴器或者带轮的安装位置，同时保证驱动端与泵轴的对中精度，避免偏心载荷造成轴封过早磨损。壳体内部的柱塞配合段需严格控制孔径尺寸公差与表面粗糙度，保证柱塞往复运动时既可以灵活移动，又能控制配合间隙减少内泄漏；密封沟槽的尺寸需匹配对应规格的密封圈，

　　沟槽的倒角与粗糙度需满足密封件安装要求，避免装配时划伤密封件。该结构源自经典工业制图教学案例，完整呈现了容积式活塞泵的典型布局逻辑，零件拆分后可清晰展示壳体、柱塞、端盖、轴件、紧固件之间的装配关系，对于理解往复式泵的工作原理、开展液压元件结构测绘、进行同类泵体的改型设计都具备实际参考价值，建模时可按照装配层级依次搭建各零件，在装配环境中校验柱塞的运动行程与腔室容积变化量，确认进出流道的开闭时序匹配柱塞的往复动作，保证整体结构的运动逻辑符合活塞泵的实际工作原理。
