本田C50摩托车左侧护盖外观结构

　　这款侧盖对应小排量复古弯梁摩托车车体左侧的覆盖区域，主要承担车架侧部遮挡、线束防护、外观造型延续和日常维护便利性等作用。在实车布置中，它位于座垫下方、车架侧梁外侧，靠近蓄电池、电气线束和车架连接部位，既需要把内部管线路径、车架焊接边缘和部分安装点从视觉上整理干净，也要在骑行、停放和轻度维护过程中抵御泥水飞溅、路面碎石剐蹭以及手部频繁接触带来的磨损。

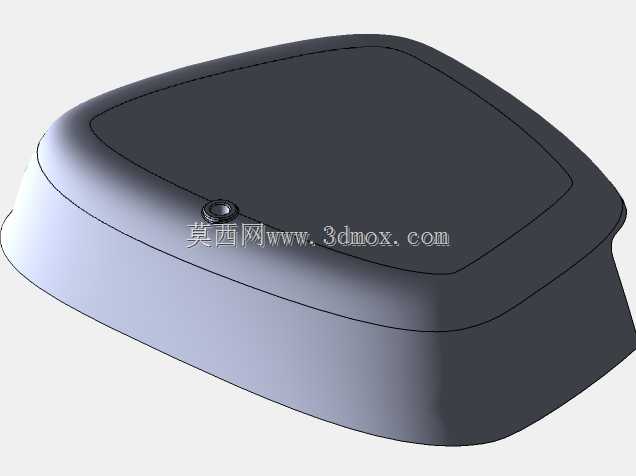

　　从结构形态看，零件采用大面积薄壳式造型，整体轮廓顺应车体侧面的收窄趋势。上表面较平缓，向外侧形成柔和拱起，边缘通过连续圆角过渡到侧壁，避免尖锐棱线带来的应力集中。侧盖前端较窄，后端随车体线条逐渐展开，底部则向内收进，使零件安装后能够与车架、座垫和周边覆盖件保持一致的分缝。外露面没有复杂的加强筋，视觉上保持简洁；真正承担刚度的结构通常布置在内侧，包括沿边缘的翻边、安装柱周围的局部加厚、卡扣座以及螺钉固定区域的环形加强。这样处理可以在控制壁厚的同时减少外表面缩痕，使喷涂或注塑后的外观面更平整。

　　建模时需要重点把握曲面之间的连续性。侧盖不是单一平面件，而是由顶面、外侧立面、前后包边和底部收口共同构成的三维壳体。顶面与侧壁之间的大圆角决定了零件的饱满感，若圆角半径过小，实件会显得单薄，且在脱模和受冲击时容易发白；若圆角过大，则会侵占内部线束和车架空间。侧盖前缘要避让车体前部覆盖件的搭接关系，后缘需与座垫下方或尾部护板形成均匀间隙，下边缘则不能过低，否则在转弯侧倾、通过颠簸路面或支架停放时容易接触地面。

　　安装边界方面，这类覆盖件通常采用螺钉与弹性卡扣组合固定。可见的小圆孔区域适合使用螺钉或装饰盖进行定位，能够限制侧盖在振动工况下的位移；隐藏在边缘或内侧的卡扣则承担快速装配作用，使维修人员拆卸电气部件时不必使用过多紧固件。设计卡扣时要控制悬臂长度和插拔角度，卡扣过紧会导致拆装困难，过松又会在发动机振动下产生异响。固定柱根部需要做圆角和加强筋连接，孔位周围也要保留足够的壁厚，以承受螺钉压紧力。对于摩托车这类长期承受振动的产品，侧盖的固定点不能只追求安装方便，还要考虑热胀冷缩、塑料老化和车架制造误差带来的容差。

　　在功能分区上，侧盖外侧需要形成完整防护面，阻挡车轮卷起的泥水直接甩向电气接插件；内侧则要为线束走向留出空间，不能让加强筋或安装柱压住导线。若侧盖内部靠近蓄电池，还要兼顾维护时的拆装路径，避免遮挡电池绑带、保险盒或接插器。零件边缘与车架之间通常保留少量间隙，并通过橡胶垫、卡扣或海绵条控制接触位置，这样既能吸收振动，也能减少金属与塑料直接摩擦产生的异响和磨痕。

　　外形尺寸的确定不能脱离整车人机和姿态。侧盖上部与座垫侧面相接，影响骑手落座时腿部接触的触感；下部靠近脚蹬和换挡区域，需要给靴尖、换挡动作和脚部上下车留出空间。左侧盖在车辆支起侧支架时尤其需要检查边界，若下缘向外张出过多，骑手停车伸脚或推行时容易碰到小腿；若过度内收，又会失去覆盖车架和装饰整车的作用。因此曲面外侧要有一定包覆感，但靠近脚蹬区域应适当回收，形成功能上的避让。

　　从制造角度看，这种护盖适合采用薄壁壳体成型思路。外表面要求顺滑、无明显拼接线，内侧则布置安装结构和加强特征。拔模方向需要结合整车装配姿态确定，侧壁、卡扣和安装柱都应保留合理斜度，深腔区域要避免倒扣。分模线尽量设置在视觉边缘或零件下沿，减少外露面修整工作量。孔位、螺钉座和卡扣位置应与车架实测点对应，不能只按外观曲面孤立建模；在三维设计中，通常需要把车架、座垫、前后覆盖件、线束和紧固件同步装入装配体，检查运动极限、干涉关系和分缝均匀性。

　　实际应用中，这类侧盖既是防护件，也是整车风格的重要组成部分。复古小排量摩托车强调简洁、圆润和易维护，因此侧盖造型不宜堆砌折线，而应通过连续曲面、克制的开孔和清晰的边界来体现完整性。工程建模时除了还原外观，还要把安装可靠性、拆装顺序、振动耐受、泥水防护和脚部空间一起纳入校核，使数字模型不仅具备展示效果，也能直接服务于后续结构细化、样件试制和整车装配验证。
