马自达家用三厢轿车外观结构数模

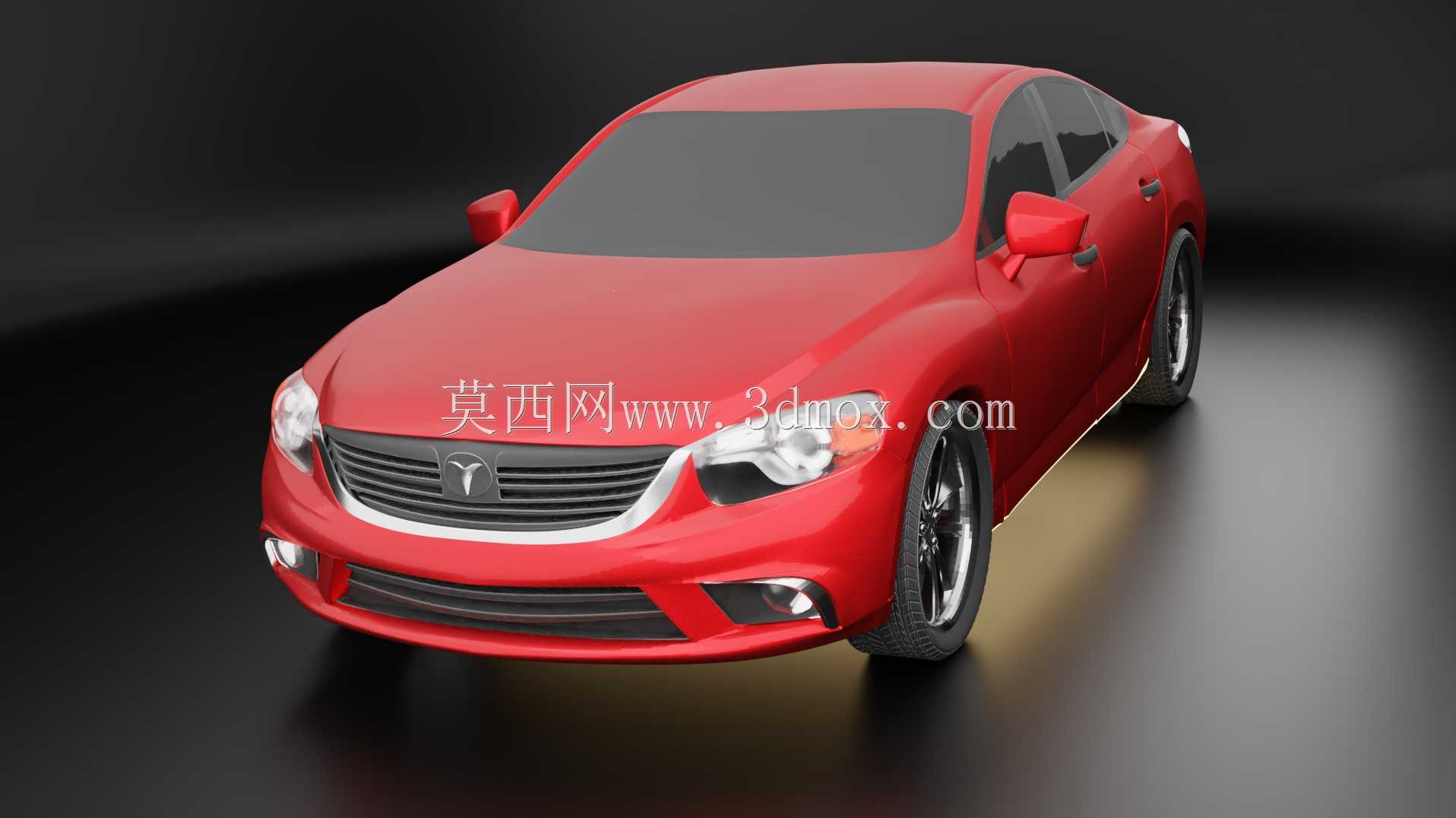

　　该三维数模围绕一台前置前驱家用三厢轿车展开，建模重点落在整车外覆盖件、前脸造型、侧面比例、车轮姿态以及灯具与保险杠的装配关系上。对于交通工具外观开发而言，这类模型可用于造型评审、外饰件边界校核、展示动画制作、渲染场景搭建，也可作为教学案例帮助结构设计人员理解乘用车从概念曲面到工程分区的转化方式。整车采用常见三厢轿车布局，车头保留发动机舱长度，乘员舱位于前后轴之间，尾部通过短后备厢形成连贯的溜背式上轮廓。前风挡倾斜角度较大，A柱向车顶平滑过渡，侧窗沿腰线收束，车门分缝、外后视镜、门把手以及轮拱位置均有明确表达，能够支撑外饰方案的空间判断。前脸部分以横条幅进气格栅为视觉中心，格栅与前大灯相连，形成较宽的横向展开效果。

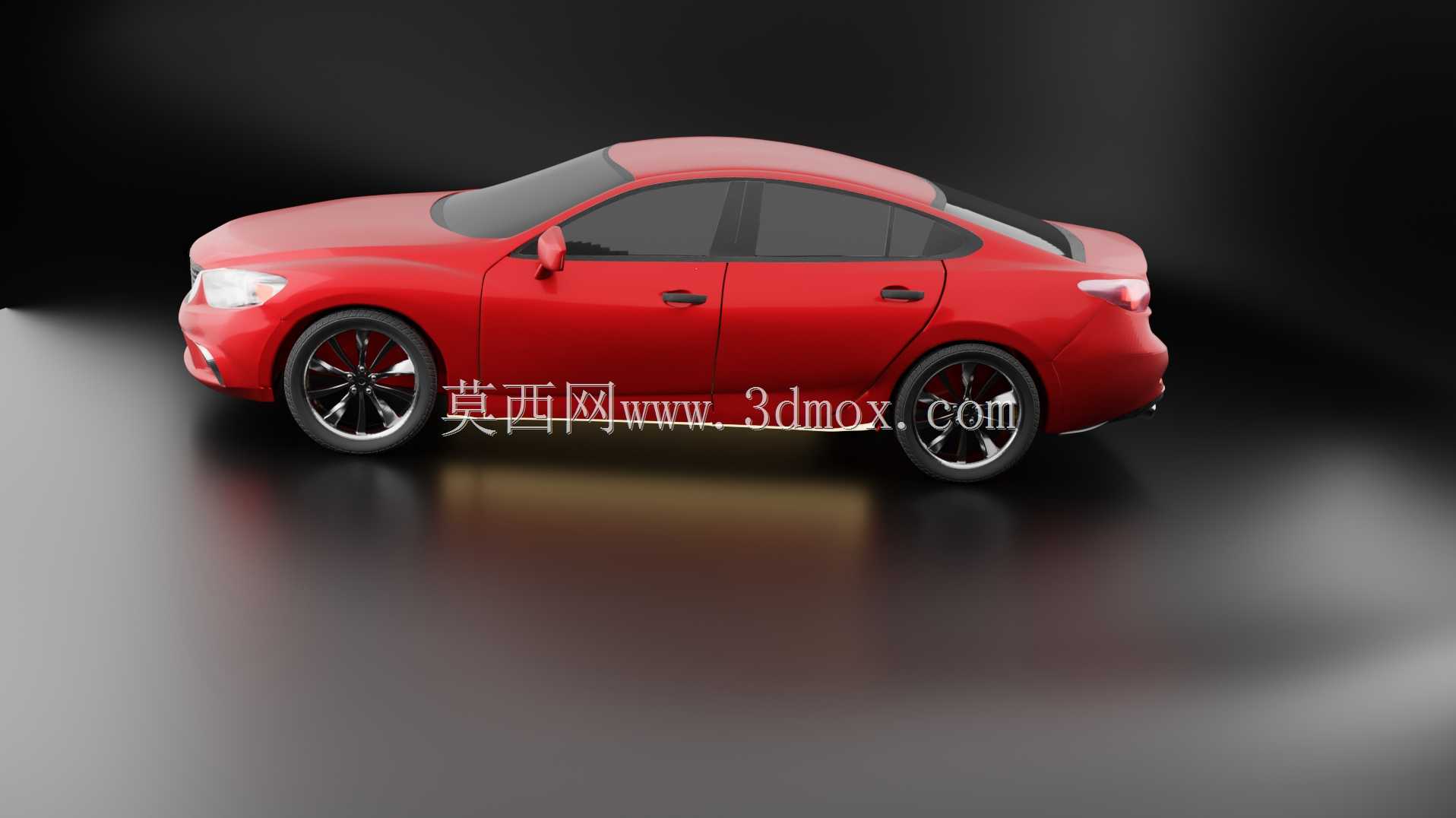

　　大灯内部区分灯腔与灯罩区域，前保险杠下部设置进气开口，两侧布置雾灯区域，下部唇边兼顾造型层次感与低速接触时的防护需求。在实际车型开发中，前保险杠不仅承担外观作用，还需要与吸能结构、冷却模块、雷达安装位、牌照安装面以及翼子板保持匹配，因此数模中各部件的相对位置对后续工程细化具有参考价值。车身侧面强调肩线与裙线的关系。车门表面采用略带弧面的冲压形态，光影从翼子板经车门延伸至尾灯方向，可体现外覆盖件在高光下的连续性。外后视镜布置在车门板靠近A柱的位置，镜壳、镜座与三角区边界清晰，既满足驾驶员侧后方视野，也为风噪控制和行人保护留出造型基础。门把手采用常规外拉式布置，位置与腰线高度协调，便于在细化阶段补充锁体、开启机构和密封面。

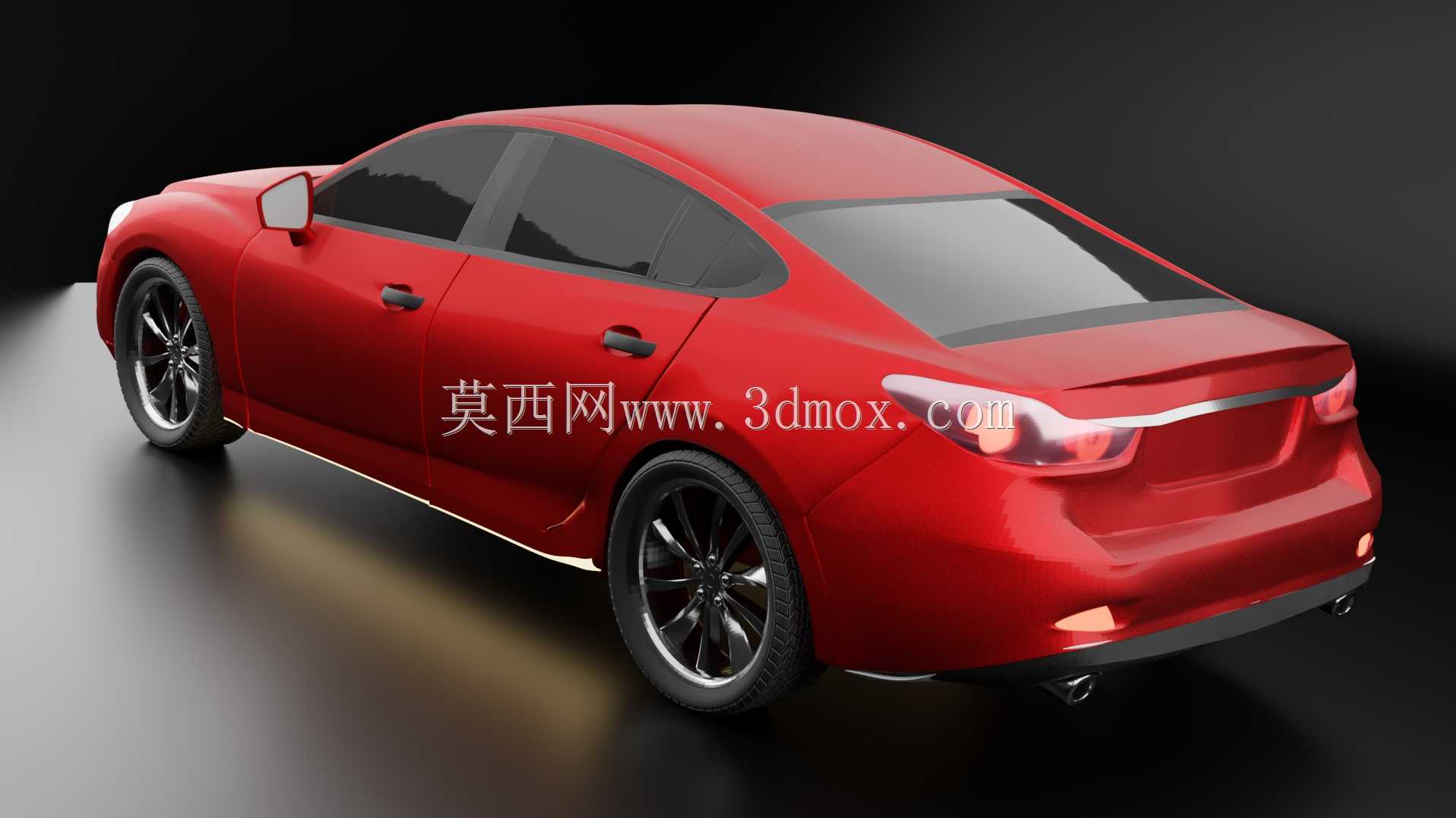

　　车轮与轮眉的关系是整车姿态控制的关键。模型中轮胎具有真实的侧壁厚度和胎面宽度，轮毂采用多辐式造型，轮心与翼子板之间保留合理的轮跳空间。对底盘和总布置人员来说，轮胎包络、转向角、悬架跳动以及制动盘尺寸都需要在该区域提前协调；即使外观数模未完全表达悬架内部结构，轮拱开口、轮胎外径和轮距趋势仍可为后续底盘布置提供边界。车窗、顶盖和后备厢的过渡体现了三厢轿车的典型比例。顶盖线条从B柱以后缓慢下降，后备厢盖与后翼子板形成短尾造型，尾灯向侧围延伸，有利于在视觉上拉宽车尾。后保险杠与车身下部保持连续，后续工程设计时可在此区域考虑倒车雷达、反射器、拖钩盖以及后下护板的安装位置。乘员舱玻璃采用深色表现，能够突出侧窗轮廓和立柱关系，

　　也便于渲染时区分车身漆面与透明件。从建模思路看，该作品更偏向外观级整车模型，核心在于控制大曲面的光顺度和分件逻辑。车身外板可按照翼子板、车门、发动机盖、后备厢盖、顶盖、侧围等区域拆分；灯具、格栅、后视镜、门把手、轮胎和轮毂作为独立部件处理，有利于材质赋予和后期修改。曲面构建时应优先保证侧视比例、前后悬长度、车高与轮径关系，再细化特征线和冲压棱线；若直接陷入局部细节，容易造成整车姿态失真。在安装边界方面，前脸区域需要关注保险杠与翼子板的搭接、大灯与格栅的面差、发动机盖前缘与缓冲块的位置；侧面则要控制车门开闭间隙、玻璃导槽、后视镜安装三角区以及裙部下沿高度。轮胎转向时不能与轮眉、内衬或悬架杆件发生干涉，最低离地间隙、接近角和离去角虽需底盘数据最终确认，但外观模型应保留合理趋势。此类数模在职业教育和工业设计流程中具有较强实用性。初学者可通过它练习多边形布线、曲面分块、材质灯光和整车比例控制；工程人员可将其作为外饰概念数据，进一步补充钣金厚度、安装卡扣、密封胶条、灯具固定点和碰撞吸能空间。渲染应用中，车漆、玻璃、橡胶轮胎、镀铬格栅和黑色塑料件需要分别设置材质，才能准确呈现家用轿车在展厅、道路或产品宣传场景中的视觉效果。
