商用车底盘车轴提升双曲囊式空气悬架

　　在干线物流半挂牵引车、多轴重载货运卡车以及部分专用工程作业车辆的底盘行走系统里，车轴提升气囊是承担可提升桥载荷承载与姿态调节的核心弹性执行部件。这类部件常布置在车架纵梁下方与可提升车轴的摆臂支撑座之间，当车辆处于空载或者轻载工况时，驾驶员通过底盘气路控制系统向气囊充入压缩空气，气囊沿轴向伸展产生顶升推力，将整根从动车轴连带轮胎抬离路面，既可以减少不必要的轮胎滚动磨损、降低行驶滚阻油耗，也能减少多余车轴对路面的冲击损伤；当车辆重载、总载荷超过单桥承载限值时，气囊受控排气收缩，被提升的车轴平稳落下参与承载，把整车总载荷均匀分配到多根车轴上，避免单轴载荷超出公路限重法规要求。

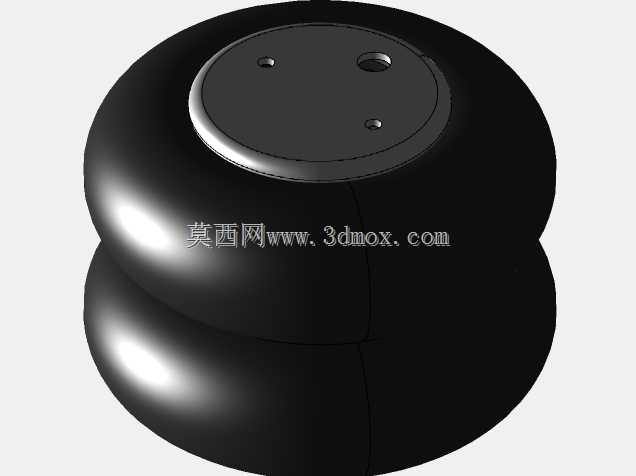

　　从结构形态来看，这款双曲囊式空气弹簧主体采用两层回旋鼓状的橡胶囊体堆叠设计，囊体中部有一圈向内收窄的环向腰环，将整个弹性腔体分隔成上下两个膨胀缓冲节，这种双曲结构相比单曲直筒气囊拥有更长的有效伸缩行程，在相同的安装高度下可以获得更大的顶升位移量，同时囊体在充压膨胀时的径向变形被腰环约束，不会出现局部过度鼓包导致的橡胶层应力集中。囊体顶部集成了刚性金属密封端盖，端盖面上预留了两个不同规格的安装孔位：其中一个是带内螺纹的压缩空气进出气口，用来连接底盘气路的充放气软管，另一个是贯通的螺栓固定孔，配合端面的密封垫圈把整个气囊上端锁紧固定在车架的安装支架上；端盖和橡胶囊体的结合位置做了卷边压装密封，金属边缘完全包裹住橡胶囊口，在0.8~1.2MPa的常规工作气压下不会出现漏气脱层问题。

　　建模过程中首先要确定的就是安装边界尺寸：这类适配重型商用车提升桥的气囊，最大伸展状态下的总高度通常在260mm到320mm区间，完全压缩落位后的最小高度可以压到90mm左右，有效工作行程普遍能达到120mm以上，完全覆盖车轴从接地承载到抬离地面所需的提升距离。囊体的最大外径在充气额定压力下约为280mm，布置的时候需要在底盘两侧预留出至少300mm的径向避让空间，防止车辆在颠簸侧倾时，膨胀的囊体和周边的制动气室、钢板弹簧、车架线束、制动管路发生运动干涉。上端金属端盖的安装孔分布圆直径、螺纹规格需要和车架端的连接支座完全匹配，下端的囊体底部底座则通过螺栓固定在车轴摆臂的支撑托盘上，上下两个安装端面的平行度公差需要控制在1mm以内，避免气囊在顶升过程中承受额外的侧向偏载，导致橡胶囊体反复弯折出现早期开裂。

　　设计选型阶段需要重点核对几个核心性能参数：首先是气囊的有效承压面积，双曲囊结构在整个工作行程内的有效面积变化率远小于单曲囊，意味着在不同顶升高度下，气囊输出的顶升推力波动更小，车轴提升过程的动作更加平顺，不会出现行程末端推力陡增或者中段推力不足的问题。其次是橡胶囊体的帘线层排布，通常采用两层交叉缠绕的尼龙帘线作为承压骨架，外层覆盖耐老化、耐油污的氯丁橡胶保护层，能够抵御底盘行驶过程中飞溅的沥青、泥沙、机油以及融雪剂的腐蚀，工作环境温度覆盖-40℃到70℃，满足全国不同地域的长途运输使用需求。和传统的钢制螺旋弹簧提升机构相比，空气弹簧本身具备非线性变刚度特性：当车辆行驶在颠簸路面，囊内气压随压缩量小幅升高，刚度自动平缓上升，既能过滤路面传来的高频振动，也能在车轴落位承载时提供足够的支撑力，不会出现刚性冲击。

　　在底盘总装的运动校核环节，需要把气囊模型带入整车悬架的跳动运动仿真里，模拟车轴随路面上下跳动、车身侧倾、制动俯仰等多种极限工况，确认气囊在所有姿态下都不会和周边部件发生刮蹭，同时气囊的最小压缩高度要预留出不少于10mm的安全间隙，防止车辆重载冲击时囊体被完全压死、金属端盖直接硬碰硬撞击底座。气路接口的朝向也要在建模时提前调整，避开周边运动部件的摆动轨迹，方便后续装配时快速插接充气管路，也给后期维保更换预留出足够的扳手操作空间。
