三孔沉头矩形安装固定金属衬板

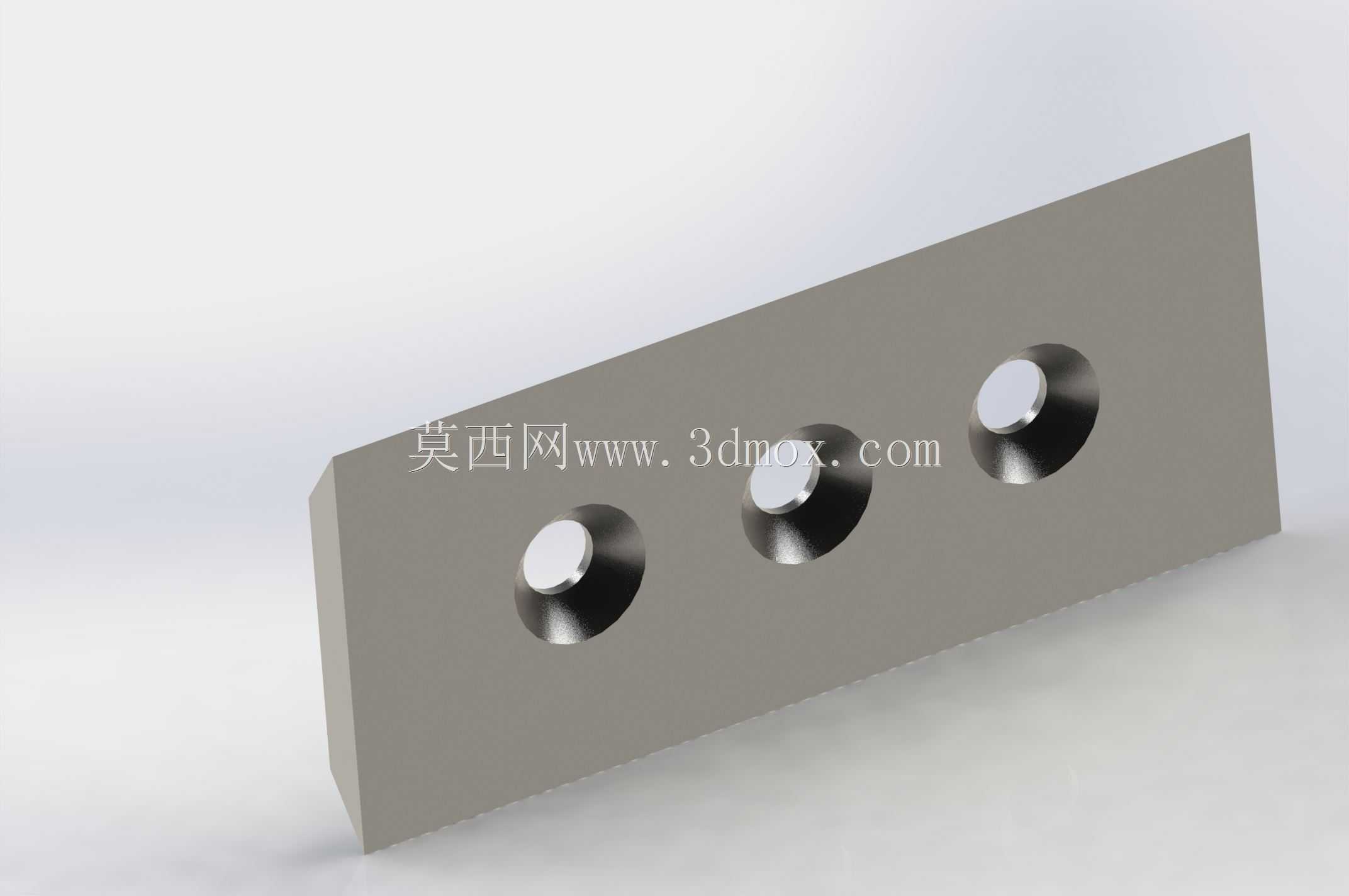

　　该零件呈现为一块矩形金属平板，板体沿长度方向等距布置三个沉头通孔，孔口在板的同一侧形成锥形沉座，用于容纳内六角螺钉或螺栓头部，使紧固件安装后不高出板面。整体结构简洁，属于设备中常见的平面固定、连接、压紧或限位类构件，可在自动化产线、工装夹具、机床辅具、输送设备、防护挡板以及各类机架总成中承担安装基准和受力传递作用。

　　从实际使用场景看，这类三孔板件常被贴装在机架立面、滑台侧面、导轨端部或设备底座平面上。三个孔沿长边分布，相比单孔或双孔结构，能够更有效地限制板件绕紧固点转动，也能在承受横向剪切力、局部压紧力或轻微弯矩时保持稳定。沉头孔设计让装配后的表面保持平整，避免螺栓头与相邻运动部件、工件或外罩发生干涉；当板件作为压条、挡块或过渡连接板使用时，平整表面也有利于工件贴合和后续零件叠装。

　　建模时需要重点控制板厚、总长、总宽、孔间距、通孔直径和沉头锥角之间的关系。矩形外轮廓可通过拉伸实体得到，三个孔位按同一基准线性阵列，保证孔心距一致。沉头结构不宜仅用简单圆孔代替，应按照紧固件头部锥面建立锥形沉孔，使数字样机在装配检查时能够真实反映螺钉落座状态。孔边到板边的距离需要保留足够壁厚，避免拧紧时边缘产生应力集中；若板件用于高频振动设备，还应在孔周考虑垫圈承压面积或局部加厚方案。

　　外形尺寸方面，该模型以细长矩形板为主体，长度明显大于宽度，适合沿直线方向布置多个固定点。安装边界主要由板的外轮廓和三个沉头孔中心距决定：装配空间需预留板件全长、全宽以及板厚方向的容纳尺寸；紧固件从沉头侧穿入后，在另一侧与螺母、螺纹孔或被连接件配合。由于沉头侧表面需要与螺钉头锥面贴合，安装面应保持平整，不应存在焊缝凸起、喷涂堆积或加工台阶；背面则作为与基体接触的承载面，平面度直接影响固定可靠性。

　　功能特性上，该板件并不承担复杂运动，而是通过稳定的几何形状提供可靠连接。三孔布置使其能够分散紧固力，减少单点松动带来的整体偏移；等距孔位在装配时具有较好的互换性，同规格板件可在左右或前后位置通用。金属材质的实体表现也说明其适合切削加工后使用，板边轮廓规整，孔口倒角过渡自然，能够满足常规机械装配中的强度和耐磨要求。

　　设计思路上，这类零件通常先依据被安装面的可用空间确定板长和板宽，再根据所需紧固规格选择通孔直径与沉头尺寸。孔位不宜过度靠近板端，否则会削弱端部材料；孔间距也不宜过小，以免扳手空间不足或相邻螺钉装拆互相干扰。若该板用于压紧薄型工件，可在保持三孔固定的基础上，将板宽适当加大以增加接触面积；若用于传感器支架或限位挡片，则可在现有平板基础上继续拓展折弯、凸台或定位槽，但当前模型保留了最基础的平板形式，便于在不同设备中作为通用连接单元调用。

　　在三维装配校核中，应将螺栓、垫圈或被连接件同步放入，检查螺钉头沉入后是否低于板面，以及螺杆穿过通孔后是否与背面螺纹孔对正。板厚方向虽然占用空间较小，但沉头锥孔会在局部减少材料厚度，因此在承受较大夹紧力时，需要确认孔周不会发生压陷。对于需要频繁拆装的位置，沉头孔锥面应保证加工质量，避免螺钉头偏置导致板面受力不均。

　　整体来看，该模型抓住了机械固定件中最常用的平板加沉头孔组合，结构虽不复杂，却直接关系到设备装配的平整度、连接强度和维护便利性。其规则外形和阵列孔位有利于工程图尺寸标注、机加工下料和数控钻孔，也适合作为标准安装板、压紧板或过渡连接板纳入通用件库，在不同结构设计中重复引用。
