组串式光伏并网逆变器壁挂式逆变设备

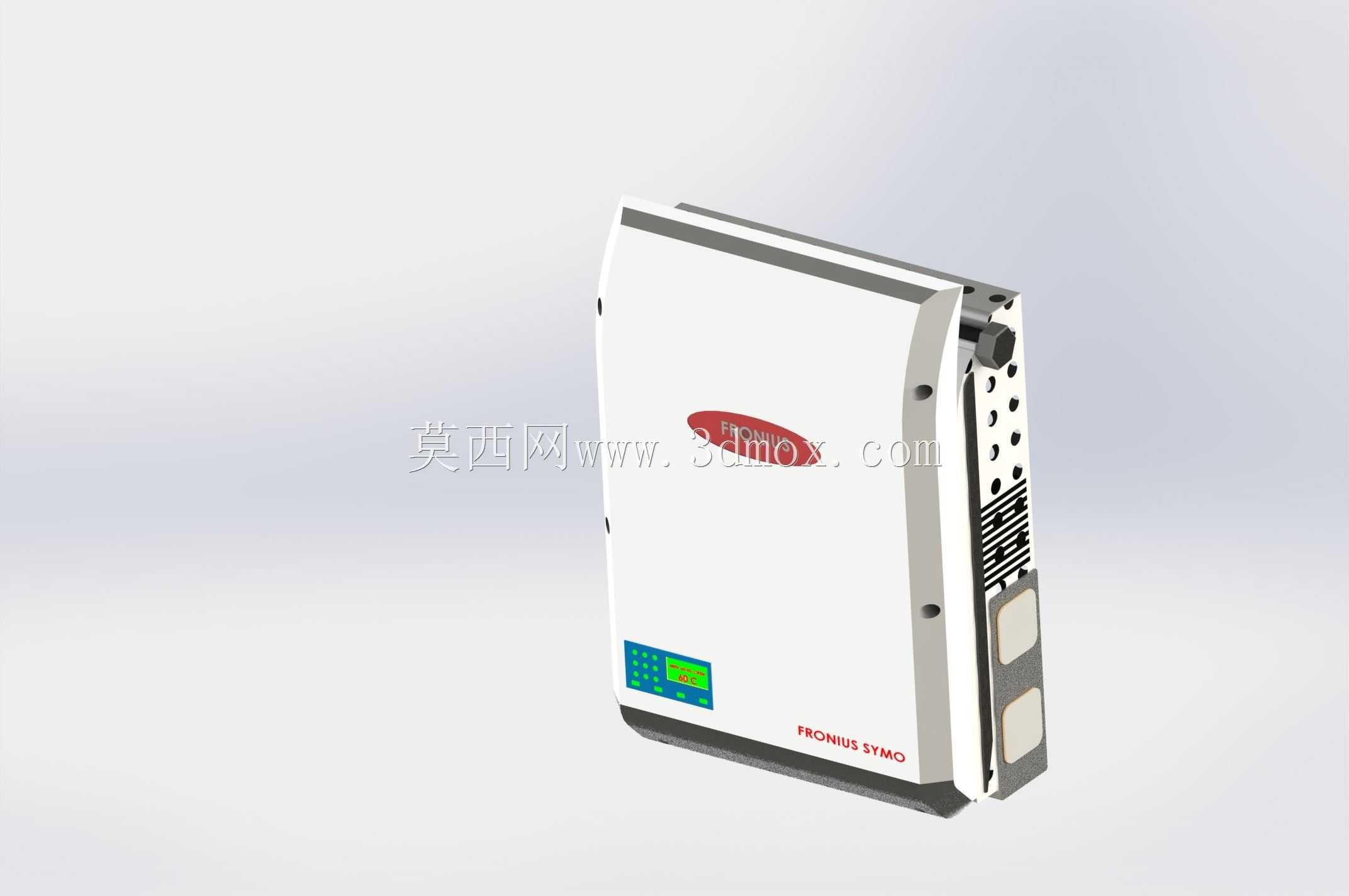

　　该设备为面向分布式光伏并网场景开发的壁挂式组串逆变器，整体采用薄型立式机箱布局，适配户用屋顶光伏、小型工商业光伏电站的直流转交流并网需求，核心功能是将光伏组串输出的宽范围直流电能，经MPPT最大功率点跟踪、DC-AC逆变转换、滤波稳压后，输出符合电网标准的交流电，同时承担孤岛保护、绝缘阻抗检测、漏电流监测、电网电压频率同步、故障告警等运行保障功能。设备正面为平整的封闭式面板，预留状态显示与操作交互区域，侧面集中布置散热风道、接线端口与安装固定点位，整机结构设计优先兼顾户外壁挂安装的防护需求、内部功率模块的散热效率与后期运维的操作便利性。

　　从实际部署场景来看，这类逆变器通常安装在光伏阵列附近的墙面、支架立面或配电间侧壁，安装位置需要避开阳光直射、积水淋溅与强腐蚀区域，背部预留贴合墙面的安装挂孔，可通过膨胀螺栓直接固定在承重墙体上，安装边界要求设备四周预留足够的散热与操作空间：底部接线区域需留出线缆弯折与端子操作的余量，侧面散热风道进出风口不能被墙体或杂物遮挡，顶部与两侧预留通风间隙，保证内部IGBT功率模块、电感、电容等发热元件的热量可通过风道自然对流或强制风冷排出，避免高温降额运行。机箱的薄型化设计思路，一方面减少设备突出墙面的厚度，避免户外安装时突出过多受外力碰撞，另一方面优化内部风道走向，让功率器件的热量沿最短路径传导至散热齿与出风口，降低风阻与运行噪音。

　　结构设计层面，整机外壳采用钣金折弯拼接的成型思路，面板与主箱体做密封配合，接缝处预留防水密封胶条的安装槽位，满足户外安装的防尘防水要求；正面下部嵌入液晶显示与按键操作区，运维人员可直接在本地查看实时发电功率、直流电压电流、交流并网参数、历史发电量与故障代码，无需外接设备即可完成基础参数配置与状态排查。侧面的接线区域做分区隔离设计，直流输入端子、交流输出端子、通讯接口分别布置在独立的腔体内，强弱电走线分离，避免电磁干扰，同时端子区域配备可拆卸的防护盖板，既防止非专业人员误触带电部位，也避免雨水、灰尘进入接线腔。机箱侧面的散热孔采用错位防淋结构，外部飞溅的水无法直接进入机箱内部，同时风道内设置防尘滤网，可阻挡蚊虫与大颗粒粉尘进入，后期运维可直接拆下滤网清理，无需拆解整机。

　　设备的外形尺寸遵循壁挂式电力电子设备的紧凑化设计逻辑，整机宽度控制在可单人搬运挂载的范围，高度适配常规墙面安装的视觉与操作高度，厚度方向压缩内部元件的排布空间，将功率板、控制板、滤波电感、电容等元件按发热等级分区布置：发热量大的功率模块紧贴背部散热基板安装，通过导热垫将热量传导至外部散热齿，控制板与通讯模块布置在远离发热区的上部腔体，避免高温影响电子元件寿命，电解电容等易损件布置在便于更换的低位区域，降低后期维护的拆解难度。安装挂点采用四点承重布局，挂孔位置匹配机箱重心，挂载后设备不会出现倾斜或应力集中，挂孔做长圆孔设计，允许安装时小幅调整位置，降低墙面打孔的定位精度要求。

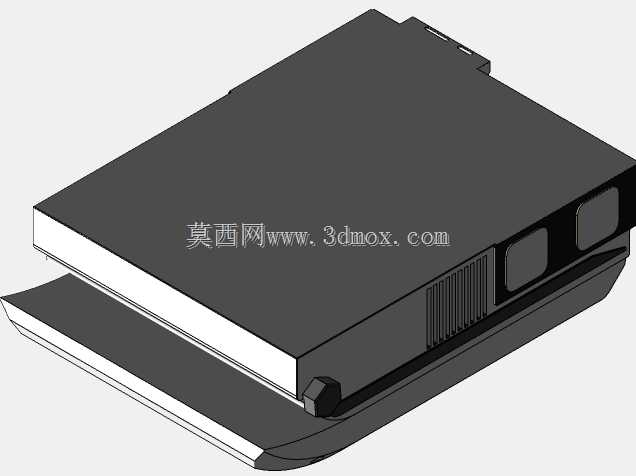

　　在功能实现的结构匹配上，机箱内部预留了防雷模块、断路器、EMI滤波元件的安装位，直流侧支持多路光伏组串接入，每路MPPT独立追踪，适配不同朝向、不同倾角光伏组件的接入需求，当局部组件被阴影遮挡时，不会影响其他组串的发电效率。交流侧接线端子预留足够的压线空间，适配不同线径的铜芯电缆，接地端子单独设置在机箱底部的显眼位置，保证设备外壳可靠接地，满足电气安全规范。整机的边角做圆弧过渡处理，没有尖锐外露的棱角，搬运与安装过程中不会划伤施工人员，外部喷涂户外级耐候涂层，可长期耐受紫外线照射、温差变化与轻度腐蚀环境，适配屋顶、户外墙面等多种安装环境。建模过程中完整还原了机箱的拼接结构、端口位置、散热结构与安装点位，可直接用于光伏系统布局设计、安装支架配套开发、运维操作培训与设备选型比对。
