5转8毫米绕线式弹性联轴器结构

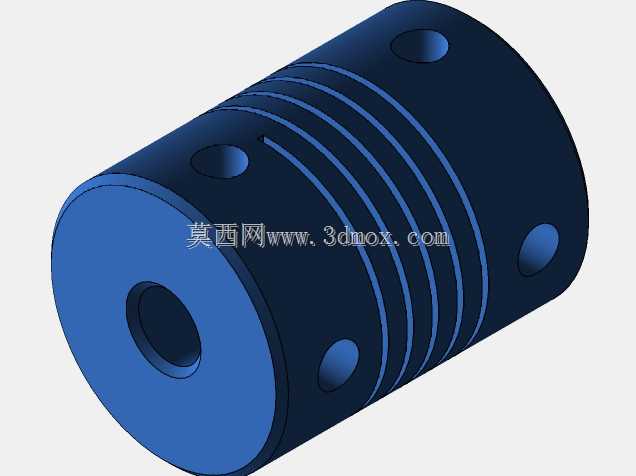

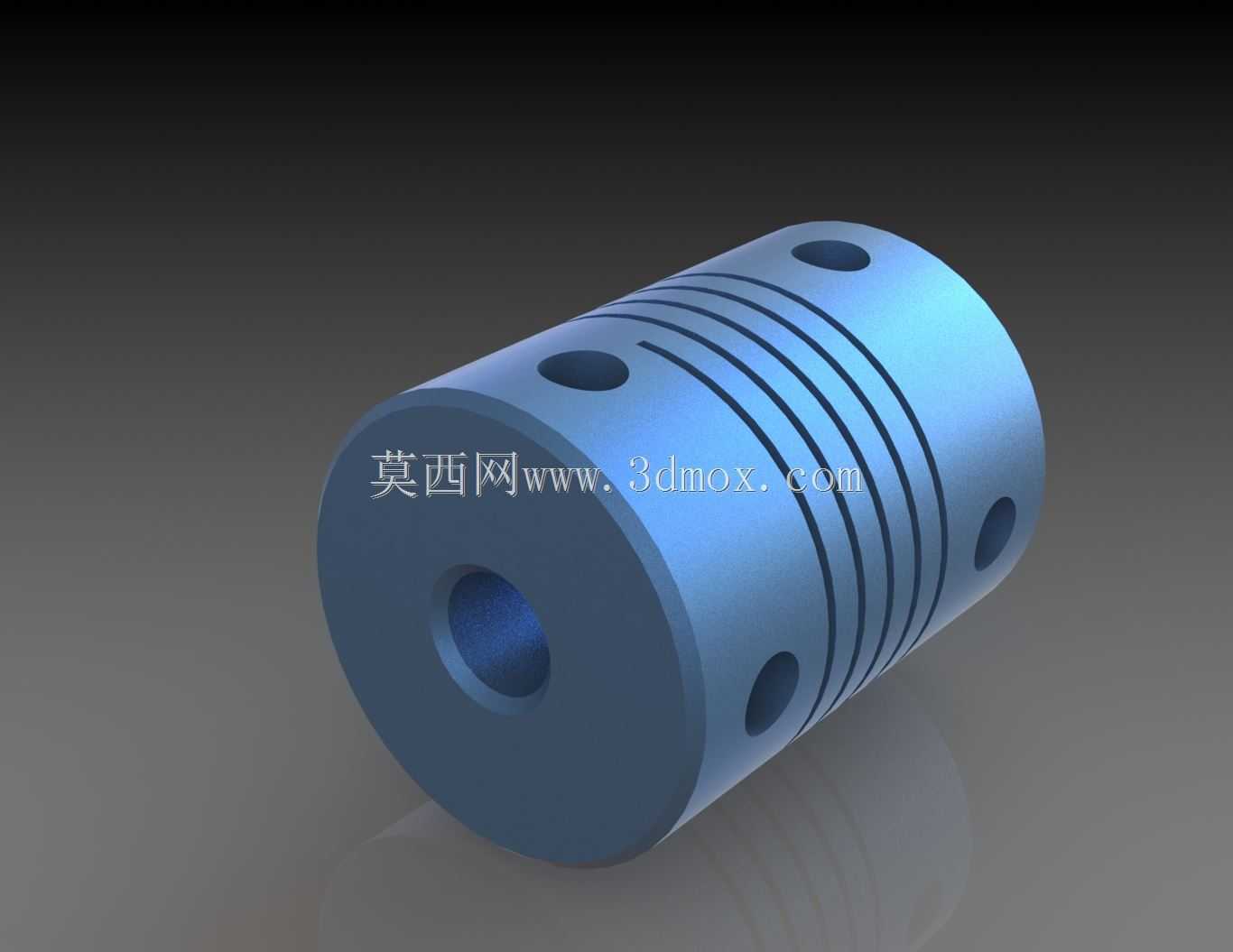

　　该零件属于小规格绕线式弹性联轴器，主体采用一体式圆柱套筒构型，两端分别设置5mm与8mm轴孔，用于连接不同直径的主动轴与从动轴。外圆中段加工连续螺旋绕线槽，槽道沿圆柱表面多圈分布，将刚性套筒转化为具有周向弹性的柔性传力段；两端实体部分保留足够壁厚，端侧径向布置紧定螺钉孔，安装时通过螺钉顶紧轴肩平面或铣扁位，实现轴向定位与扭矩传递。

　　在自动化检测、小型输送、编码器反馈、微型泵组以及实验台架中，驱动端与负载端很难做到绝对同轴，装配后常存在微小径向错位、角度偏摆和轴向窜动。若采用完全刚性的套筒连接，这些偏差会直接转化为轴承受力，轻则造成转动阻力增大、轴承发热，重则导致细轴弯曲、编码器码盘受损。绕线槽在传递扭矩时可产生受控弹性变形，能够吸收低量级不对中量，同时削弱启停瞬间的冲击，使反馈信号和低速传动更加平稳。

　　建模时先以圆柱外轮廓建立基础实体，再按两端轴孔直径分别切除中心孔。轴孔深度需要覆盖被连接轴的插入长度，孔口可设置轻微倒角，便于装配导向，也能避免锐边刮伤轴表面。螺旋槽是整个零件的功能核心，建模可通过螺旋线扫描切除完成，螺距、槽宽和剩余圈数决定柔性程度：槽数越多、壁厚越薄，补偿能力越强，但过度削弱会降低扭转刚度，影响高响应传动；槽宽过小则会限制变形空间，并增加加工干涉风险。因此在结构处理上，绕线区与两端抱紧区之间应保留过渡实体，避免应力集中在槽道末端。

　　紧定螺钉孔的位置不能随意布置。孔中心应落在两端未开槽的实体区域，保证螺钉旋入后有足够螺纹啮合长度；螺钉尖端对应轴孔内部，装配时与轴上的平面接触，可防止长期运转后松动。对于需要频繁拆装的场合，也可将端部改为开口夹紧结构，但本模型采用整体套筒加径向顶丝的方式，外形简洁、径向尺寸紧凑，适合安装空间受限的小型设备。

　　外形边界方面，圆柱外径应大于两端轴孔并保留合理壁厚，绕线槽底部不得穿透内孔，否则会形成薄弱开裂带。零件总长由插入深度、弹性段长度和螺钉布置空间共同决定：弹性段过短会使补偿能力不足，过长则会带来扭转滞后。实际选型时，5mm端常见于步进电机、编码器或小型传感器轴，8mm端可对接丝杠、传动轴或负载轴，两轴插入后应保证轴端不顶死，中间留有少量间隙，使联轴器能够释放轴向误差。

　　从三维结构检查角度看，需要重点核对螺旋槽与螺钉孔、内孔之间的最小实体厚度，确认槽底连续、无断裂特征；装配校核时应观察联轴器外圆与周边机架、线缆和传感器壳体的安全间隙，保证旋转过程中不发生摩擦。该结构不以大扭矩承载为主要目标，而强调小功率传动中的柔顺连接、偏差补偿和安装容错，适合在精密轻载机构中作为电机与负载之间的过渡连接件使用。
