费斯托MPS模块化气动检测工作站

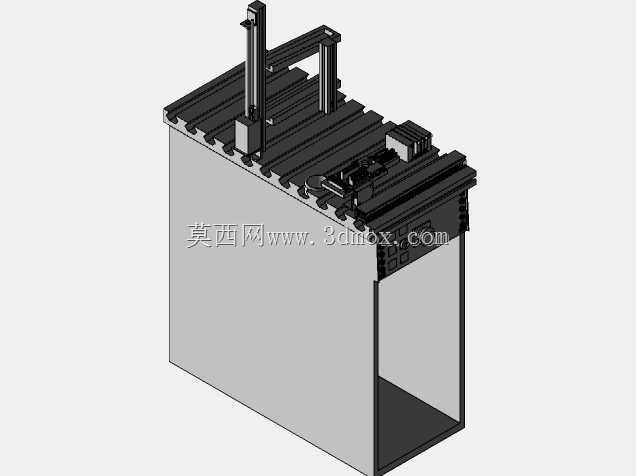

　　这套三维结构完整呈现了费斯托MPS模块化生产培训系统中典型的检测分拣工位，整体采用铝型材框架搭配台板搭建，是机电一体化教学、自动化产线验证以及气动回路实训场景里十分常见的标准单元。从现场布局来看，工位主体由底部型材柜体、顶部多孔安装台板、龙门式检测支架、侧边物料定位机构以及末端执行组件构成，所有元件的安装孔位、型材槽口间距和支架连接关系都在模型中做了还原，结构工程师在做同类教学设备改型或者小型检测工位布局时，可以直接参照这套装配关系校核空间干涉。

　　设备的核心用途是完成工件的上料定位、材质或高度检测、合格件分拣以及不合格件剔除流程，台面上预留的T型槽和多孔阵列可以灵活固定光电传感器、电容式接近开关、真空吸盘、阻挡气缸等元件，龙门立柱上的升降轴搭载检测探头，能够沿竖直方向完成多点位探测，侧边的气动滑台负责把待检工件从进料位推送至检测区，检测完成后再由分流机构把工件导向不同料道。在职业院校的实训车间里，这类工位常和上料站、加工站、分拣站串联，组成一条完整的模拟自动化生产线，学员可以在这套实体结构上练习PLC IO接线、气动管路排布、传感器参数调试以及机械部件拆装，整套结构的外露设计也方便观察每一个执行元件的动作逻辑。

　　从设计思路上看，这套工位没有采用封闭钣金外罩，而是把所有气动阀组、传感器走线和执行机构都布置在可视范围内，底部柜体既承担整体承重，也预留了气源处理三联件、电磁阀岛和电气接线端子的安装空间，顶部台板采用加厚铝合金板材，平面度和刚性足以支撑龙门支架的悬臂负载，避免检测探头在高速升降时出现晃动。龙门立柱和横梁之间采用角件锁紧，型材槽内预置T型螺母，后期如果需要调整检测高度或者增加视觉相机、扫码枪这类元件，不用重新加工安装板，直接松开紧固件滑动到目标位置即可固定，这种模块化设计思路也和工业现场柔性检测工位的搭建逻辑保持一致。

　　安装边界方面，整套工位的底部柜体为规整长方体，占地面积和标准实训桌接近，台板四周伸出的型材边缘预留了和相邻工作站对接的连接孔位，多工位拼接时可以通过连接板快速锁合，保证各工位台板的平面度一致。顶部龙门支架的最高点远高于台板上的其他元件，设备进场布置时需要在工位上方预留足够的竖直维护空间，方便拆装升降轴和检测探头；台面上的气动滑台行程覆盖整个检测区域，工件推送路径上没有突兀的凸起结构，走线和气管都沿型材槽内布设，不会和运动部件发生摩擦干涉。模型里还还原了台板边缘的工件缓冲挡块、定位销以及各执行元件的安装支座，细节处的连接螺栓、浮动接头和气管接头都有对应建模，做结构拆解时可以清晰看到每一层零件的装配层级，不管是用来做气动工位的方案演示，还是参照设计同类型检测工作站，都能提供很直观的结构参考。
