车载传感模块防护安装壳体结构

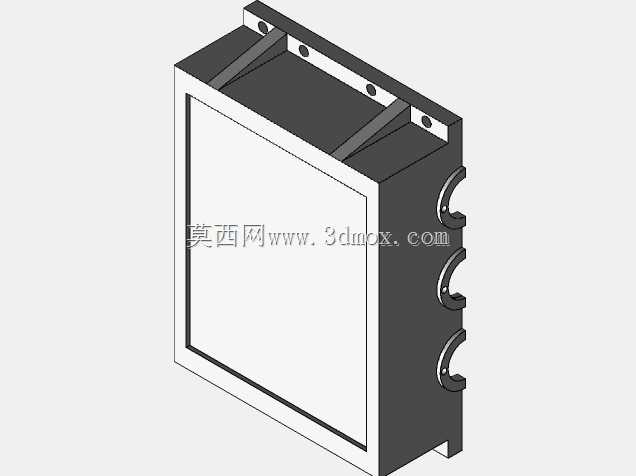

　　该结构为车载环境下传感传输类模块的承载防护壳体，整体采用带侧部安装法兰的敞口腔体构型，主要面向动力舱、底盘挂载区域或者工业测控终端中需要将多组传感单元集中布设的使用场景。这类安装位置往往伴随振动冲击、泥水飞溅、周边管线交错以及检修空间受限的问题，壳体在设计阶段首先要解决的就是内部模块的定位防护与对外接口的布局矛盾。从三维结构可以看到，腔体主体为近似方形的中空容腔，侧壁预留多组半圆型管线避让缺口，缺口沿腔体一侧竖向排布，对应内部传感组件的线束引出、气路对接或者电气接插件插拔位置，缺口边缘做翻边强化处理，既可以在装配时为管线提供定位导向，也能避免锐边割伤线束外层护套。腔体背部设置整块安装法兰板，法兰板面沿周向均匀布设多组贯通安装孔，

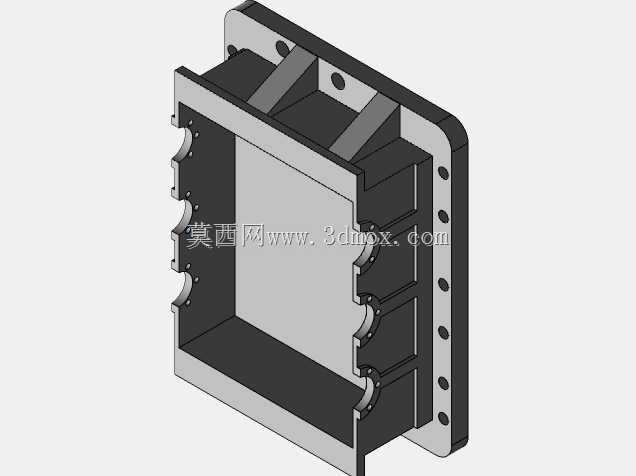

　　孔位间距按照车载标准安装点位排布，装配时可通过螺栓将整个壳体固定在车架预装支架或者设备舱立面上，法兰与腔体主体衔接位置布置多道三角加强筋，筋板从法兰板面延伸至腔体顶壁，抵消车辆运行过程中螺栓连接面受到的交变剪切力，避免长期振动后出现连接松动或者腔体焊缝开裂。腔体内部设置多道竖向分隔筋，将内部容腔划分为三个独立的隔舱区域，不同隔舱可分别放置信号采集板、电源处理模块与接口转接组件，分隔筋同时作为内部电路板的支撑定位面，板件可通过螺丝锁附在筋板预设的凸台上，隔舱之间预留走线缝隙，方便内部线束跨舱连接，也能减少不同功能模块之间的电磁干扰。壳体的敞口端面为整圈贴合密封面，端面加工平整度要求较高，实际装配时会在端面铺设橡胶密封垫，

　　再扣合外侧防护盖板，通过沿端面周边的锁附点压紧密封垫，实现腔体内部的IP65级防护，阻挡外部水汽、粉尘进入内部电路区域。外形尺寸方面，腔体主体的长宽比例接近1:1，整体厚度控制在较薄的区间，适配车载安装时轴向空间不足的工况，侧方法兰的外轮廓尺寸略大于腔体主体，预留出安装孔的操作空间，装配时螺栓可从法兰外侧直接穿入，不需要在腔体内部预留扳手空间。侧壁的管线缺口位置对应不同隔舱的接口高度，装配时管线从缺口处接入后，可配合密封胶圈或者灌胶处理实现缺口处的密封，兼顾接线便利性与防护性能。结构设计过程中优先考虑了成型工艺性，整个壳体可采用铸铝一体成型或者钣金折弯焊接后做铣削精加工，铸铝方案适合批量生产，自身重量轻且散热性能好，

　　能够将内部模块工作产生的热量通过腔体壁面快速散出；钣金焊接方案则适合小批量定制场景，修改尺寸时不需要重新开模，生产周期更短。加强筋的布置位置避开了内部模块的安装空间，筋板厚度与腔体壁厚保持合理比例，避免铸造时出现缩孔缺陷或者焊接后产生热变形。安装边界上，法兰面的安装孔采用沉头设计，螺栓锁附后头部不会突出法兰表面，保证壳体安装后背面可以完全贴紧支架立面，不会出现局部间隙导致的振动异响。腔体内部的支撑凸台高度统一，电路板安装后与腔体内壁之间留有均匀间隙，既可以避免板件与金属壳体直接接触造成短路，也能在腔体内壁灌注导热胶时让胶液均匀填充间隙，提升整体散热与抗振能力。这类壳体结构在实际使用中，既可以作为车载传感信号传输终端的防护外壳，也可适配工业自动化产线中分布式采集模块的壁挂安装场景，其多隔舱布局能够兼容不同尺寸的内置板件，侧出管线的设计让整机布线更加规整，安装法兰的加强结构则保障了长期重载振动工况下的结构可靠性，建模过程中所有配合面、安装孔位、加强筋厚度都按照实际装配公差设定，可直接用于后续的工程出图与工艺评审。
