可调式平行夹持工装夹具结构设计

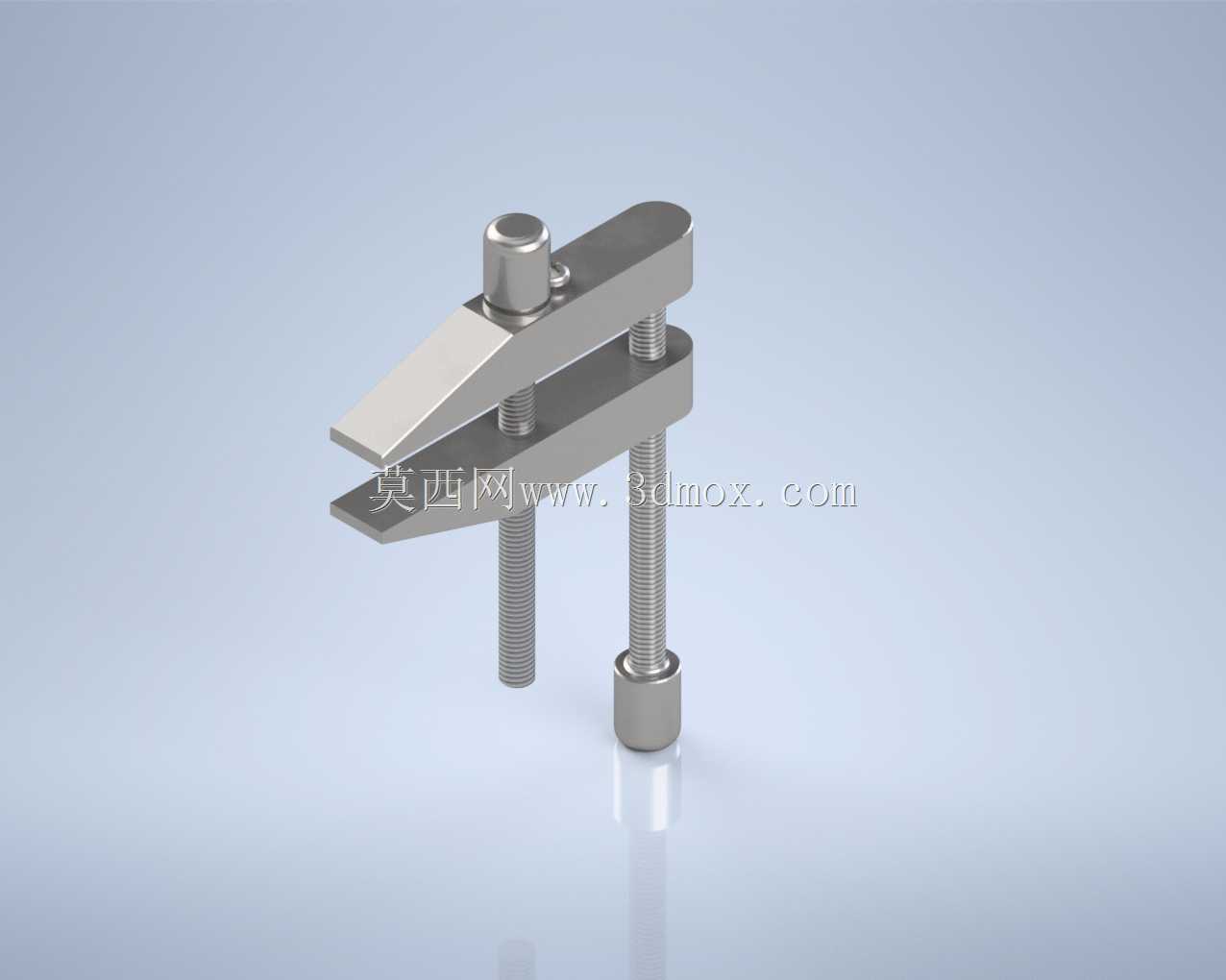

　　这套手动平行夹持工装的核心结构由上下两块楔形夹臂、两根调节螺柱、顶部铰接压块以及底部锁紧螺母组成，整体采用对称式双螺柱导向布局，区别于普通单螺杆台虎钳的单侧受力形式，在夹持薄型工件、异形小零件或者工装定位块时，两侧受力点可以同步施压，避免工件出现单侧翘起、偏移夹痕的问题。夹臂主体采用斜楔式轮廓设计，上夹臂的压合面做了阶梯让位结构，靠近铰接端的位置厚度更大，远离支点的压爪部分做了减薄处理，这种轮廓设计一方面让夹臂在闭合状态下可以伸入狭窄的工件缝隙、工装台的避让槽内完成压合，另一方面利用杠杆力臂的放大效应，在螺柱施加同等预紧扭矩的前提下，压爪末端可以获得更大的下压力，适合机加工工序里的毛坯件压紧、划线工序的工件固定、装配工位的小型组件对位夹持。

　　从实际车间使用场景来看，这类夹具并不适配大吨位重型切削的装夹需求，它的定位偏向轻型辅助工装：在钳工台进行小零件钻孔、攻丝时，可以直接把夹具跨放在工件边缘，两根螺柱下端抵靠在工作台面或者垫铁上，旋转底部的滚花螺母即可带动上夹臂缓慢下压，不需要额外搭配压板、T型螺栓，拆装调整的速度远快于常规机床压板组件；在模具修配、传感器小件装配、精密量具校准的工位上，夹臂的平行压合面可以均匀压住塑料壳体、薄铝板、铜质接插件这类易变形工件，不会像尖嘴钳、普通大力钳那样留下点状压痕。

　　结构设计层面，两根螺柱分别布置在夹臂的左右两侧，其中一根螺柱穿过上夹臂的铰接压块孔位，压块可以绕螺柱小角度摆动，自动适配被夹持工件表面的微小倾斜，哪怕工件上下表面存在0.5到1度的平面度误差，压块也能完全贴紧工件表面，不会出现线接触导致的压合不稳；另一根螺柱作为导向件，穿过下夹臂的光孔后和上夹臂的螺纹段配合，旋转底部螺母时，上夹臂会沿着两根螺柱的导向方向保持近似平行的姿态升降，不会出现普通单臂夹钳转动时的压面偏摆问题。夹臂的开合行程由螺柱的有效螺纹长度决定，空程状态下两夹臂的最大开口量可以容纳厚度在几十毫米范围内的工件，当需要夹持更薄的垫片、薄片零件时，可以在螺柱上搭配不同厚度的调整垫圈，快速缩小初始开口间隙，减少螺母空转的行程。

　　外形边界方面，整套夹具展开后整体长度覆盖夹臂的楔形延伸段，宽度由两根螺柱的中心距决定，整体高度随开口大小在螺柱的长度范围内变化，夹臂所有外露棱边都做了倒角处理，没有尖锐的加工毛刺，底部螺母采用外滚花设计，徒手就可以施加足够的锁紧力，不需要借助扳手；如果需要更大的夹紧力，也可以在螺母端部加工出标准六角位，用开口扳手追加扭矩。安装使用时既可以直接跨放在工作台面上作为独立夹钳使用，也可以在下夹臂的底面加工出定位槽，配合工装台上的定位销实现夹具本身的快速固定，适配小批量多品种的柔性生产工位，在教学实训、工具修配、小型非标设备的临时压紧场景下都能稳定完成夹持作业。夹臂的楔形造型同时兼顾了结构刚性和操作空间，压爪末端的延伸长度可以越过工件的凸台、加强筋，直接压在工件的基准平面上，不会和工件上的凸起结构发生干涉，这也是很多常规平口钳无法实现的布局优势。
