汽车发动机点火系统火花塞护套结构

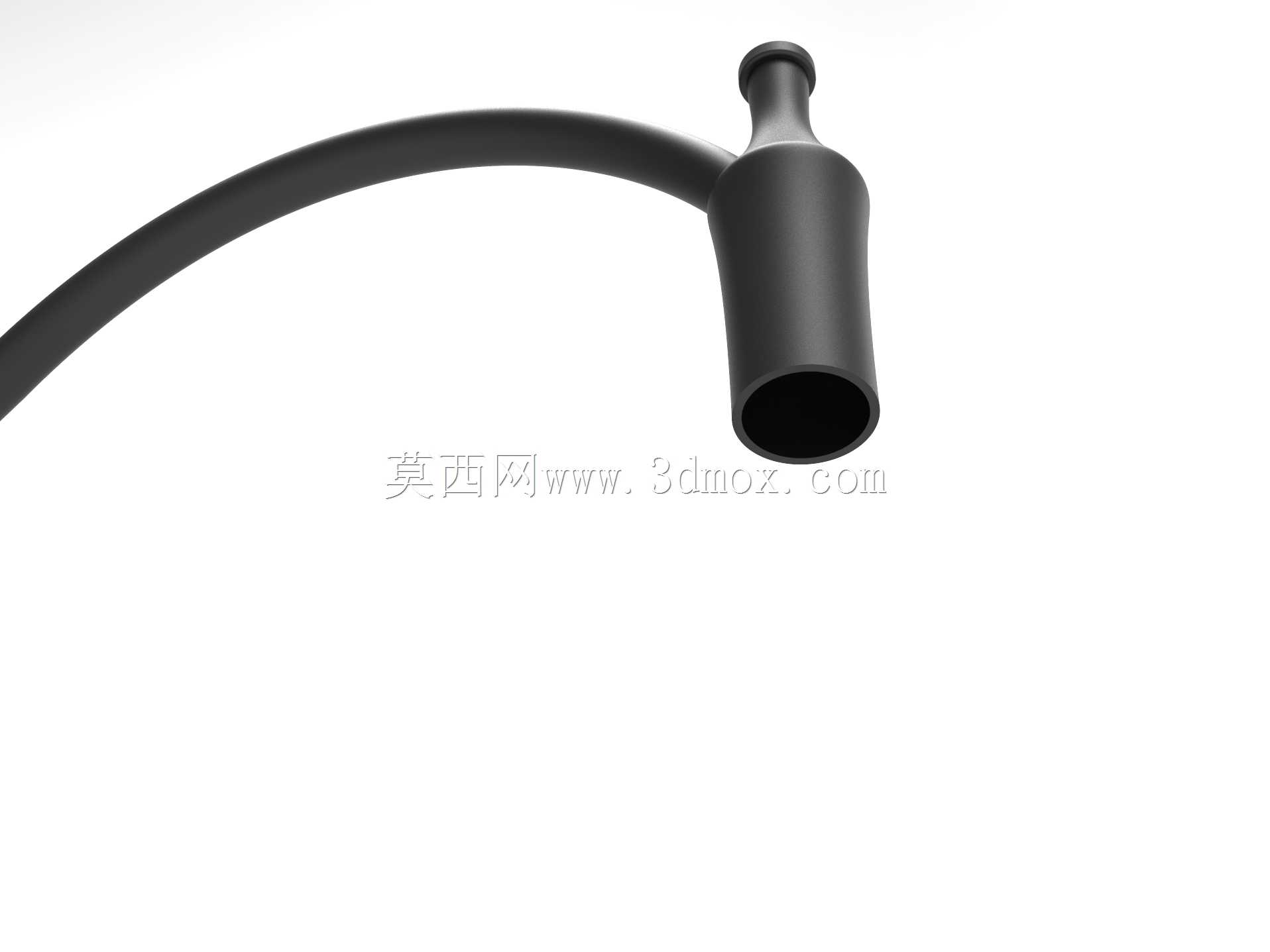

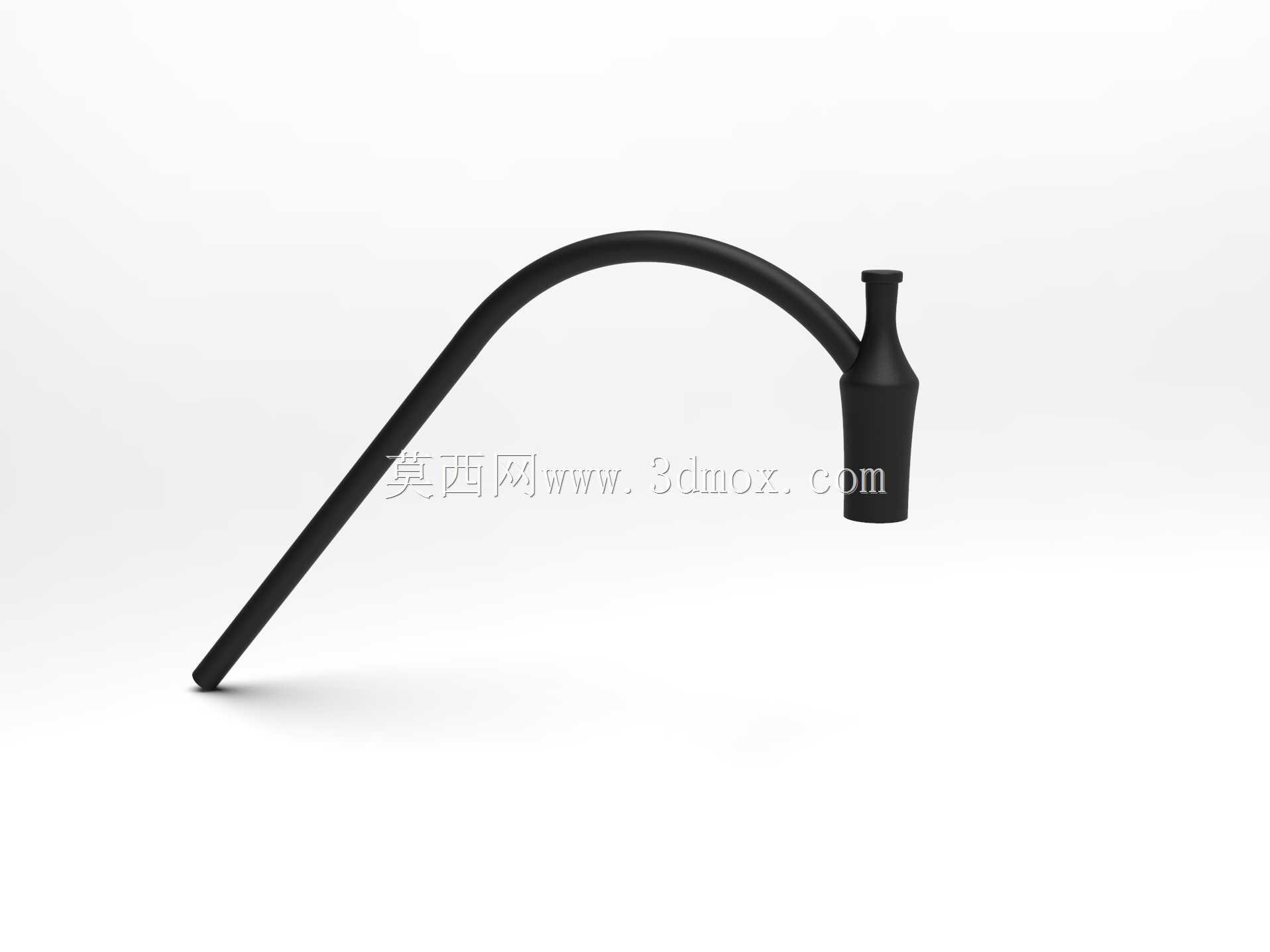

　　该结构围绕汽油发动机点火回路末端的火花塞防护与高压连接需求展开，主体由柔性高压导线、端部绝缘护套和火花塞插接腔组成。护套采用一端收窄、一端扩口的过渡外形，扩口端用于套入火花塞上部陶瓷绝缘区域，收窄端与高压导线形成连续过渡，能够在发动机舱狭小、振动明显的环境中约束线束走向，并降低高压接线部位受油污、水汽、粉尘影响的概率。

　　在实际装车场景中，这类部件通常布置于气门室罩上方或缸盖点火区域附近，周围伴随进气歧管、线束支架、燃油管路及高温机体。建模时需要重点处理护套与导线之间的平滑连接关系：导线并非简单直线，而是依据发动机舱避让路径形成弯曲轨迹，弯曲半径应避免过小，以免橡胶护套根部出现折痕、应力集中或装配后与周边零件干涉。护套扩口段的内腔需要与火花塞陶瓷体、金属接线端的外形保持合理配合，外轮廓则应留出手指或工装插拔空间，便于维修时拆卸和复位。

　　从功能上看，该件并不承担发动机主承载任务，但对点火可靠性影响直接。护套内壁与火花塞之间需要形成稳定包覆，既不能因配合过松导致高压漏电、跳火，也不能因过紧造成装配困难或橡胶件长期压缩疲劳。导线外被与护套材料通常需兼顾耐温、耐油、耐臭氧和绝缘性能，因此在三维结构表达中，端部壁厚、过渡圆角、喇叭口边缘和导线出口处的渐变截面都应完整呈现。若只建立外观曲面而忽略内腔和壁厚，后续进行装配校核、橡胶件脱模分析或线束走向验证时会缺少关键依据。

　　设计思路上，可先确定火花塞轴线位置和高压线束接入方向，再以两点之间的空间路径建立导线中心曲线。护套扩口轴线应尽量与火花塞轴线一致，保证插接时受力均匀；导线出口方向则根据周边避让边界调整，使线束自然弯曲而不是强行扭转。护套中段采用锥形过渡，可在较少材料占用的情况下提高根部刚度，同时让导线从较粗的防护段平滑过渡到柔性线段。扩口端面可设置轻微圆角，避免锐边在插拔过程中划伤绝缘层，也减少橡胶件模具成型时的缺陷风险。

　　外形尺寸与安装边界需要结合发动机缸盖布置综合判断。护套下部包围火花塞的区域应与气门室罩开孔、点火线圈位置或相邻缸线束保持间隙，尤其在发动机热态膨胀、橡胶件软化和整机振动条件下，不能出现摩擦接触。导线弯曲段应远离排气侧高温表面，若空间上无法完全避开，则需要在模型中预留隔热罩或线束固定卡扣的位置。护套顶端与导线衔接处属于反复弯折的敏感区域，建模时应保证截面连续，不宜出现突然缩径；扩口端外侧则可根据装配需要增加防滑纹理或加强环，但这些特征不能影响其进入火花塞安装孔周围的有限空间。

　　对于结构设计人员，该模型可用于点火系统线束布置复核、发动机舱维护空间检查以及橡胶护套外形方案讨论；对于三维建模从业者，其训练重点在于柔性导线路径、旋转体护套、变径过渡和装配关系的协同表达。整体结构虽然不复杂，但对轴线、间隙、弯曲半径和插接方向较为敏感，任何一处边界处理不当，都可能在实际装配中表现为护套不到位、导线受力、绝缘距离不足或维修拆卸困难。
