连续变径螺旋输送叶片三维结构

　　该螺旋体结构主要面向散料输送、定量给料、搅拌推送以及小型物料提升场景，在粮食加工、粉体配料、污水处理排泥、化工颗粒输送、食品包装给料等设备中都能见到同类工作部件。它的核心作用不是单独承载，而是通过连续螺旋面绕轴旋转，把进入槽体或管体内的物料沿轴向稳定推移，使物料在限定通道内完成连续输送、增压推送或均匀出料。

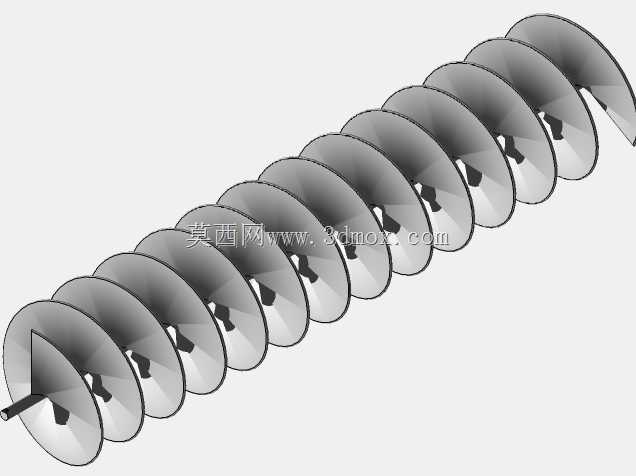

　　从结构形态看，模型采用单片连续螺旋叶片与中心轴组合的方式表达，叶片沿轴向形成多圈螺旋面，外缘构成连续圆柱包络面，内缘与中心轴连接。螺旋叶片在旋转时，靠近外缘的线速度较大，叶片面对物料产生轴向分力；物料受槽体或管壁约束后不能随叶片整体回转，便沿螺旋通道向前移动。与带式输送相比，这种结构在封闭截面内工作，粉尘外逸少，布置倾角更灵活，也便于在较小空间内完成水平、倾斜或短距离垂直输送。

　　该模型重点表现了螺旋面几何参数变化对输送性能的影响。螺旋推进段中，叶片的轴向间距并非完全按单一固定值处理，而是在不同区段体现不同螺旋导程特征。较小导程区段叶片排布更密，单位转数内物料前移距离较短，适合在出料端形成较稳定的料流控制，也有利于提高物料填充的均匀性；较大导程区段叶片间距更宽，物料通过能力增强，可降低入口处堵料风险。对于易架桥、流动性一般或含有一定湿黏性的物料，导程变化能够在一定程度上改善进料充满率与出料稳定性。

　　建模时需要先确定螺旋外径、中心轴径、有效输送长度和叶片厚度。螺旋外径决定设备的理论通过截面，外径越大，单圈可携带的物料截面积越大，但所需扭矩也会同步增加；中心轴径影响螺旋内缘的有效流通面积，轴径过大会压缩物料通道，尤其在小直径绞龙中容易造成颗粒卡滞；有效输送长度则与整机壳体、进出料口位置以及支承跨距相关。叶片厚度不能只按视觉效果选取，实际设计中要结合磨损工况、材料和焊接工艺确定，输送砂石、煤灰、污泥等磨蚀性物料时，叶片外缘通常需要加厚或采用耐磨材料。

　　螺旋叶片的旋向与轴转向共同决定物料输送方向。选型时不能只看叶片形状，还要结合驱动端布置、减速机输出方向和检修空间判断。若设备需要双向给料，可通过正反转实现，但叶片与槽体间隙、物料回流特性以及端部轴承密封都要重新校核。对于倾斜输送工况，倾角增大后物料回退趋势增强，螺旋直径、螺距、转速和槽体填充率需要匹配；倾角较高时，通常采用较小填充率和较封闭的管壳，以减少物料下滑。

　　安装边界方面，螺旋体外缘与输送槽或管壁之间必须保留均匀径向间隙。间隙过小，制造误差、焊接变形或物料硬质颗粒进入后会产生刮擦、卡阻；间隙过大，则物料随叶片周向翻动的比例增加，输送效率下降，粉料还可能出现明显回流。中心轴两端需要设置轴承支承，长距离输送时还应考虑中间吊挂轴承，但中间支承会占据物料通道，设计时应尽量减小迎料面积，并在支承前后保证叶片连续性或采用过渡段处理。进料口位置宜避开叶片死区，出料口则要保证物料离开螺旋面后不会在壳体内积存。

　　从三维结构设计角度看，螺旋叶片属于典型空间曲面，建模时应保证螺旋线、叶片内外径和轴向节距之间的关系一致。变参数区段不能简单拉伸普通平板，否则会出现叶片面扭曲不连续、与轴体干涉或外缘轨迹错位等问题。实际生产中，螺旋叶片可采用分段钢带轧制、单片焊接拼制或整体厚板成形等方式；模型中连续叶片的表达便于检查螺距过渡、轴叶连接和端部空间位置，也可为后续壳体、端盖、密封座和驱动联接件的装配提供参考。

　　在功能特性上，该类螺旋结构结构紧凑、工作连续、占地较小，能够在封闭通道内完成稳定给料；它不适合输送易粘结成大块、硬度极高且粒径超过间隙允许范围的物料，也不宜在未考虑磨损和密封的条件下长期处理高温或腐蚀性介质。把螺旋直径、导程变化、轴径、叶片厚度和壳体间隙统一考虑，才能使模型从几何展示进一步转化为可用于设备方案校核和结构选型的机械部件。
