阿拉斯雷克托离心通风机叶轮结构设计

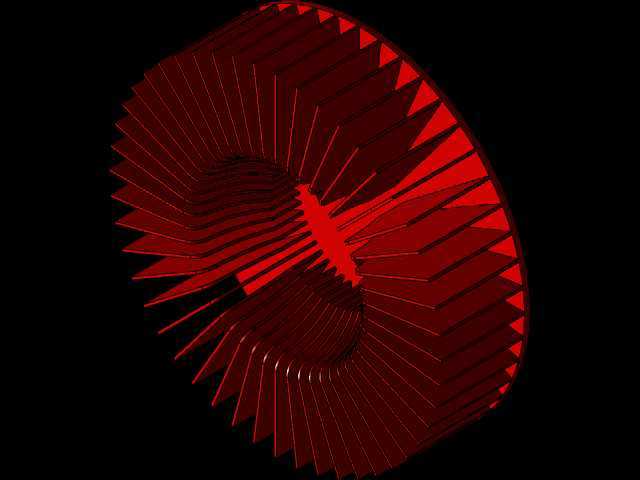

　　在工业通风、暖通空调、设备散热等多个工程场景中，离心式通风机的核心做功部件叶轮的结构设计直接决定了整机的风压、风量与运行效率，本次呈现的阿拉斯雷克托离心通风机叶轮结构，针对小空间高风压输送场景做了针对性的叶片排布优化。不同于常规直板叶片或后弯叶片的常规设计，该叶轮采用多叶片密集排布的径向结构，叶片沿轮盘周向均匀分布，单叶片采用带弧度的弯折成型结构，叶片进风侧与出风侧做了平滑过渡处理，能有效降低气流进入叶道时的冲击损失，减少叶道内的涡流产生。

　　从安装边界来看，该叶轮采用中心轮毂定位结构，轮毂处预留了与电机轴配合的安装孔位，可直接适配常规Y系列小功率异步电机的输出轴，轮盘整体为圆盘式结构，外径尺寸适配常规蜗壳的安装间隙，安装时需保证叶轮端面与蜗壳侧壁的间隙控制在2-5mm区间，间隙过大会造成气流回流损失，间隙过小则容易在运行时出现刮蹭故障。在实际应用场景中，这类密集叶片的离心叶轮多用于对风压要求较高、安装空间受限的场合，比如电子设备机柜的集中散热、小型除尘设备的负压抽吸、管道内的短距离强风输送等场景，相比普通离心叶轮，其在相同外径尺寸下能输出更高的静压，可有效缩短通风管路的布置长度，节省设备整体安装空间。

　　设计过程中，首先通过流体仿真对叶片的安装角进行了多轮迭代，初始方案采用32片叶片排布，仿真发现叶道内气流流速分布不均，靠近轮盖侧存在明显的低速涡流区，后续调整叶片数量至64片，同时将叶片的出口安装角调整为90度径向出风，仿真结果显示叶道内的气流均匀度提升了27%，整机全压效率提升了8个百分点。叶片与轮盘、轮盖的连接采用整体铆接结构，轮盘与轮盖均采用薄钢板冲压成型，叶片两端预先冲出定位凸点，装配时将凸点卡入轮盘与轮盖的对应定位孔后压铆固定，这种连接方式相比焊接结构生产效率更高，且不会出现焊接变形导致的叶轮动平衡超标问题，叶轮整体做动平衡校正时，平衡等级控制在G6.3级，可满足3000r/min转速下的平稳运行要求，运行时的振动速度有效值控制在4.5mm/s以内，符合通用通风机的振动限值要求。

　　从气流走向来看，气流从叶轮轴向中心区域进入，在叶片的带动下沿叶道径向加速甩出，密集的叶片结构可以对气流进行更充分的做功，避免气流在叶道内出现滑移，在相同转速下能获得更高的出口风速，适合需要克服较高管路阻力的通风场景。在结构强度校核方面，针对叶轮最高运行转速下的离心力载荷做了有限元分析，叶片根部的最大应力出现在靠近轮盘的位置，应力值远低于板材的屈服强度，安全系数达到3.2以上，可保证长期运行下不会出现叶片变形或断裂的问题。轮盘中心的轮毂采用铸铁材质加工，与钢板轮盘通过铆接固定，轮毂内孔可根据配套电机的轴径做适配加工，键槽尺寸符合普通平键的国标要求，安装时无需额外做定制化加工即可完成装配。这类叶轮在实际选型时，需要匹配对应参数的蜗壳结构，蜗壳的型线采用对数螺旋线设计，与叶轮的出风角度匹配，可有效将叶轮甩出的高速动压转化为静压，提升整机的送风效率，若蜗壳型线与叶轮不匹配，会造成整机效率大幅下降，同时运行噪音会明显升高。
