微型轴流转桨式水轮机转轮结构

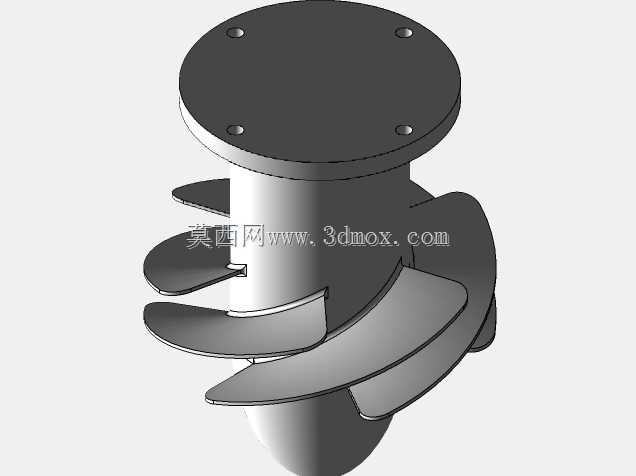

　　该模型呈现的是一台微型轴流转桨式水轮机的核心转轮与上部安装段，整体结构围绕低水头、大流量水流能量转换场景展开。轴流式水轮机多用于水头不高但过流量较大的引水渠道、小型溪流落差、实验教学台架以及微型水力发电装置中，水流沿近似轴向进入转轮，推动叶片旋转后再沿轴向流出，流道转折少，过流能力强。模型顶部设置圆形法兰盘，盘面上均布四个沉孔，用于与上方主轴座、轴承支架或试验台固定面板连接；法兰下方为圆柱形轮毂主体，承担叶片支承、转轴定位和载荷传递作用。轮毂下部布置多片空间扭曲叶片，叶片沿圆周方向螺旋展开，翼型从根部到外缘具有连续变化的弯扭角度，这种造型能够适应轴流通道内不同半径处水流速度三角形的差异，使水流在流经叶片时更平顺地完成能量交换，

　　降低入口冲击和出口旋流损失。叶片前缘较薄，便于切入来流；后缘逐渐收窄，可减少尾迹扰动；叶根与轮毂采用圆滑过渡，避免局部应力集中，也符合铸造或增材制造时的连续成形要求。轮毂底端做成近似椭球或导流帽形态，能够引导出口水流收拢，减小中心区域涡流和轴向阻力。从设计思路看，转桨式结构的关键在于叶片角度可根据工况调整，虽然该模型以固定展示尺寸呈现，但其叶片布置方式保留了轴流转桨机组的典型特征：叶片承受水流推力后将扭矩传递给轮毂，轮毂再带动主轴旋转，外接发电机即可输出电能。实际选型时，需重点核对转轮外径与引水管道、导水室或尾水管之间的径向间隙，间隙过小会因制造、安装偏差造成擦碰，间隙过大则会增加漏流损失。顶部法兰的螺栓孔分布决定安装边界，

　　设计支架时应保证法兰支承面与主轴同轴，法兰下方留出轮毂旋转空间，叶片外缘与机壳内壁保持均匀环形间隙。若用于3D打印验证，可先按小比例打印转轮，检查叶片型面连续性、叶根过渡和法兰孔位；用于教学或科普展示时，该结构能直观说明轴流式水轮机与冲击式、混流式机组在流道方向上的区别。工程建模中，叶片通常先建立翼型截面，再按不同半径处的安放角进行放样，轮毂与叶片合并后需检查实体相交区域，保证转动部件无开口、无薄壁碎片。上部法兰的沉孔深度要与所选紧固件匹配，支承面厚度需满足压紧和抗弯要求。整机装配时，还应考虑主轴穿过轮毂中心后的轴向定位、密封位置以及轴承支撑跨距，使水力载荷能够稳定传递到机架。该模型适合用于微型水电方案论证、水力机械课程演示、转轮叶片造型参考和增材制造样件验证。
