餐盒注塑成型模架结构三维造型

项目分类:注塑模图纸 发布时间:2022-05-03 ID:619852
  • 餐盒注塑成型模架结构三维造型
  • 餐盒注塑成型模架结构三维造型
  • 餐盒注塑成型模架结构三维造型
  • 餐盒注塑成型模架结构三维造型

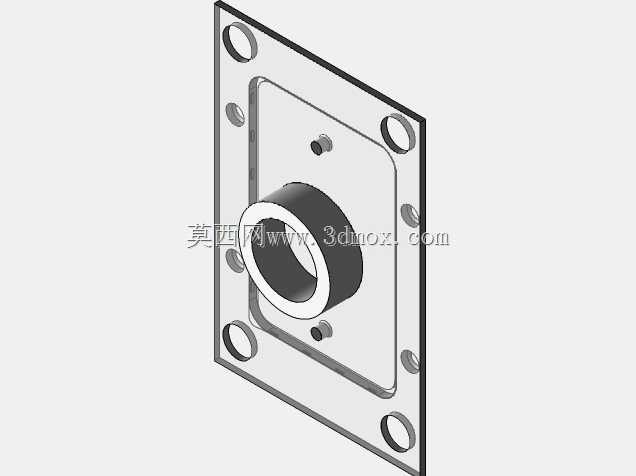

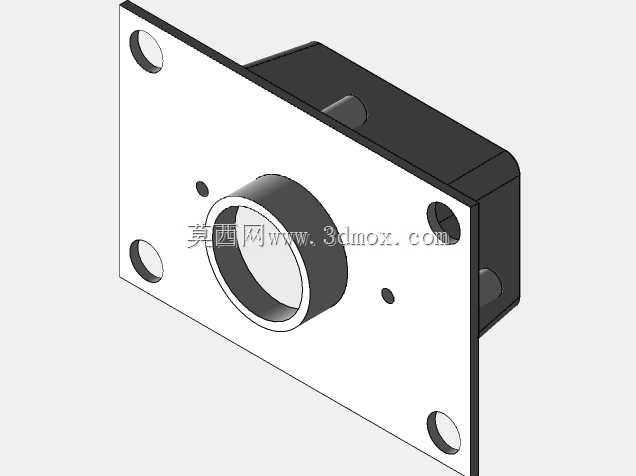

  这套三维造型围绕一次性薄壁餐盒的注塑成型工序展开,模体采用板式叠装布局,朝向操作侧的面板预留四个沉头安装孔,可直接穿入内六角螺栓将整副模具锁固在注塑机定模板工位,面板中心凸出的同轴圆筒为主流道衬套安装位,衬套端面与注塑机喷嘴轴线对中,熔融PP料经喷嘴注入衬套后,沿内部流道分流进入型腔,成型餐盒的薄壁腔体结构。模体后侧的块状基体为动模侧模脚与型芯安装座组合结构,侧面预留的通孔为冷却水回路接口,可接入模温机循环水路,对成型区域进行控温:PP餐盒属于薄壁深腔件,成型时料流填充行程长,若模温不均会出现局部缺胶、内壁应力发白、顶出变形等缺陷,水路沿型芯周向均匀排布,可保证型腔各区域温差控制在工艺允许范围内,缩短制品冷却定型周期。

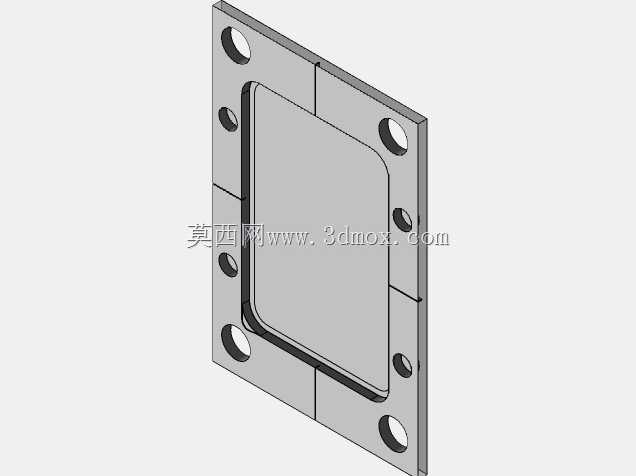

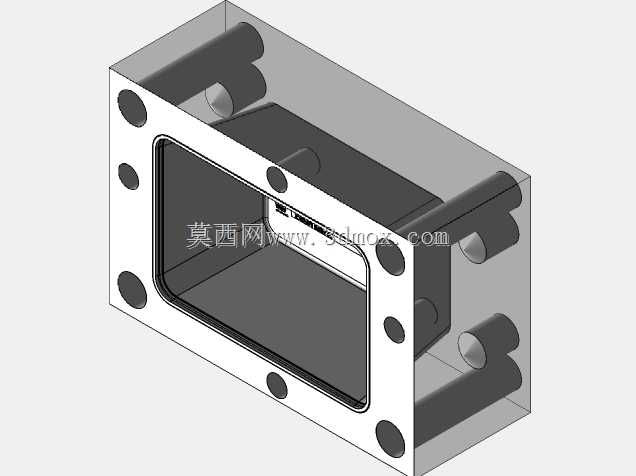

  从模具工作逻辑来看,开模时注塑机锁模机构带动动模侧沿导柱方向后移,定模面板与动模基体首先沿分型面分开,包裹在型芯上的餐盒制品随动模侧同步后移,当开模行程到达预设位置时,注塑机顶出杆穿过动模座板的预留通孔,推动顶出板组带动周向分布的顶杆,将餐盒从型芯上平稳顶落,完成一次成型循环。面板上除四个角部的主安装孔外,还分布有多个小直径定位孔,分别用于导套压装、复位杆穿设以及小型嵌件的定位固定,导柱导套采用间隙配合,合模时可引导动定模精准对中,避免型腔错位导致餐盒侧壁出现厚薄不均、飞边超差的问题。

  在结构设计的细节处理上,中心主流道衬套的凸出高度做了限位设计,衬套端面高出定模面板安装面的尺寸与注塑机喷嘴的伸出量匹配,既保证喷嘴对接时无漏料间隙,又避免衬套被喷嘴过度挤压发生变形。型芯与餐盒内壁接触的成型面做了脱模斜度处理,沿制品顶出方向预留合理的拔模角度,降低PP材料冷却收缩后包紧型芯的阻力,顶出时制品受力均匀,不会出现顶穿、顶白等外观缺陷。模体外侧的棱角位置均做了倒角处理,避免模具吊装、拆装过程中划伤操作人员,同时减少应力集中导致的模体开裂风险。

  现场安装适配层面,定模侧的安装孔位间距符合常规卧式注塑机的模板螺孔排布规格,不需要额外加工转接板即可直接上机固定,动模侧的顶出孔位置与注塑机顶出杆的中心距匹配,顶出行程设置大于餐盒的型腔深度,保证制品可以完全脱离型芯。冷却水接口采用标准管螺纹规格,可快速接入车间现有模温机的输水软管,水路走向在建模时做了干涉检查,循环通道与顶杆孔、螺钉孔、导柱孔之间保留足够的安全壁厚,不会出现水路穿通导致的漏水故障。

  针对薄壁餐盒的量产需求,模体的成型区域钢材选型偏向高抛光性能,型腔表面抛光至镜面等级,一方面降低熔融塑料的填充流动阻力,另一方面成型后的餐盒外表面光滑无划痕,满足食品包装的外观要求。浇注系统的流道截面采用圆形设计,料流阻力小,压力损失低,填充过程中熔料可以快速到达型腔远端,避免餐盒边缘出现缺胶。整个模具的三维结构完整呈现了从喷嘴对接、料流填充、冷却定型到开模顶出的全工序对应结构,各部件的装配关系清晰,安装边界、配合尺寸、运动行程都做了明确的几何表达,可直接用于模具结构评审、注塑工艺适配验证以及相关成型工装的设计参考。
