塑料碗注塑成型模具型腔结构

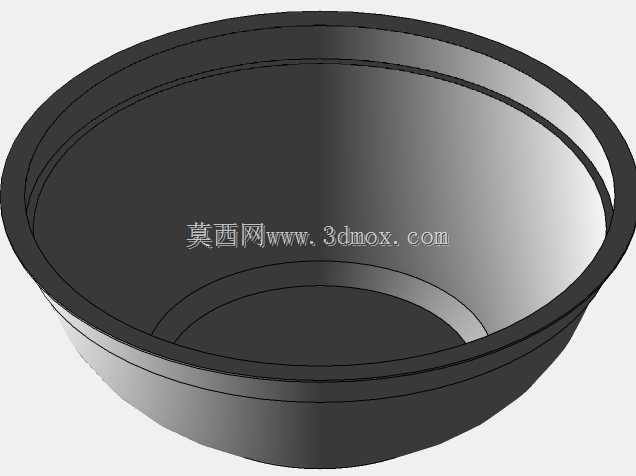

　　这套结构围绕一次性塑料碗及日常餐饮用薄壁碗类制品的注塑成型需求展开，核心成型部位为与碗体外轮廓完全贴合的凹模型腔，整体呈回转体形态，型腔内壁顺滑过渡，从碗口位置的大直径段沿圆弧曲面连续收窄至碗底小半径区域，曲面曲率随碗身造型自然变化，没有突兀的折角与台阶，能够完整复刻塑料碗外侧的弧面造型，保证成型后制品外表面光滑无划痕、无明显熔接痕。

　　从实际产线应用场景来看，这类模具多用于日用品注塑车间，配套卧式注塑机完成PP、PET等食品级热塑性塑料的注塑生产，产出的塑料碗可覆盖外卖打包、快餐盛装、家庭日常餐饮等多个使用场景，量产过程中模具需要承受高频次的开合模循环，以及熔融塑料注入时的高压冲刷，因此型腔部分的曲面加工精度、表面抛光等级直接决定了成品碗的外观质量与脱模顺畅度。

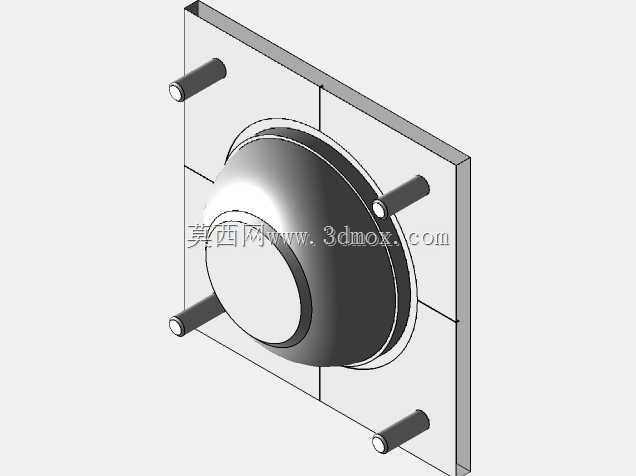

　　设计阶段首先要匹配目标碗制品的外形尺寸边界：碗口敞口段为整个模具的最大外径区域，型腔深度与碗身高度完全对应，碗底位置预留有注塑进料口的安装对接空间，模具外缘设置的多层环形凸台分别承担定位、封胶、配合导向的作用——最外侧的环形台阶用于和定模板的安装槽位嵌合定位，保证型腔在模架内的同轴度，靠近型腔开口处的环形封胶面与凸模侧对应面精准贴合，合模时压紧形成密封的成型空腔，避免注塑充模过程中出现飞边、溢料的问题。

　　型腔内壁的曲面设计充分考虑了塑料冷却收缩的补偿量，沿碗身深度方向预留了合理的脱模斜度，既不会因为斜度过大改变碗体的设计壁厚，又能保证制品冷却后可以顺利从凹模内顶出，不会发生粘模、刮伤外表面的情况。碗底对应的型腔底部平面做了细微的粗糙度处理，在不影响成品外观的前提下增大冷却阶段的摩擦力，避免开模时制品随凹模侧移位。模具整体的外轮廓尺寸完全适配标准注塑模架的安装规格，外缘的定位台阶厚度、安装孔位间距都符合通用注塑机的装夹要求，不需要额外定制转接板即可直接完成上机安装。

　　流道在该型腔侧的对接位置设置在碗底中心区域，采用点浇口进料的布局方式，熔融塑料从碗底中心进入型腔后沿圆弧壁面均匀向碗口方向流动，充模路径短且料流方向对称，能够有效降低碗身不同位置的内应力，减少成品出现翘曲、局部缺胶的概率。型腔侧壁的厚度按照注塑压力承载要求做了等强度设计，靠近碗口大直径区域的模壁厚度适当加大，抵消该区域充模时更大的塑料胀型力，避免长期生产后型腔出现胀模变形，保证批量生产的碗口圆度始终符合尺寸要求。

　　模具的冷却回路布局沿型腔外壁的环形走向排布，冷却水道与型腔内表面的距离保持均匀，让碗身整个弧面的冷却速度同步，避免因局部冷却不均导致制品各部位收缩量不一致，出现碗身偏心、碗底不平的缺陷。日常生产维护时，该回转体结构的型腔没有复杂的侧向倒扣，不需要额外设置抽芯滑块，开合模动作路径简单，故障点少，抛光保养时可以直接沿回转曲面进行打磨抛光，维护效率较高，非常适配薄壁日用品的大批量连续注塑生产工况。
