高架支撑式储水塔站结构三维设计

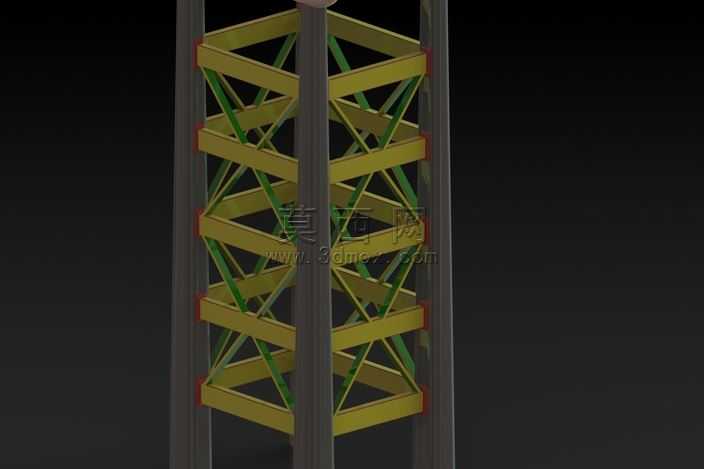

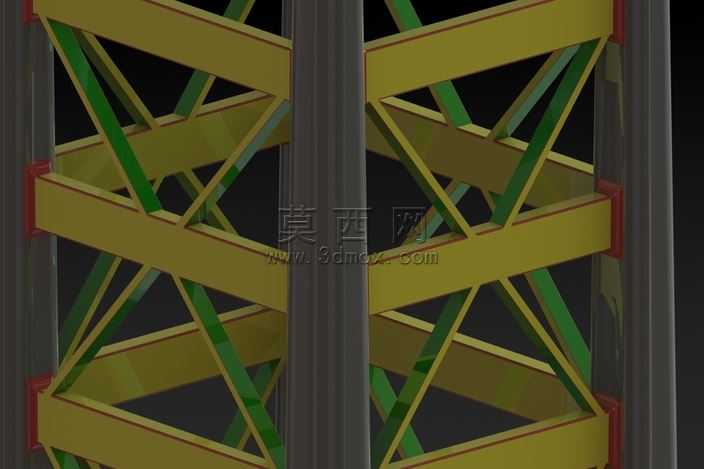

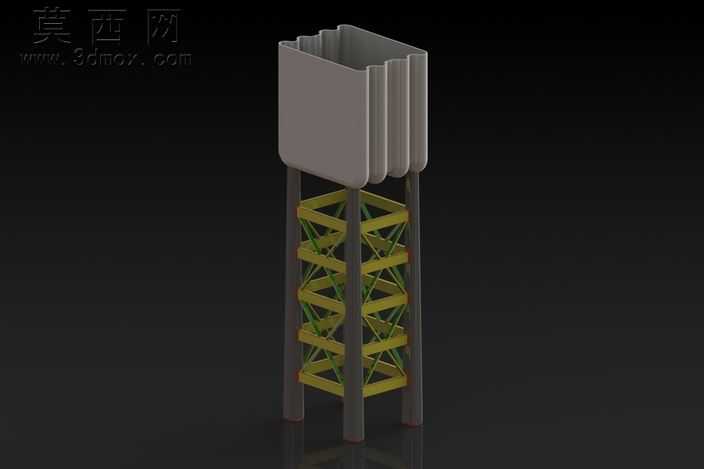

本作品为高架支撑式储水塔站的三维建模设计，整体采用立式高架布局，核心分为上部储水腔体与下部支撑框架两大结构模块，建模过程以结构逻辑清晰、比例协调为核心原则开展。上部储水腔体采用多腔并列式造型，腔体主体为圆角过渡的立式方腔结构，相邻腔体通过竖向波纹状分隔结构衔接，既在视觉上区分独立储水单元，也通过曲面造型强化腔体侧壁的结构强度，腔体顶部为敞口设计，边缘做加厚收边处理，模拟实际储水设施的进水与检修端口结构，腔体底部与下部支撑结构做密封式衔接处理，避免结构衔接处出现错位缝隙。下部支撑结构采用桁架式框架设计，四根竖向主支撑柱沿储水腔体底部四角垂直布置，主支撑柱之间分层设置交叉斜撑与横向连接梁，交叉斜撑采用X型排布方式，每层斜撑与横向梁、主柱之间做刚性节点连接，模拟实际钢结构桁架的焊接节点效果，分层排布的桁架结构从下至上均匀承接上部储水腔体的载荷，保障整体结构的稳定性，支撑柱底部做平整的端脚处理，模拟设施与基础地面的固定衔接结构。建模过程中对不同结构模块做了明确的材质区分，上部储水腔体采用哑光浅灰色硬质材质，模拟工程塑料或涂层金属储水舱的质感，下部支撑框架的主柱采用深灰色金属材质，横向梁与交叉斜撑采用黄绿色警示质感的金属材质，通过材质差异清晰区分不同功能的结构部件，渲染阶段采用深色纯色背景突出模型主体，搭配柔和的侧向打光，清晰展现结构的层级关系与轮廓细节，避免多余光影干扰结构表达。本设计为基础演示类建模作品，核心用于展现高架储水设施的基础结构逻辑，建模过程中简化了非核心的附属部件，重点突出储水腔体与支撑桁架的衔接关系、桁架自身的受力排布逻辑，所有结构比例参考常规高架储水设施的通用比例设置，可作为同类储水设施结构设计的基础参考框架，若需用于实际工程场景，可在此基础上补充管线、检修平台、加强筋等细节结构，调整对应尺寸参数匹配实际使用需求。
