3D打印悬垂角度阶梯测试工装

　　这套阶梯式悬垂测试件主要面向熔融沉积成型设备的工艺验证场景，在桌面级FDM打印机调试、新材料试打、切片参数优化以及车间批量打印前的首件确认环节使用。日常生产中，更换PLA、PETG、ABS等不同聚合物材料后，材料的冷却收缩特性、熔融流动性和层间结合能力都会发生变化；若直接打印带斜面、倒扣或薄壁特征的功能件，很容易在悬垂区域出现拉丝、塌边、层纹错位甚至支撑难以去除的问题。该测试件把多个角度的悬垂面集中在同一基准平板上，一次打印即可获得连续角度区间的成型结果，避免反复制作单角度试样造成的时间和材料浪费。

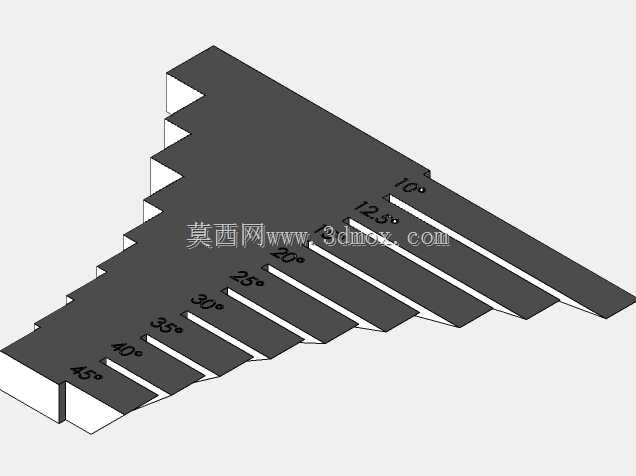

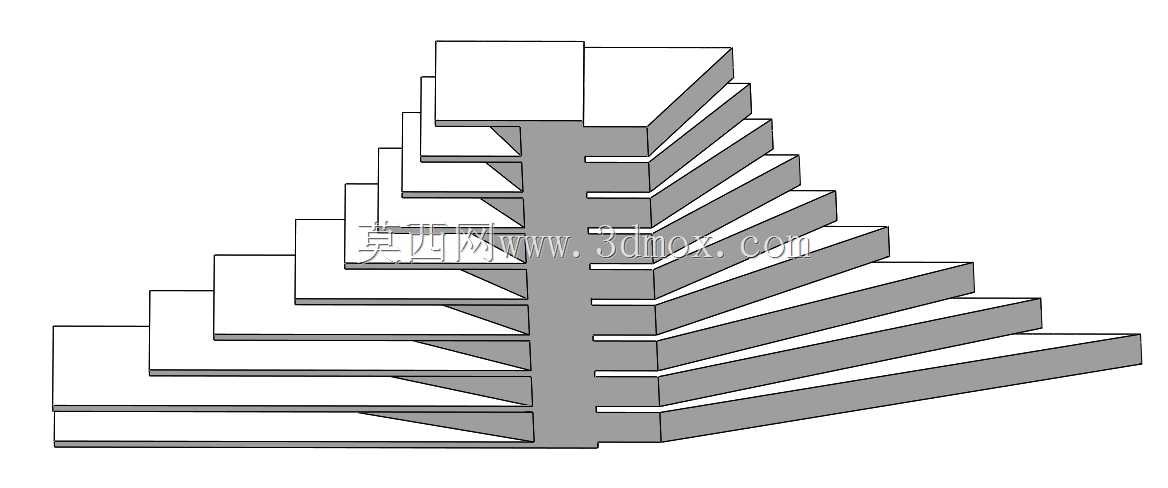

　　从结构布置看，测试件采用单侧逐级抬升的阶梯形态，各悬垂斜面从低角度到高角度依次排列，角度覆盖10度至45度区间，并在对应台阶位置清晰标注角度数值。低角度斜面与垂直方向夹角较小，材料挤出后仍能获得下方已固化层的充分承托，主要用于观察表面粗糙度、台阶纹和轮廓精度；随着角度增大，悬垂区域下方可依托的前一层面积逐渐减小，冷却风扇风量、喷嘴温度、打印速度、层高和挤出宽度的影响会被放大。工程师可根据不同角度表面的成型质量，判断设备在无支撑条件下能够稳定成型的临界悬垂角，进而在后续产品结构设计中合理设置拔模斜度、倒扣边界和支撑触发策略。

　　设计思路上，测试件没有采用复杂曲面或孤立薄壁，而是以规则矩形台阶和直斜面为主体，便于切片软件生成稳定路径，也减少模型自身几何误差对测试结果的干扰。底部为连续平板结构，打印时能够与热床形成较大接触面积，降低翘曲和移位风险；各台阶之间保留明确的高度差，使悬垂面边界一目了然。角度标识直接集成在试件表面，打印完成后不需要额外测量即可对照读数，适合车间快速判定。整体外形呈扁平展开状，占用成型空间较小，可放置在打印平台边角进行试打，不必占用整版生产区域；试件厚度和台阶宽度经过均衡设置，既保证手持观察和后续测量时有足够刚度，又不会因实体填充过多而延长验证周期。

　　在实际使用中，该测试件不仅能评估材料和设备的悬垂极限，还可用于对比不同喷嘴直径、层高、冷却风速及走线方向的工艺差异。例如，同一角度在低速、强冷却条件下表面光洁，而在高速或冷却不足时出现垂坠，即可据此修正切片参数；若某一角度以上普遍产生严重缺陷，则说明对应结构在正式零件设计中需要增加支撑、改变分型方向或调整斜面角度。试件边缘的平直基准面还可配合卡尺、百分表等检测工具，测量层厚累积误差、平面度和角度偏差，为设备状态检查提供直观依据。

　　对结构设计人员而言，这类测试件能够把抽象的打印工艺约束转化为可见的成型边界：在设计外壳、支架、管路接头或工装夹具时，可依据测试结果决定哪些斜面能够直接自支撑，哪些区域必须预留支撑余量，哪些外观面应调整摆放方向以避免悬垂缺陷。对设备调试人员而言，它则像一张标准化工艺卡片，通过同一试件上连续变化的角度台阶，快速锁定温度、速度、冷却与材料之间的匹配关系。试件结构简单、装夹定位要求低，直接平放于打印平台即可成型；观察时以底面为安装和测量基准，各角度台阶沿同一方向展开，便于拍照记录、横向比较和建立企业内部的打印工艺参数库。
