Phobya水冷电竞电脑主机结构设计模型

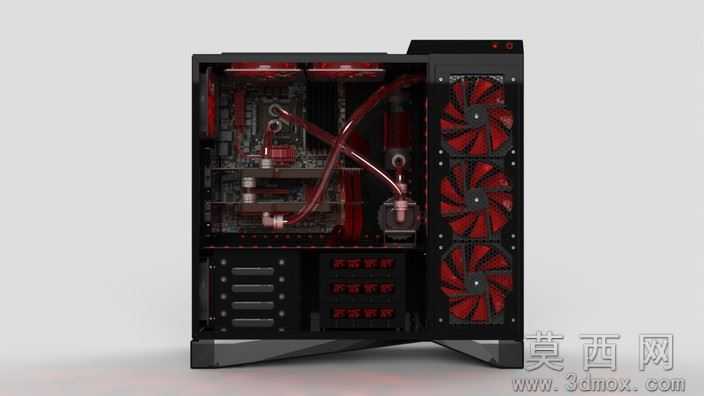

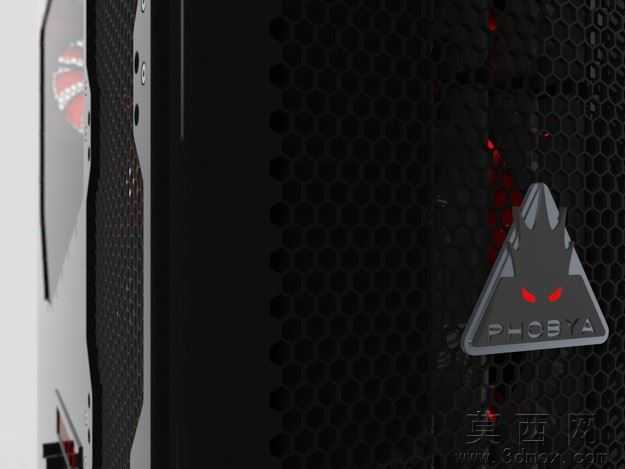

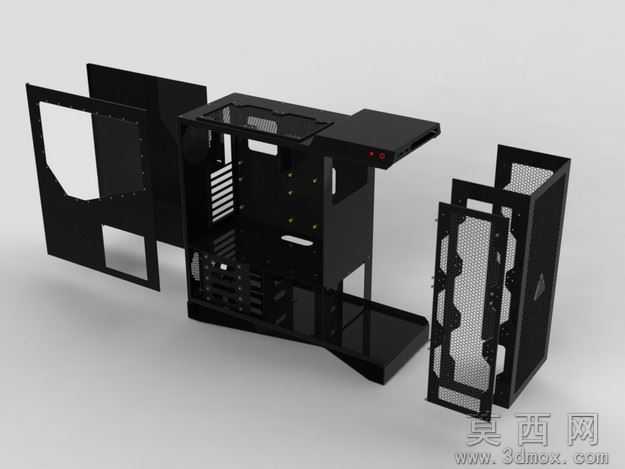

本模型为面向水冷散热爱好者打造的电竞电脑主机结构设计方案，最初为Phobya案例设计竞赛创作，整体建模流程遵循消费级电脑硬件的工业设计逻辑，先完成机箱主体框架的轮廓草绘，再逐步细化内部安装位、散热通道、外观造型的细节特征，所有结构特征均按照实际硬件安装的公差要求完成参数化建模，可直接用于结构验证与改装参考。参数设计层面，机箱整体尺寸为宽570mm、深520mm、高570mm，兼容微型ATX与ATX规格主板，主体材质设定为铝合金，内部预留3组5.25英寸驱动器托架、3组3.5英寸硬盘托架，散热位支持前置2组360mm或420mm规格冷排，顶部可安装2组120/140mm规格风扇，还额外预留可选散热器扩展架，满足高阶水冷改装的硬件安装需求。渲染材质方面，机箱外壳采用黑色阳极氧化铝的哑光金属材质，前面板搭配半透钢化玻璃材质，内部风扇扇叶做半透明红色塑料材质处理，冷排管路做透明亚克力与金属接头的材质区分，渲染效果还原了水冷主机通电后的视觉质感，冷排散热鳍片、硬盘托架的金属纹理都做了精细化的材质贴图处理。结构原理上，机箱采用前进后出、下进上出的独立散热风道设计，冰冷的外部空气从前面板与底部进风位进入机箱，分别经过冷排、硬盘位、主板供电区域完成热交换后，从顶部与后部的出风位将热风排出，驱动器托架支持可拆卸调整，可根据水冷管路的布线需求灵活调整安装位置，前面板采用超薄驱动器托架设计，预留充足的背线空间，方便整理大量水冷管路与供电线材，实现整洁的内部装机效果。软件兼容层面，模型提供SolidWorks2011原生源文件，同时导出STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，STL格式文件可直接用于3D打印验证机箱改装配件的适配性。研发教学应用层面，该模型可作为电脑机箱结构设计的教学案例，帮助学习者掌握消费电子类产品的结构设计逻辑、硬件兼容尺寸的参数设定方法、散热风道的设计思路，也可作为水冷主机改装的参考方案，用于定制化机箱的研发设计，还可用于电脑硬件组装的虚拟仿真教学，帮助装机爱好者了解机箱内部的硬件布局与安装逻辑。
