塔式起重机机舱段结构设计模型

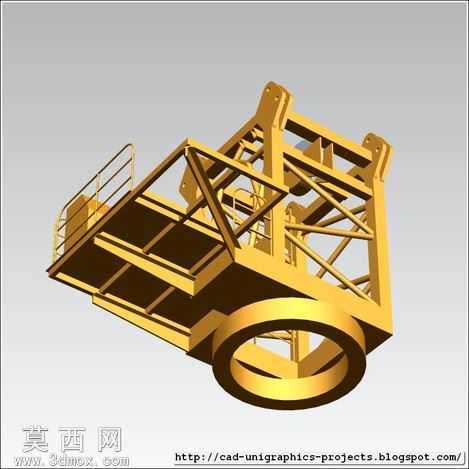

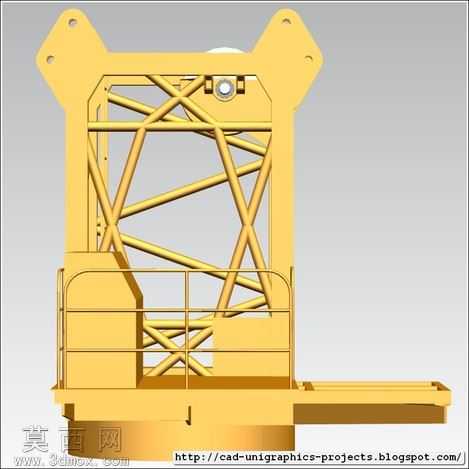

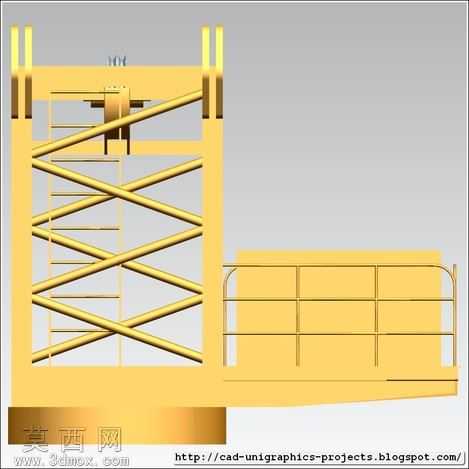

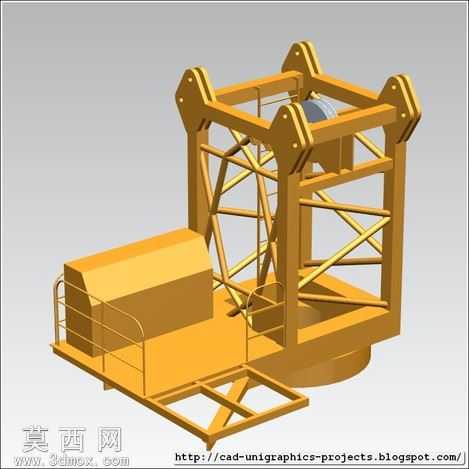

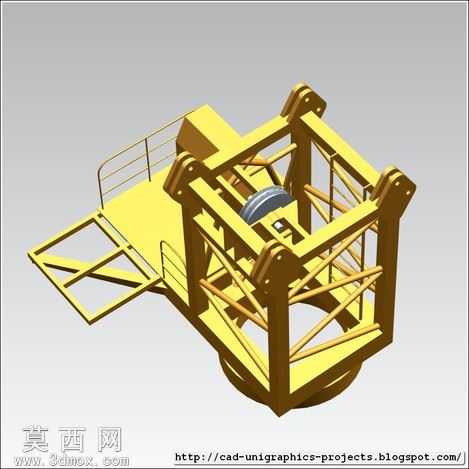

本模型为塔式起重机核心机舱段的三维结构设计成果，建模过程参考公开渠道可获取的塔机外观影像资料完成整体结构还原，针对机舱段的承载框架、附属安装平台、防护结构做了精细化的几何构建。模型整体采用桁架式主承载框架设计，框架杆件通过节点板实现刚性连接，还原了塔机机舱段作为上部回转核心承载结构的力学传递特征，平台区域设置了标准化的防护栏杆，匹配现场施工的安全防护设计要求，侧边预留的动力单元安装位可适配起升机构、回转机构的装配对接，底部的回转连接基座结构完整还原了与塔机回转支承的对接接口特征。建模过程中对结构尺寸做了工程化适配，所有装配位置的草图尺寸均保留可编辑属性，方便后续根据实际设计需求调整参数。模型完整呈现了机舱段与起重臂、平衡臂、塔帽的连接耳板结构，每个连接点位的开孔位置、耳板厚度都按照常规塔机的设计比例做了还原，能够直观展示上部结构的载荷传递路径。作为塔式起重机上部结构的核心组成部分，该机舱段模型可用于塔机整体装配的子模块调用，也可单独作为结构教学、方案展示的数字化载体，帮助设计人员快速理解塔机上部核心段的布局逻辑，为后续的细节优化、不同吨位机型的改型设计提供基础参考框架，模型的结构拆分逻辑清晰，各组成部件可单独导出用于工程出图、运动仿真等后续设计环节。
