乐高积木式随车起重运输车三维设计

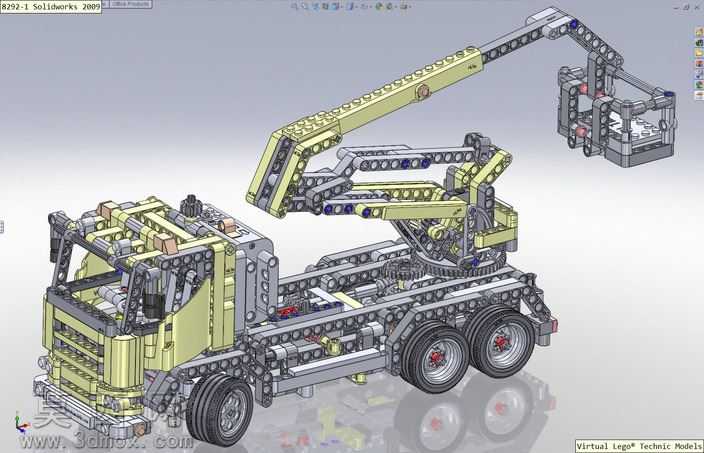

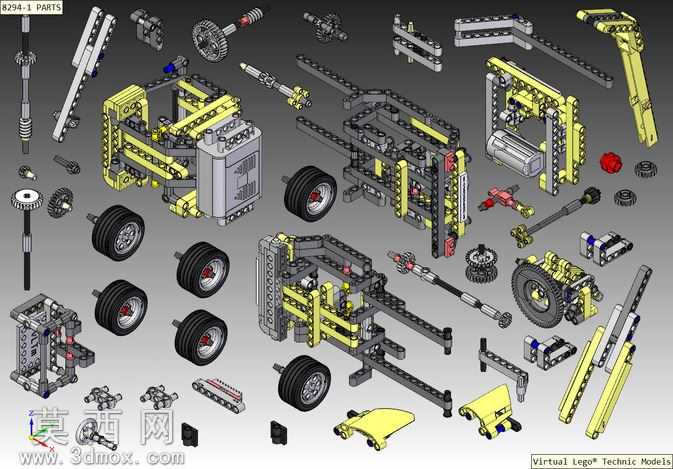

本作品为参照乐高机械组结构逻辑搭建的虚拟随车起重运输车三维模型，整体采用模块化积木拼接的设计思路完成全结构建模，完整还原了真实随车吊的底盘承载、回转支撑、折臂伸缩、末端属具四大核心功能模块的结构特征。建模过程中严格遵循积木零件的装配逻辑，对每一块积木的拼接卡扣、孔位对齐关系做了精准约束，所有可活动部件均设置了符合真实机械运动逻辑的自由度，不存在零件错位、运动干涉的问题。模型的底盘部分采用多轴轮式承载结构，还原了积木式轮胎、轮毂、车架主梁、驾驶室的拼接细节，驾驶室的车窗、格栅、顶部附件均通过不同规格的积木块组合实现，材质表现上区分了积木塑料的哑光质感、轮胎橡胶的深灰磨砂质感、连接销的金属亮面质感，渲染效果贴近真实乐高积木的视觉观感。上装起重部分采用折臂式结构设计，从回转基座开始依次设置了多节铰接臂段，每段臂架的伸缩、俯仰铰接点均对应真实积木的连接孔位，臂架内部的传动连杆、齿轮啮合结构也做了完整还原，可模拟真实随车吊的臂架俯仰、伸缩、回转动作；末端搭载的是夹抱式属具，同样通过积木铰接结构实现开合动作，可模拟货物夹持搬运的功能。整个模型的设计思路围绕虚拟乐高装配展开，将真实起重运输车的功能结构拆解为标准化积木单元，既保留了工程机械的功能逻辑，又贴合积木拼装的趣味性，所有零件拆分后均可独立查看，能够清晰展示积木之间的装配关系，也可用于模拟整车的运动装配过程，为积木爱好者拼装实体模型提供完整的结构参考，也可作为机械原理演示的轻量化虚拟载体，直观展示折臂起重机的多关节运动逻辑与轮式起重车辆的整体布局特点。
