十二寸管线轴提升滑动夹持工装

　　这套手动滑动夹持工装的核心作用，是在厂区管线运维、工艺管道改扩建、管廊局部检修作业里，把垂直布设的大口径圆管牢牢锁定在预设工位，避免管道在拆换法兰、焊接补口、阀组拆装过程中出现轴向窜动、径向偏摆甚至下坠滑脱。现场作业里，十二英寸规格的工艺管线单米自重就不小，常规链条葫芦临时吊挂只能承担竖向承重，没法限制管道沿轴线的滑动位移，也不能抵消相邻管段拆卸时残留的内应力，这套夹持装置刚好补全了临时定位的功能缺口，在化工装置停车检修、市政管廊立管维护、船舶舱内管线改装这类场景里，不用在管壁上焊接临时吊耳，不会破坏管道防腐层，装拆全程靠手动操作，不需要外接液压站或者气源，适配无动力供应的受限作业空间。

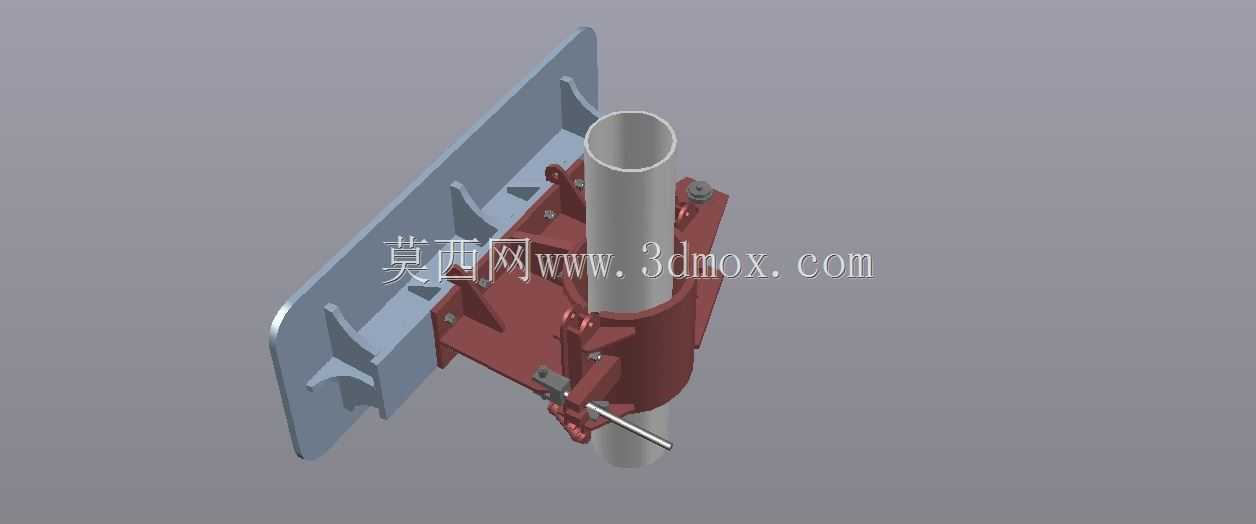

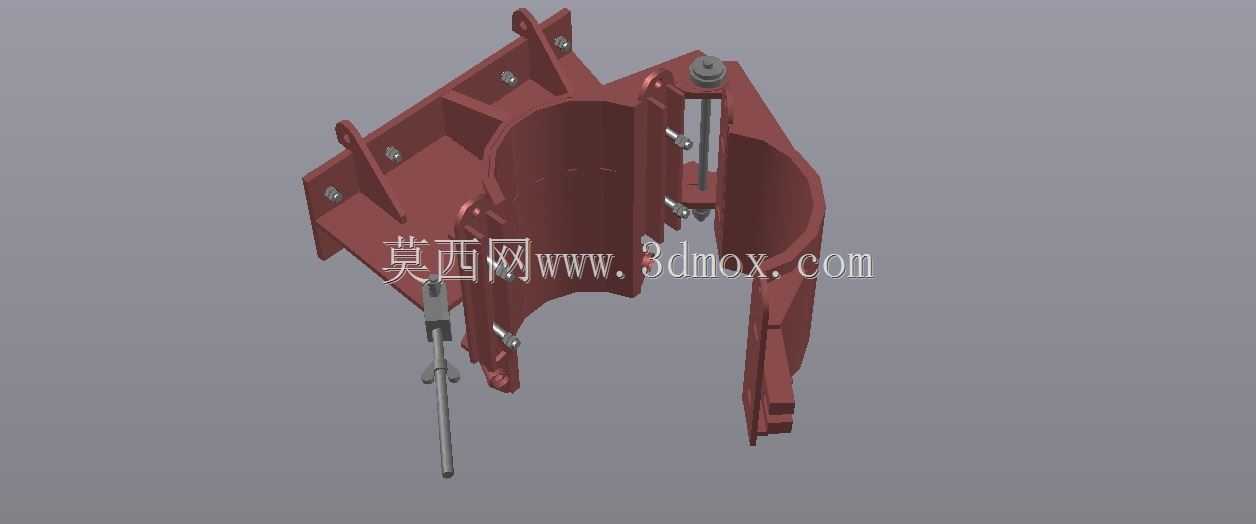

　　从结构布局来看，整套装置分成三个功能区块：贴附安装基准的立式安装背板、环抱管道的红色夹具体、以及驱动锁止的手动操作杆。安装背板采用带折弯翻边的平板构型，板面预留了多组安装孔位，既可以直接贴靠在钢结构立柱、设备侧壁或者预制的安装支架面上穿螺栓固定，翻边结构也大幅提升了薄板件的抗弯刚度，承受管道侧向载荷时不会出现板面翘曲。夹具体是整套工装的承载核心，采用对开式抱箍结构，环抱内径匹配十二英寸标准管道外径，抱箍内壁和管道外壁的接触区域做了贴合面适配，锁紧后接触应力均匀分布，不会出现局部点接触压伤管壁的问题；夹具体和背板之间设置了滑动导向副，抱箍组件可以沿背板的导向轨迹做小范围升降滑移，管道就位时先松开锁止结构，让抱箍顺着管道轴向微调对位，对位完成后扳动操作杆驱动锁紧机构，就能同时完成抱箍对管道的径向抱紧、以及滑动副相对于背板的位置锁止，一步实现两个方向的固定。

　　设计过程中首先要核算的是夹持摩擦力边界，抱箍锁紧后产生的正压力需要乘以管壁接触摩擦系数，得出的最大静摩擦力必须大于管道自重加上作业时的附加动载荷，还要预留足够的安全系数，避免检修敲击、相邻管段拖拽时出现打滑。手动杠杆的力比经过匹配，操作人员单手施加常规握力就能输出足够的锁紧力，不需要加长套管加力，杠杆末端的金属操作杆长度经过取舍，过长会干涉周边相邻管线，过短则会导致操作力超标，最终的杆长在操作便利性和空间兼容性之间取了平衡。夹具体上所有铰接点位都配置了销轴连接，销轴端部做了防脱限位，反复装拆使用也不会出现零件散落，铰接副的配合间隙控制在合理范围，锁紧时没有明显虚位，松开时抱箍开合顺畅，不会出现卡滞。

　　安装边界方面，背板的固定孔位间距适配现场常用的型钢支架孔距，不需要额外在支架上气割开孔；抱箍完全打开时的径向轮廓尺寸，要保证管道从侧面就能推入抱箍内部，不用从管道端部穿套，适配已经铺设完成的在役管线加装作业。装置整体的外轮廓没有突出的尖锐棱角，在狭窄的管廊间隙里挪动安装时不会刮碰周边仪表线缆。滑动行程覆盖了管道对接时常见的错边量调整范围，对口时可以小幅升降管道来匹配法兰螺栓孔位，锁止后位置不会漂移。整套结构没有易损的精密元件，户外露天作业遇到粉尘、雨水冲刷也能正常动作，铰接点定期涂抹普通润滑脂即可长期复用，和管道接触的部位不会产生电化学腐蚀，适配碳钢、不锈钢等不同材质的工艺管线夹持需求，检修作业完成后松开杠杆就能整体拆下，转移到下一个作业点位重复使用，相比一次性焊接临时固定件的作业方式，既省掉了焊后割除、打磨补漆的工序，也完全规避了临时焊接损伤管道母材的质量风险。
