重型三爪轴承齿轮拉拔拆卸工装

　　这套重型拉拔工装的核心使用场景集中在工矿检修车间、传动设备维保班组、生产线停机抢修以及重型机械装配工位，日常面对的是过盈配合压装在轴端的深沟球轴承、圆锥滚子轴承、同步带轮、传动齿轮、联轴器法兰盘这类无法徒手拆解的零部件。很多现场工况里，部件经过长年运行已经和轴颈产生锈蚀咬合，直接敲击外圈很容易崩裂轴承滚道、打伤轴面，甚至造成轴端螺纹变形，这套工装就是为了替代传统锤击、气割破坏性拆解的方案而设计。

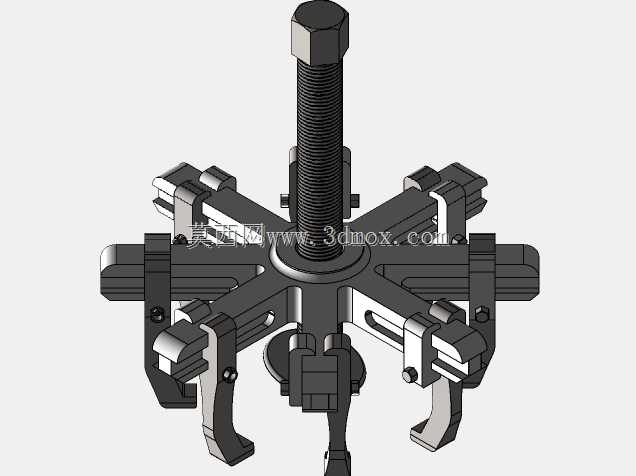

　　整个结构的受力核心是居中布置的大螺距梯形主螺杆，螺杆顶端加工出标准六角头，现场可以直接用重型套筒或者呆扳手施加扭矩，螺杆底端做了圆弧定心凸台，作业时直接顶在轴端的中心孔位置，保证整套拉拔力始终和轴的中心线重合，不会出现偏载掰弯爪钩的情况。围绕中心螺杆的是十字交叉布置的两根横梁滑轨，四个可独立滑移的拉爪卡座可以沿着横梁的滑槽自由调整跨距，小到直径几十毫米的小型轴承，大到横跨整个横梁长度的大型皮带轮，都能通过滑动卡座匹配对应的夹持直径，不需要额外更换不同长度的爪臂。

　　每个拉爪卡座都配套了锁紧螺栓，调整到合适位置之后可以直接锁死在横梁上，作业过程中不会因为受力滑移脱开。爪钩部分采用弯折式高强度结构，钩头做了加厚处理，勾住被拆部件的背面端面时，接触面积足够大，不会因为局部应力集中把薄壁零件的边缘拉裂。横梁和中心螺杆的连接座做了加厚加强筋，旋转螺杆产生的轴向拉力会均匀分散到四根爪臂上，相比传统两爪拉马，四爪布局的受力对称性更好，哪怕被拆零件的端面有轻微磕碰不平整，四个钩点也能均匀分担载荷，避免单侧受力过大导致零件歪斜卡死在轴上。

　　从安装边界来看，十字横梁的有效滑移行程覆盖了常规工业泵、减速机、输送机辊轴、电机端盖的绝大多数拆卸尺寸，作业时只需要先把四个爪钩勾住待拆部件的后侧端面，旋转中心螺杆让底端凸台牢牢顶住轴端中心，确认四个爪的咬合深度一致、没有虚搭，之后逐步加力旋转螺杆，轴向的平稳推力就会把轴从部件的内孔中缓缓顶出，整个过程不需要敲击部件，轴的配合面和被拆零件的本体都不会受到冲击损伤。

　　设计阶段特意把所有滑动配合面都预留了合理间隙，现场沾有少量油污、锈屑的时候也不会出现卡座卡死滑不动的问题，爪钩的钩头厚度经过受力校核，面对常规过盈量的轴承拆卸，不会出现钩头拉直、断裂的情况，横梁的截面高度也做了加强，大拉力下横梁的弯曲变形量控制在极小范围，不会因为横梁弯沉导致爪钩向外滑脱。这类工装在维保现场的实用性很强，不需要配套液压动力源，纯机械结构随时可以取用，针对没有气源、液压泵的野外检修场景也能正常作业，多个拉爪的可调设计也让一套工装就能覆盖车间里绝大多数轴系零件的拆卸需求，不用储备多种规格的专用拉马。
